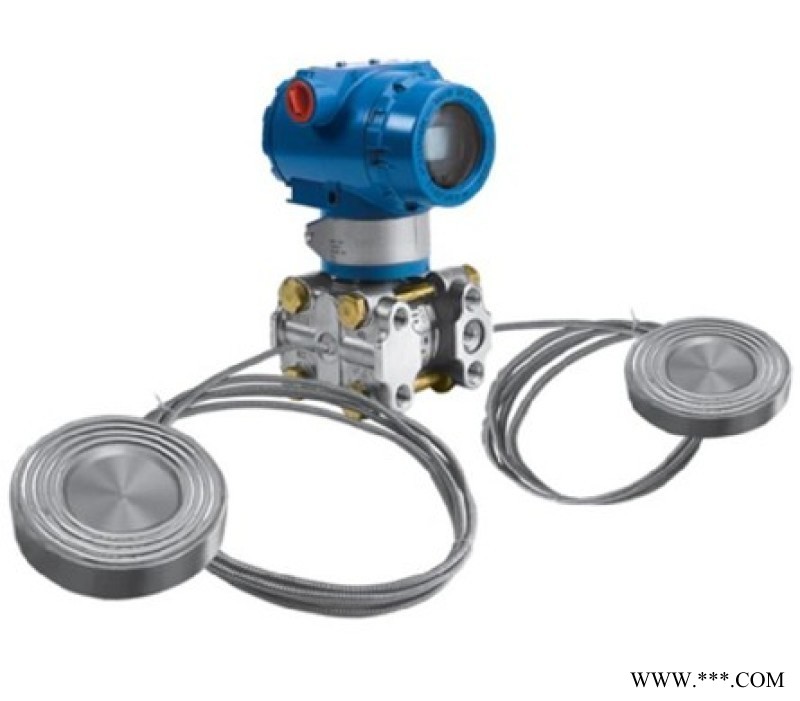

双法兰差压液位变送器

一、仪表概述：
双法兰差压液位变送器集压力变送、现场压力数字显示为一体的组合型仪表，电子电路进行了特殊处理，可准确测量显示现场压力值，并有4～20mADC、0～10mADC、0～5VDC、1～5VDC等多种信号输出方式，以实现信号的远距离传输。适用于石油、化工、冶金、电站、 和科研部门等行业需要对流体压力进行测量、显示、报警和控制的场合使用。
二、测量原理：
双法兰差压液位变送器采用扩散或离子注入等工艺形成电阻并连接成惠斯通电桥，用微机械加工技术在电桥下形成压力敏感膜片。当压力作用在膜片上时，电阻值发生变化并且产生一个与作用压力成正比的线性化输出信号。我们在惠斯通电桥上加上直流电源，就会产生一个直流电压信号的输出。经过二次转换线路，实现两线制4～20MA输出。
三、适用场合：
元器件和零部件均源自 扩散硅式、陶瓷式压力传感器作为敏感元件，采用 集成模块，经精细的温漂、零点、非线性补偿，实现对液体、气体、蒸汽等介质压力变化的准确测量和变送。
四、性能特点：
1、稳定性好，满度、零位长期稳定性可达0.2%FS/年。在补偿温度0～70℃范围内，温度飘移低于0.2%FS，在整个允许工作温度范围内低于0.5%FS。
2、具有反向保护、限流保护电路，在安装时正负极接反不会损坏变送器,异常时变送器会自动限流在35MA以内。
3、固态结构，无可动部件，高可靠性，使用寿命长。
4、从风压到水、油都可以进行高精度的测量，不受被测介质质量大小的影响。
5、安装方便、结构简单、经济耐用。
五、技术指标：

七、注意事项：
1、凡供货产品均带有使用说明书及合格证，其中有产品编号、技术参数、出厂日期等，请认真核对，以免用错。
2、不可用坚硬的物体直接挤压变送器膜片，以免损伤变送器。
3、安装时应根据产品连接方式和螺纹类型，查对现场接口是否与产品接口一致，连接时应慢速拧紧，不能把转矩直接加到变送器壳体上，只能加在压力接口的六方上。
4、接供电电源时应严格按照我公司接线说明进行连接。
5、边送器过载压力不可超过量程的200％ 。
6、使用中发现异常，应关掉电源，停止使用，进行检查，或直接向我公司技术部门。
7、运输、储存时应恢复原包装，存放在阴凉、干燥、通风的库房内。
8、包换一年。
