| 是否有现货： | 是 | 认证： | 型式试验 |
| 类型： | 二次接地保护器 | 用途： | PT二次侧用 |
| 工作电压： | 260v | 品牌： | 中科恒 |
| 型号： | ZH-PT2500 | 规格： | Imax30KA |
| 商标： | 中科恒 | 包装： | 纸盒 |
| 不击穿电压： | 1000v | 击穿电压： | 2500V |
| 产量： | 10000 |
PT二次接地保护器，Imax30KA二次击穿保险基本介绍
PT二次侧需要通过Imax30KA的中科恒品牌二次接地保护器接地且只有一点可靠接地
Imax30KA击穿电压峰值二次接地保护器ZH-PT2500符合电力公司十八项反措要求。
击穿电压峰值大于Imax30KA的中科恒品牌二次接地保护器ZH-PT2500符合电力公司十八项反措要求。
击穿电压峰值大于Imax30KA的中科恒品牌二次接地保护器ZH-PT2500符合电力公司十八项反措实施细则要求。
击穿电压峰值大于Imax30KA二次接地保护器的中科恒品牌ZH-PT2500符合电力公司十八项反措实施细则要求。
变电站出口处如果发生短路，会有大电流流经地网，一段母线的几个PT端子箱在不同地点 如分别就地接地，尽管二次电缆的阻值很小，由于各点之间将产生电势差，短路电流会在两点间产生较大电压，造成继电保护误动作。所以根据反措要求PT二次各绕组的N600需分别引至主控室一点接地，不可以两点接地。
二次绕组有几组就有几个N600，把N600接在 的PT中性点二次接地保护器（型号是ZH-PT2500）的N端，ZH-PT2500的接地端引到控制室，然后再分别接到地排上接地，这样就实现了PT二次在控制室一点接地。
为了避免一、二次绕组间绝缘击穿后，一次侧高压窜入二次侧，要求在二次侧中性点通过一个保护间隙也称PT中性点二次接地保护器（型号是ZH-PT2500）接地。当高压窜入二次侧时，二次接地保护器间隙（型号是ZH-PT2500）击穿接地，v相绕组被短接，该相熔断器会熔断，起到保护作用。
总结成两句话：
一. 为了防止保护误动，PT二次侧要求只有一点可靠接地，都集中到继电保护室内的一点。
二. PT二次侧中性点需要通过一个保护间隙也称PT中性点二次接地保护器、击穿保险（型号是ZH-PT2500）接地。
相关标准、规范：
电力公司十八项反措实施细则 4.7.4 条具体如下：
继电保护二次回路的接地点必须符合以下2点要求：
（1）保护柜屏和继电保护装置本体应设有 的接地端子，静态型、微机型继电保护装置和收发信机的机箱应构成良好电磁屏蔽体，并使用截面不小于4 mm2多股铜质软导线可靠连接于继电保护 接地网的铜排（缆）上。
（2）公用电压互感器的二次绕组的二次回路只允许在控制室内有一点接地，为保证接地可靠，各电压互感器的中性线不得接有可能断开的开关或熔断器等。己在控制室一点接地的电压互感器二次线圈，宜在开关场将二次线圈中性点经放电间隙或氧化锌阀片接地，其击穿电压峰值应大于Imax30KA（Imax是指：电网接地故障时通过变电所的可能 大接地电流有效值，单位为kA）。

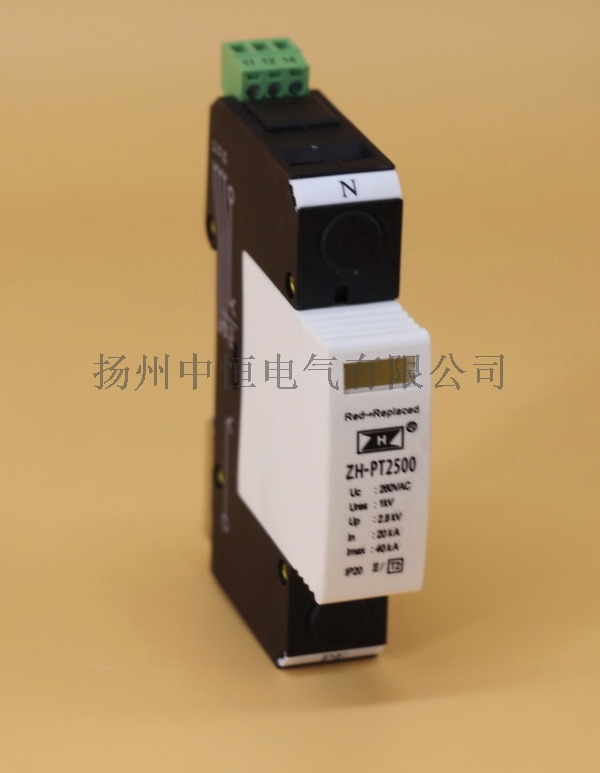

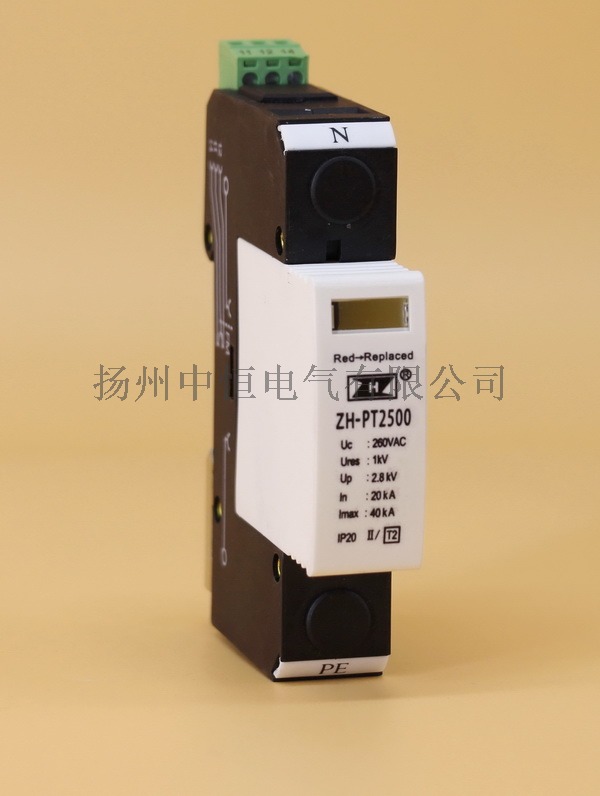

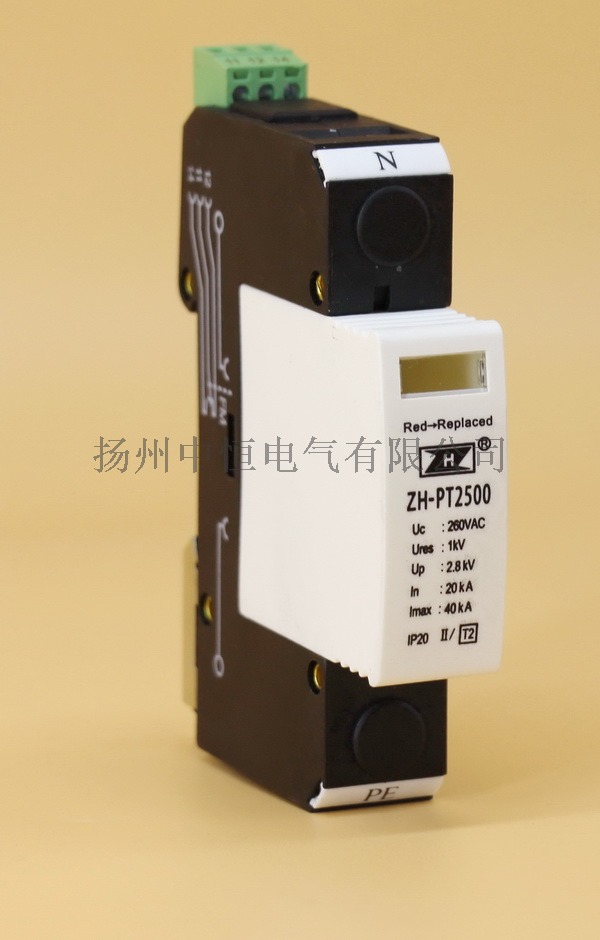

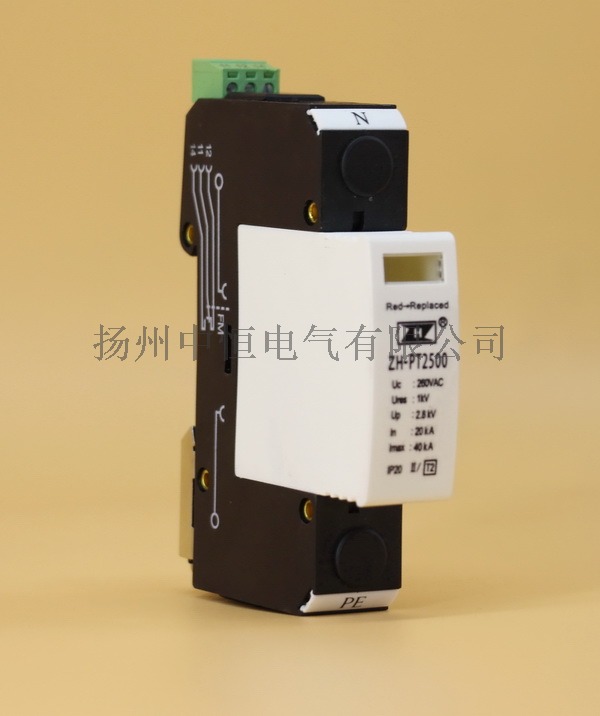

PT二次接地保护器，Imax30KA二次击穿保险技术参数PT中性点二次接地保护器、击穿保险ZH-PT2500型的参数：
大持续工作电压Uc～260 V
冲击残压 Ures (8/20us)1000V
标称放电电流In(8/20us)20 kA
大放电电流Imax(8/20us)40kA
电压保护水平Up(8/20us)≤2.8 kV
响应时间≤100 ns
工作温度-40℃～+80℃
防护等级IP 20
外壳材料阻燃PBT
安装接线导线橫截面积 单股硬导线/多股软导线6mm2
报警触点说明：11和12是常闭触点，11和14是常开触点
PT中性点二次接地保护器、击穿保险ZH-PT2500型二次接地保护器检测方法：
在近端故障时，由于接地电流较大，流过地网产生的电压降造成PT二次中性点击穿，从而使得PT二次部分接地。
按照《继电保护及电网 自动装置检验条例》，一般PT中性点1000V摇表测耐压，应不击穿；
ZH-PT2500二次接地保护器击穿保险采用2500V摇表测试，应可靠击穿。
即：满足1000V不击穿,2500V击穿能返回。
并通过12和11常闭触点,11和14常开触点输出报警信号。
PT中性点二次接地保护器、击穿保险ZH-PT2500型产品优势：
ZH-PT2500二次击穿保险器具有热脱扣装置和过流脱扣装置，具有一常开一常闭击穿失效报警遥信端子触点，具有掉牌指示装置，通流量大、残压低、响应放电速度快、动作值离散性很小、绝缘水平 。
ZH-PT2500二次接地保护器由扬州中恒电气有限公司荣誉出品，采购时请认准 “中科恒” 品牌，谨防假冒。
扬州中恒电气有限公司生产的ZH-PT2500二次接地保护器质量保证，价格优惠。
PT中性点二次接地保护器、击穿保险ZH-PT2500型的特点：
采用惰性气体间隙密闭式防雷技术。
内置脱扣保护功能，温控断路技术及热脱扣装置，保护器因过热、击穿失效时能自动断开。
通流量大、残压低、响应放电速度快、动作值离散性很小、绝缘水平 。
附带遥信报警端子，便于远程报警控制。
窗口颜色显示工作状态，红色指示产品故障，提示需更换。
标准35mm导轨安装，安装、更换方便，易于维护。
