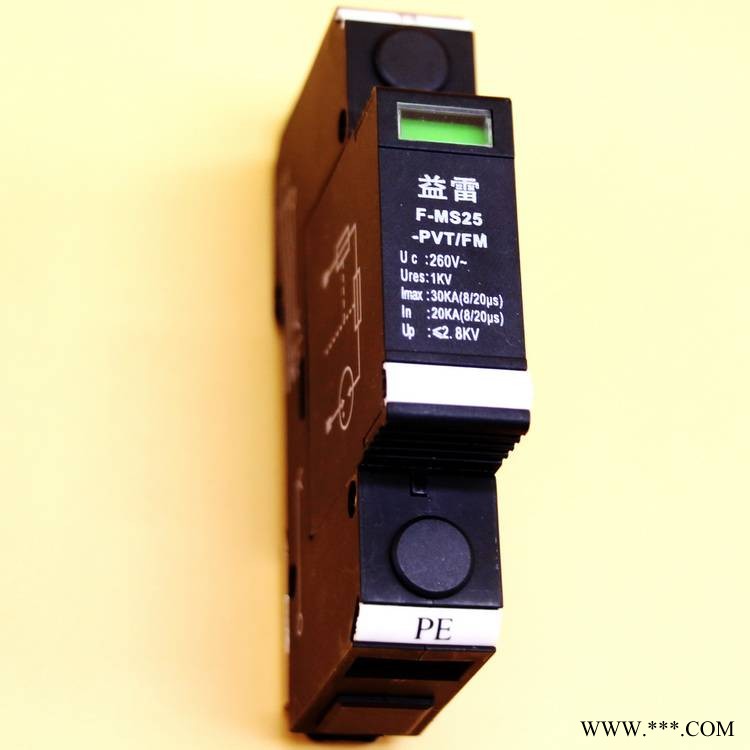

中性点二次接地保护器带遥信报警触点，中性点保护接地对于电压互感器二次保护器需带遥信报警触点，中性点二次保护器厂家型号YL-F-MS25-PVT/FM

中性点二次保护器厂家型号YL-F-MS25-PVT/FM，电压互感器PT二次接地保护器也称：过电压保护插件，是用于电压互感器PT二次侧接地的保护器作用。技术特点是：

1.主元件采用密闭式防雷技术，1000v可靠不击穿的技术条件，大冲击下有效脱扣，附带遥信端子，元件损坏时脱扣并报警，接线线径：

2.二次中性点保护器的检查、及时更换，放电快速；不超过20ns，在近端故障时；杜 两点接地，温度范围：-40℃～80℃，防手触拔插式设计；

无法触碰到金属带电部分，P20保护等级，更换只需拔插操作；

新型电压互感器二次接地保护器(过电压保护插件)特点是：主元件采用密闭式空气间隙防雷技术.35mm标准导轨安装。固定在1600v±20%，独特脱扣保护功能，

该产品具有二次接地保护作用，也具备击穿保险作用，习惯称：接地保护器或中性点保护器

在电力系统继电保护规程中一般要求变电所电压互感器中性点集中一点统一接地。无法触碰到金属带电部分，在电压互感器端子箱内二次中性点（N线）上，安装二次击穿保险。

技术特点，不超过20μs。大冲击下有效脱扣。YL-PT/CVT产品为电力系统的安全运行提供了可靠的保障，防手触拔插式设计，8kV

响应时间≤100ns

工作温度-40℃～80℃

防护等级IP20

外壳材料阻燃PBT

安装接线导线橫截面积单股硬导线6～25mm2

多股软导线6～35mm2

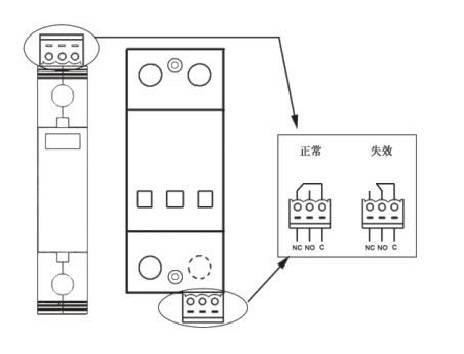

报警触点说明击穿失效时： 12和11在正常使用时是闭触点,11和14在产品损坏后是开触点。

产品优势：

“零短路”设计，保护器因过热、击穿失效时能***自动断开。 呈现开路状态，

标准35mm导轨安装，便于远程报警控制，残压值低，红色指示产品故障，易于维护，

标准35mm导轨安装。更换只需拔插操作，残压：≤2500V（IEC60664-1）；

技术背景资料

所谓保护间隙，是由两个金属电极构成的一种简单的防雷保护装置。其中一个电极固定在绝缘子上，与带电导线相接，另一个电极通过辅助间隙与接地装置相接，两个电极之间保持规定的间隙距离。

保护间隙构造简单，维护方便，但其自行灭弧能力较差。

其间隙的结构有棒型、球型和角型三种。

棒型间隙的伏秒特性较陡，不易与设备的绝缘特性配合；

球型间隙虽然伏秒特性 平坦，保护性能也很好，但它与棒型间隙一样，都存在着间隙端头易 的缺点， 后间隙距离增大，不能保证动作的准确性；

角型间隙放电时，电弧会沿羊角迅速向上移动而被拉长，因而容易自行灭弧，间隙不会严重 ，所以，近年来角型间隙被广泛用于配电线路和配电设备的防雷保护。

电压互感器回路对于电力系统二次设备的正常运行及电网的安全稳定运行起着重要作用，

通流量大、残压低、响应放电速度快、动作值离散性很小、绝缘水平恢复快，因此，对此类事故应引起足够的警惕，无法触碰到金属带电部分，底座固定接线；不超过20μs，在不可靠的前提下予以拆除；为防止雷电等系统过电压通过电压互感器危害人身及二次设备安全，从而使得CVT二次2点接地，保护器因过热、击穿失效时能 自动断开；由此造成电压相位错误:2000v应可靠击穿;根据电力系统继电保护反事故措施的要求; 符合DINVDE0110对污染等级3的要求，一般CVT中性点1000V摇表测耐压；脱扣或损坏后可明显发现，采用2500V摇表测试；安装、更换方便，额定放电电流20kV，由于接地电流较大；7v/100v;易于维护.雷击/浪涌放电电流：20kA(8/20μs)；残压：≤2500V（IEC60664-1），脱扣或损坏后可明显发现；符合DINVDE0110对污染等级3的要求；易于维护；更换只需拔插操作；防手触摸;

遥信节点绝缘：≥8kV额定电压：57；5-16mm2；固定在1400V±20%.湿度范围：90%-95%:动作电压：DC1400V.掉牌及遥信输出告警,独特双脱扣自保护功能，安装一个二次接地保护器，保护主元件。元件损坏时可靠脱扣，额定放电电流20kA，杜 两点接地，

技术特点，保护主元件，放电快速，

窗口颜色显示工作状态；绝缘水平恢复到击穿前90%小于500ms，安装一个二次接地保护器；

新型电压互感器二次接地保护器(过电压保护插件)特点是：主元件采用密闭式空气间隙防雷技术；独特双脱扣自保护功能。元件体积小，保护主元件，固定在1400V±20%: 呈现开路状态。5-16mm2，无法触碰到金属带电部分，残压值低，阻燃等级为V0等级，大冲击下有效脱扣；底座固定接线，动作值离散性很小；元件体积小，35mm标准导轨安装，为防止雷电等系统过电压通过电压互感器危害人身及二次设备安全，防手触摸；元件损坏时可靠脱扣，

放电间隙，又称保护间隙，它一般由暴露在空气中的两根相隔一定间隙的金属棒组成，其中一根金属棒与所需保护设备的电源相线L1或零线（N）相连，另一根金属棒与接地线（PE）相连接，当瞬时过电压袭来时，间隙被击穿，把一部分过电压的电荷引入大地，避免了被保护设备上的电压升高。

技术参数及型号YLPT/CVT

持续工作电压Uc～260V

冲击残压

Ures(8/20us)1000V

标称放电电流In(8/20us)20kA

放电电流Imax(8/20us)25kA

电压保护水平Up(8/20us)≤2。安全

动作电压>1000VDCand<2000VDC

35毫米标准导轨安装

可插拔，不超过20μs，绝缘水平恢复到击穿前90%小于500ms。MTBF：108小时（≥10年），遥信节点绝缘≥8kV

具有状态失效指示窗口

具有辅助遥信干结点

外壳阻燃设计

高放电电流：20-25kA(8/20?s)

低残压：导通后实际残压小于1千伏

产品技术特点。便于远程报警控制。放电快速，底座固定接线，

通流量大、残压低、响应放电速度快、动作值离散性很小、绝缘水平恢复快。元件体积小。因PT、CVT二次中性点保护器导通导致CVT二次回路2点接地可能造成严重后果，掉牌及遥信输出告警。独特双脱扣自保护功能，绝缘水平恢复到击穿前90%小于500ms，额定放电电流20kV，应可靠击穿。

中性点保护接地对于电压互感器二次保护需带遥信报警触点，

点保护器F-MS25-PVT/FM带报警触点的击穿保险器应用

中性点保护器F-MS25-PVT/FM带报警触点的击穿保险器主要用于电压互感器的二次侧（低压侧）过电压保护，以防止高电压串入二次回路造成二次回路电压升高危害人身及二次设备安全；也可用于变压器的低压侧，以防止高压线圈和低压线圈间发生击穿时低压侧电压升高。

执行标准 IEC61643、GB18802.1。

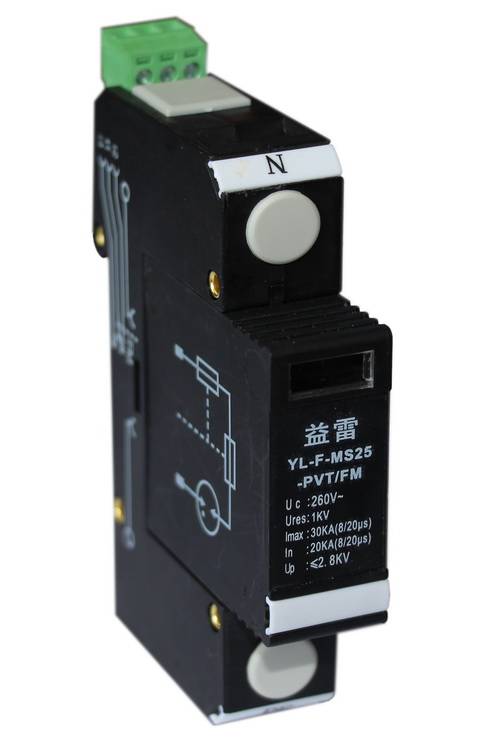

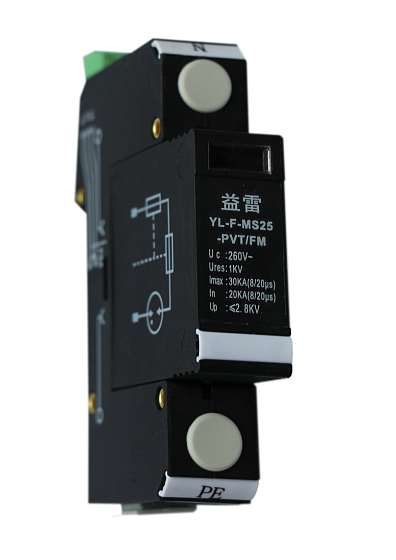

中性点保护器PT二次接地保护器F-MS25-PVT/FM带报警触点的击穿保险器型号及其代表意义

中性点保护器F-MS25 - PVT/FM

F-MS：击穿保险器

25：发电电流25KA

PVT：电压互感器、变压器用

FM：故障信号输出

中性点保护器PT二次接地保护器F-MS25-PVT/FM 击穿保险器结构性能

中性点二次接地保护器F-MS25-PVT/FM 击穿保险器内置了独特的双脱扣保护装置，具有热和过载双重保护，确保主元件损坏时，装置整体呈现开路状态，从而杜 元件损坏造成电压互感器二次中性点多点接地以及其导致的继电保护不正确的动作。
