扬州浪涌电气有限公司为GIS厂家提供的PT二次回路击穿保险采用新型电压互感器二次接地保护器(YL-F-MS25-PVT/FM)，采用防雷放电间隙，通过双脱扣自保护功能，确保电压互感器中性点在击穿后有效开断，整体呈现开路状态，杜 造成两点接地的可能；同时通过增加掉牌和遥信输出节点，可以实现对接地保护器的在线监测。

放电间隙，又称保护间隙，老式的放电保护间隙有三种结构：棒型、球型和角型三种。由暴露在空气中的两根相隔一定间隙的金属棒组成，其中一根金属棒与所需保护设备的电源相线L1或零线（N）相连，另一根金属棒与接地线（PE）相连接，当瞬时过电压袭来时，间隙被击穿，把一部分过电压的电荷引入大地，避免了被保护设备上的电压升高。这种放电间隙的两金属棒之间的距离可按需要调整，缺点是灭弧性能差。棒型间隙的伏秒特性较陡，不易与设备的绝缘特性配合

我公司生产的放电保护间隙接地装置产品就是根据这个原理改进而来的，是新型电压互感器二次接地保护器放电间隙为惰性气体密封间隙。

它的灭弧功能较前者好，内置独特双脱扣保护功能，内置温控断路技术及热脱扣装置，保护器因过热、击穿失效时能自动断开。

在室内一点接地的PT二次绕组在开关场应装设具有击穿报警功能的间隙接地装置。间隙接地装置应具有热脱扣和电流脱扣功能，有掉牌指示和遥信接点，遥信接点应接入远方调控系统，实现对PT多点接地的实时监测。

每个电压互感器二次绕组需配置间隔间隙接地装置1台， 35kV PT共需3台。

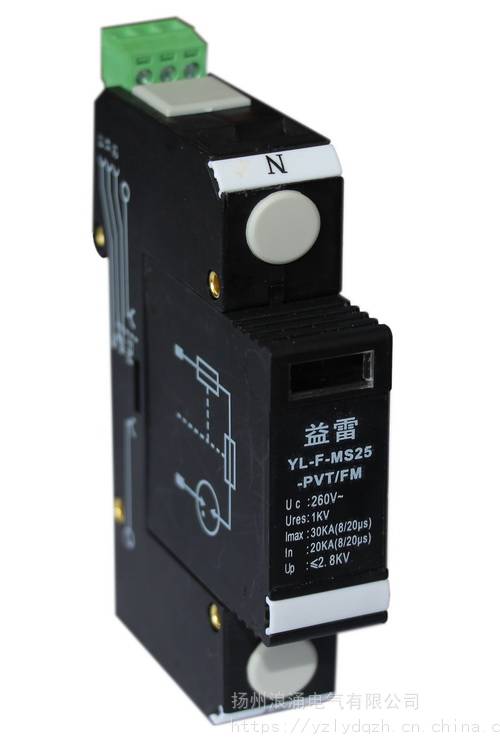

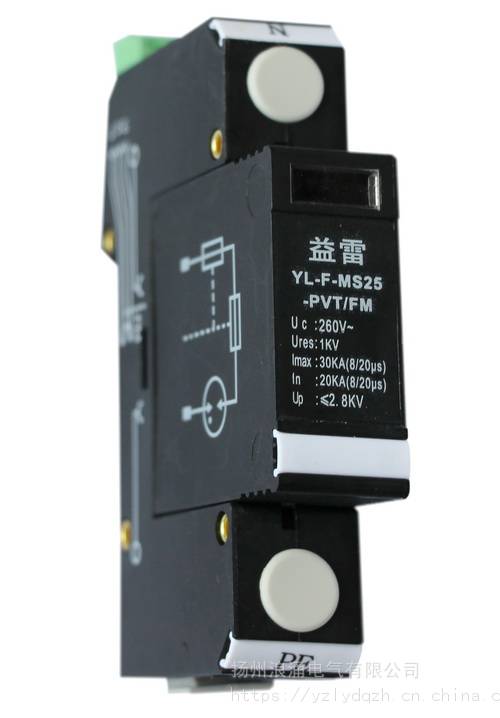

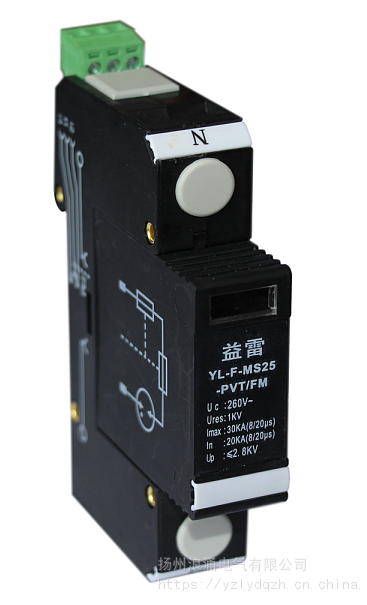

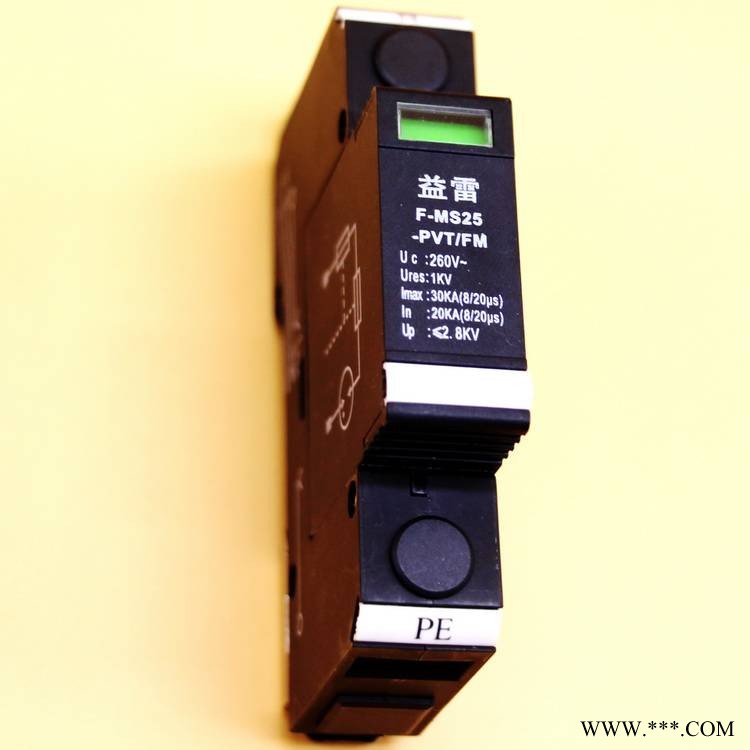

扬州浪涌电气有限公司“益雷”品牌新型电压互感器二次接地保护器型号为YL-F-MS25-PVT/FM间隔间隙接地装置，1400V-2500V，20KA-25KA-30KA（8/20μs）

YL-F-MS25-PVT/FM保护间隙在正常情况下，对地是绝缘的，并且绝缘强度低于所保护线路的绝缘水平，

因此，当线路遭到雷击时，保护间隙首先因过电压而被击穿，将大量雷电流泄入大地，使过电压大幅度下降，从而起到保护线路和电气设备的作用。
