二次接地保护器安装在PT端子箱中由扬州浪涌生产 益雷品牌 质量好 性能优。

PT端子箱中二次接地保护器扬州浪涌生产 益雷品牌 质量好 性能优

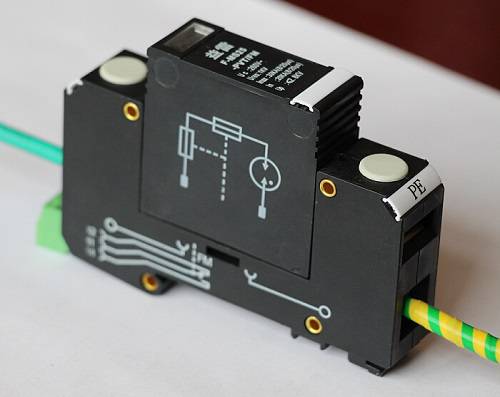

二次接地保护器 F-MS25-PVTFM中性点保护器

F-MS25-PVT/FM中性点二次接地保护器

产品技术参数:

额定电压：57.7v/100v；动作电压：DC1400V；雷击/浪涌放电电流：20kA(8/20μs);残压：≤2500V（IEC 60664-1）；MTBF：108小时（≥10年）；符合DIN VDE0110对污染等级3的要求；阻燃等级为V0等级；IP20保护等级，防手触摸；接线线径：2.5-16mm2 ;温度范围：-40℃～80℃ ;湿度范围：90%-95%;遥信节点绝缘 ≥8kV

PT 、CVT二次中性点按照《继电保护及电网安全自动装置检验条例》，一般CVT中性点1000V摇表测耐压，应不击穿；采用2500V摇表测试，应可靠击穿。在近端故障时，由于接地电流较大，流过地网产生的电压降造成CVT二次中性点击穿，从而使得CVT二次2点接地，且2接地点之间的电压差ΔU叠加到各相电压及开口三角电压上，由此造成电压相位错误，导致保护误判故障方向而产生不正确的动作行为。

二次接地保护器;型号:F-MS25-PVT/FM(具有满足1000V不击穿,2500V击穿能返回,带报警信号输出功能)

电压互感器将高电压按比例转换成低电压，即100V，电压互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等；主要是电磁式的（电容式电压互感器应用广泛），另有非电磁式的，如电子式、光电式。

在电力系统继电保护规程中一般要求变电所电压互感器中性点集中一点统一接地，为防止雷电等系统过电压通过电压互感器危害人身及二次设备安全，常规设计是在就地电压互感器端子箱内二次中性点即通常说的N线上，安装一个二次接地保护器。

电压互感器（Potential transformer 简称PT，Voltage transformer也简称VT）和变压器很相像，都是用来变换线路上的电压。但是变压器变换电压的目的是为了输送电能，因此容量很大，一般都是以千伏安或兆伏安为计算单位；而电压互感器变换电压的目的，主要是用来给测量仪表和继电保护装置供电，用来测量线路的电压、功率和电能，或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器，因此电压互感器的容量很小，一般都只有几伏安、几十伏安，也不超过一千伏安。F-MS25-PVT/FM可以实现以上功能，为电力系统的安全运行提供了可靠的保障。F-MS25-PVT/FM中性点二次接地保护器

技术特点，不超过20μs。大冲击下有效脱扣。YL-PT/CVT产品为电力系统的安全运行提供了可靠的保障，防手触拔插式设计，8kV

响应时间≤100ns

工作温度-40℃～?80℃

防护等级IP20

外壳材料阻燃PBT

安装接线导线橫截面积单股硬导线6～25mm2???

多股软导线6～35mm2

报警触点说明击穿失效时： 12和11是常闭触点,和14是常开触点

产品优势：

“零短路”设计，保护器因过热、击穿失效时能 自动断开。 呈现开路状态，

标准35mm导轨安装，便于远程报警控制，残压值低，红色指示产品故障，易于维护，

标准35mm导轨安装。更换只需拔插操作，残压：≤2500V

PT端子箱中二次接地保护器扬州浪涌生产 益雷品牌 质量好 性能优

二次接地保护器安装在PT端子箱中由扬州浪涌生产 益雷品牌 质量好 性能优。

电压互感器PT中性点保护器F-MS25-PVT/FM

P T电压互感器中性点保护器、F-MS25-PVT/FM。质量保证，价格优惠。F-MS25-PVT/FM中性点保护器由扬州浪涌电气有限公司荣誉出品，请认准品牌“益雷”。 F-MS25-PVT/FM中性点保护器价格优惠。

35kV母线电压互感器二次绕组在开关场应装设具有击穿报警功能的间隙接地装置F-MS25-PVT/FM。间隙接地装置应具有热脱扣和电流脱扣功能，具有掉牌指示和遥信接点，遥信接点应接入远方调控系统，实现对PT多点接地的实时监测，具体配置数量以设计院施工图为准。

电压互感器PT中性点保护器F-MS25-PVT/FM

P T电压互感器中性点保护器、F-MS25-PVT/FM。质量保证，价格优惠。F-MS25-PVT/FM中性点保护器由扬州浪涌电气有限公司荣誉出品，请认准品牌“益雷”。 F-MS25-PVT/FM中性点保护器价格优惠。

35kV母线电压互感器二次绕组在开关场应装设具有击穿报警功能的间隙接地装置F-MS25-PVT/FM。间隙接地装置应具有热脱扣和电流脱扣功能，具有掉牌指示和遥信接点，遥信接点应接入远方调控系统，实现对PT多点接地的实时监测，具体配置数量以设计院施工图为准。

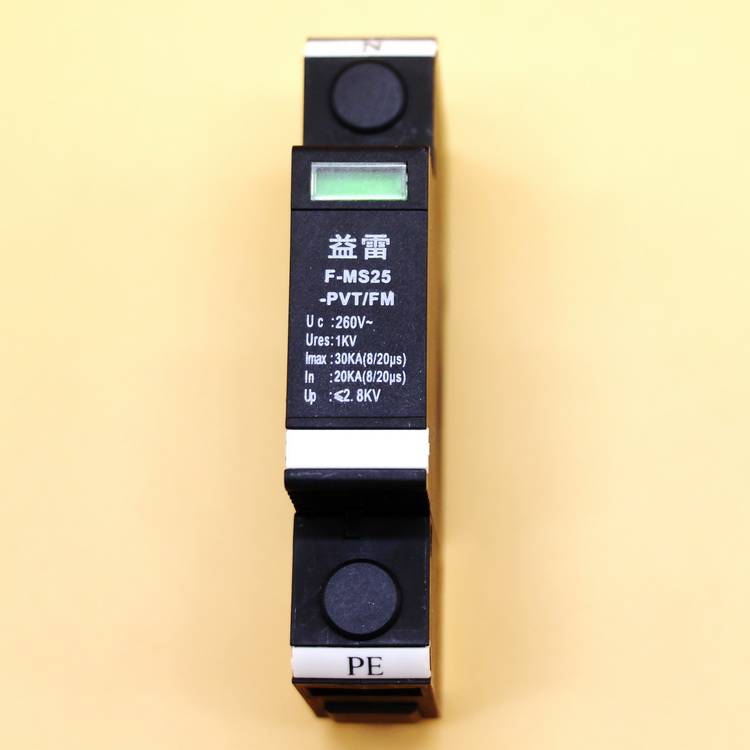

PT互感器中性点保护器F-MS25-PVT/FM 技术参数

型 号 F-MS25-PVT/FM

大持续工作电压Uc～ 260 V

冲击残压 Ures (8/20us) 1000V

标称放电电流In(8/20us) 20 kA

放电电流Imax(8/20us) 25 kA

电压保护水平Up(8/20us) ≤2.8 kV

响应时间 ≤100 ns

工作温度 -40℃～+80℃

防护等级 IP 20
