PT中性点二次接地保护器益雷优质产品品牌，中性点保护器PT二次中性点击穿保险器扬州浪涌电气有限公司生产的“益雷”牌F-MS25-PVT/FM-M电压互感器PT二次接地保护器。

PT中性点二次接地保护器益雷优质产品品牌，中性点保护器PT二次中性点击穿保险器扬州浪涌电气有限公司生产的“益雷”牌F-MS25-PVT/FM-M电压互感器PT二次接地保护器，中性点保护器PT二次中性点击穿保险器F-MS25-PVT/FM-M中性点保护器适用于在电力系统继电保护规程中一般要求变电所电压互感器中性点集中一点统一接地，F-MS25-PVT/FM-M电子式击穿保险器为防止雷电等系统过电压通过电压互感器危害人身及二次设备安全，常规设计是在就地电压互感器端子箱内二次中性点即通常说的N线上，安装一个二次接地保护器。中性点保护器PT二次中性点击穿保险器,PT中性点二次接地保护器F-MS25-PVT/FM扬州浪涌电气,PT中性点保护器,PT二次接地保护器

F-MS25-PVT/FM-M二次接地保护器击穿保险器可以实现以上功能，为电力系统的安全运行提供了可靠的保障。PT中性点二次接地保护器F-MS25-PVT/FM扬州浪涌电气,PT中性点保护器,PT二次接地保护器

中性点保护器PT二次中性点击穿保险器，PT中性点二次接地保护器益雷优质产品品牌

电压互感器二次接地保护器也称过电压保护插件，为扬州浪涌电气有限公司产品生产的二次接地保护器（F-MS 25-PVT/FM）1000V不击穿，2000V可靠击穿，而非假冒伪劣的500V不击穿，1000V可靠击穿。型号F-MS25-PVT/FM接地保护器f-ms 25-pvt/fm能保证达到电力系统反措的技术要求。

PT互感器中性点保护器F-MS25-PVT/F特性

1采用密闭式防雷技术。

2内置独特脱扣保护功能，温控断路技术及热脱扣装置，保护器因过热、击穿失效时能 自动断开。

3通流量大、残压低、响应放电速度快、动作值离散性很小、绝缘水平恢复快。

4可选择附带遥信端子，便于远程报警控制。

5窗口颜色显示工作状态，红色指示产品故障，提示需更换。

6标准35mm导轨安装，安装、更换方便，易于维护。

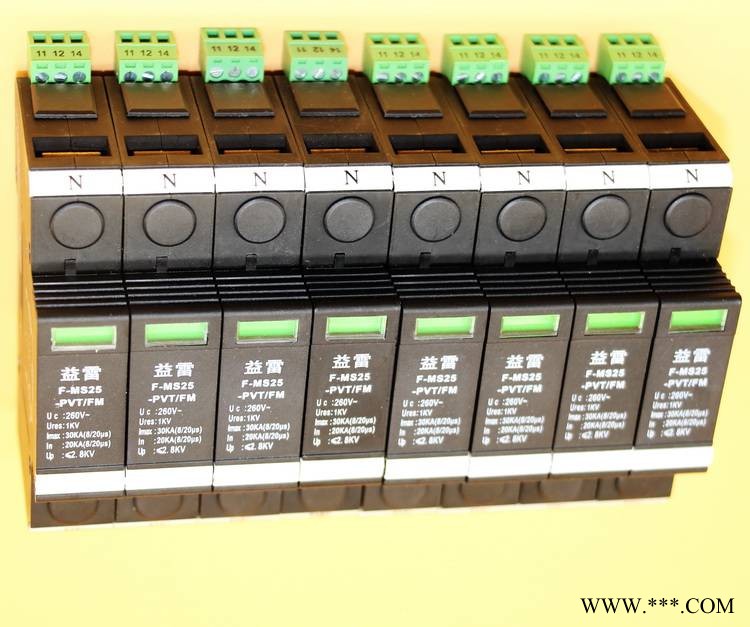

PT互感器中性点保护器F-MS25-PVT/FM

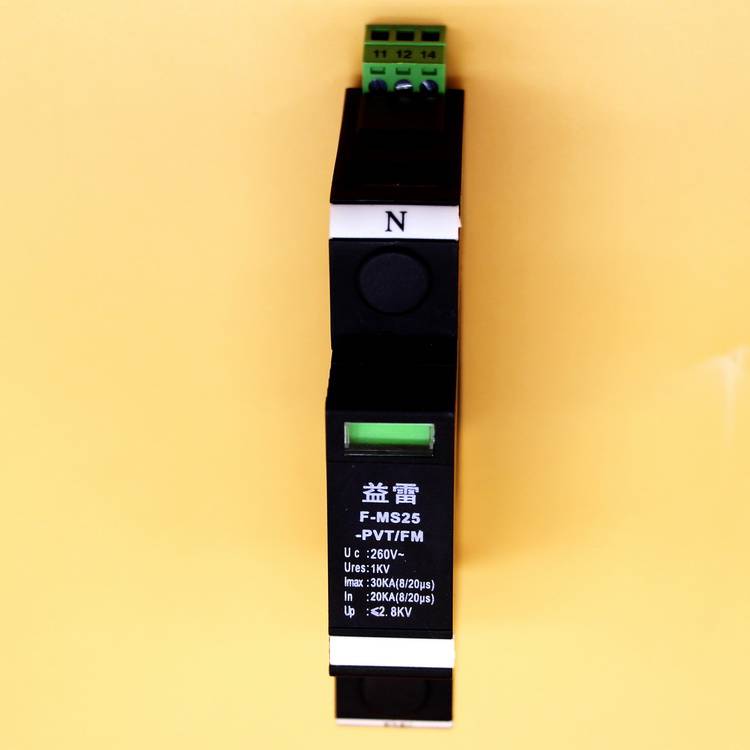

F-MS25-PVT/FM电压互感器PT二次接地保护器(过电压保护插件)

电压互感器F-MS25-PVT/FM二次接地保护器(过电压保护插件)特点是：主元件采用空气间隙密闭式防雷技术；独特双脱扣保护功能，大冲击下有效脱扣，保护主元件；元件损坏时可靠脱扣， 呈现开路状态，杜 两点接地；动作值离散性很小，固定在2000V±20%；放电快速，不超过20μs，绝缘水平恢复到击穿前90%小于500ms；额定放电电流20kV，残压值低；防手触拔插式设计，无法触碰到金属带电部分，底座固定接线，更换只需拔插操作，元件体积小，35mm标准导轨安装；掉牌及遥信输出告警，脱扣或损坏后可明显发现。

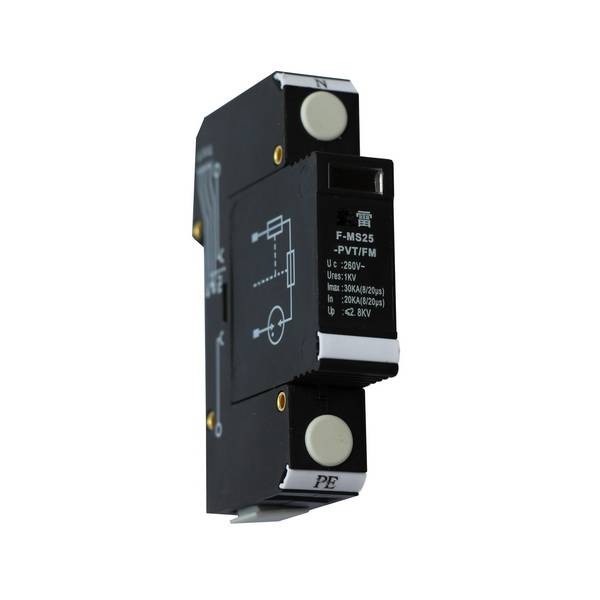

电压互感器PT二次接地保护器

■ 适用范围

在电力系统继电保护规程中一般要求变电所电压互感器中性点集中一点统一接地，为防止雷电等系统过电压通过电压互感器危害人身及二次设备安全，在电压互感器端子箱内二次中性点（N线）上，安装二次击穿保险。根据电力系统继电保护反事故措施的要求，我公司产品为具有能击穿报警功能的间隙接点保护器、满足规程要求的2500V击穿，1000v可靠不击穿的技术条件，F-MS25-PVT/FM-M产品为电力系统的安全运行提供了可靠的保障。

■ 技术参数

型 号F-MS25-PVT/FM

安装接线导线橫截面积单股硬导线6～25 mm2   多股软导线6～35 mm2

电压保护水平Up(8/20us)≤2.8 kV

响应时间≤100 ns

工作温度-40℃～+80℃

防护等级IP 20

外壳材料阻燃PBT

报警触点说明12和11常开，11和14常闭

持续工作电压Uc～260 V

冲击残压 Ures (8/20us)1000V

标称放电电流In(8/20us)20 kA

放电电流Imax(8/20us)25kA

PT互感器中性点保护器F-MS25-PVT/FM

PT互感器中性点保护器F-MS25-PVT/FM质保：对质量负责的条件及期限：按国标,质保期三年。
