| 是否有现货： | 是 | 认证： | 型式试验报告 |
| 品牌： | 益雷 | 类型： | 低压 |
| 用途： | 电源保护器 | 组合结构： | 压敏电阻类 |
| 保护性质： | 限压型 | 安装形式： | 并联 |
| 工作原理： | 限压型 | 型号： | Ylsp-20/2-385 |
| 规格： | 20ka浪涌 | 商标： | 益雷 |
| 包装： | 纸盒 | 产量： | 10000000 |
一级浪涌保护器Iimp15kA 20KA电源防雷器,一级浪涌保护器,20KA电源防雷器,20KA防雷器,20KA浪涌保护器,Iimp15kA
YLSP-20电源电涌保护器扬州20KA/2P/4P/3P/1P+N/3P+N浪涌保护器（20KA电涌保护器）扬州厂家直销浪涌保护器价格,款到发货,没有中间环节_电涌保护器质量保证
品牌: 益雷电气
产品名称:20KA和10KA单相和三相浪涌保护器/2P/3P/4P/1P+N/3P+N
型号:

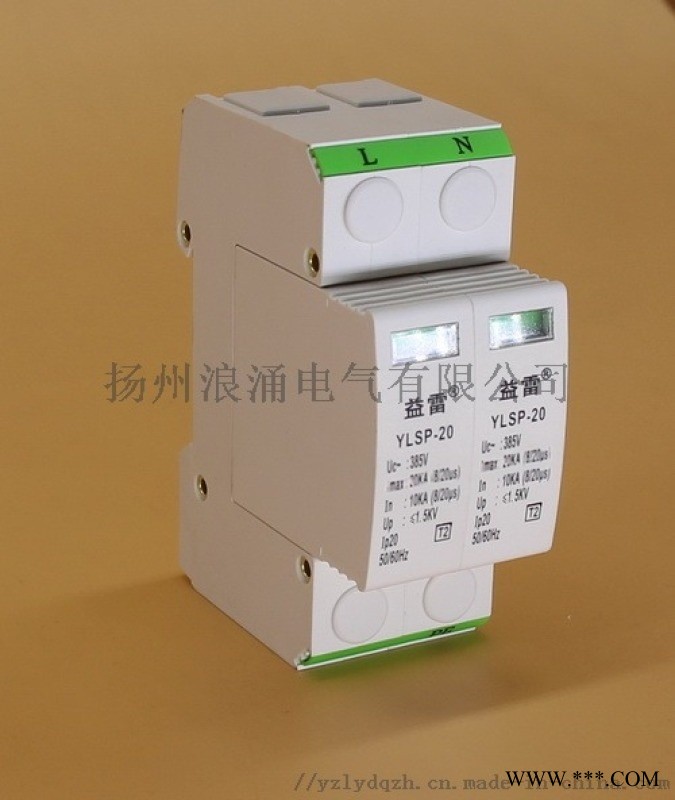

单相电源：YLSP-20/2P-385,YLSP-20/1P+NPE-385,

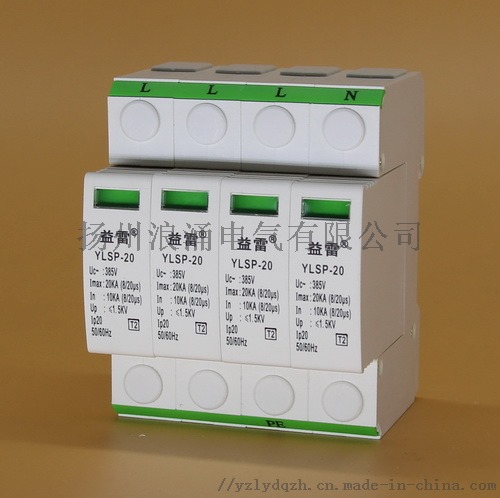

三相电源：YLSP-20/3P-385,YLSP-20/4P-385,YLSP-20/3P+NPE-385
一级浪涌保护器Iimp15kA 20KA电源防雷器
一. 适用范围
YLSP-20低压配电系统20KA/2P/4P/3P/1P+N/3P+N浪涌保护器（20KA电涌保护器），适用于交流50Hz（或60Hz），额定工作电压230V/400V的低压配电系统中，抑制瞬态过电压幅值低于设备耐受冲击过电压，泄放电涌能量，保护系统电路和设备免遭雷电电涌的危害，也兼有使系统电路和设备免受大部分操作电涌（过电压）的伤害。银行、 、气象、 事、通信、交通、电力等部门均适用。
YLSP-20低压配电系统20KA/2P/4P/3P/1P+N/3P+N浪涌保护器（20KA电涌保护器），一般用于220V/380V供电系统末端用电设备雷击或过电压的保护，防止末端设备受到过电压干扰，如信息系统、民用建筑等。通过选用一种或两种模块可构成2P、3P、4P、1P+N、3P+N等组合，实现对TT、IT、TN－S、TN－C和TN－C－S供电系统提供 级电涌过电压保护。
20KA三相电源防雷器适用于各类通信机房、计算机机房、有线电视台机房、办公调动中心、别墅、住宅小区、企事业单位等的低压配电系统单相电源线从 LPZOB 区进入LPZ1区 之电源线作D级（四级）防雷保护。层配电箱、计算机中心电信房、电梯控制室、变频设备控制室、 手术室、监护室及装有电子医疗设备场所的配电箱箱内，分散型小别墅应将SPD安装在住户配电箱内。交流电源防雷模块适用于配电室、配电柜、开关柜、交直流配电屏等系统的电源保护；·建筑物内有室外输入的配电箱、建筑物层配电箱； 用于低压（ 220/380VAC）工业电网和民用电网； 在电力系统中， 主要用于自动化机房、变电站主控制室电源屏内三相电源输 入或输出端。
二. 技术参数
型 号：YLSP-20
适用电源：220/380V ～50HZ
持续工作电压：Uc～320 V / 385 V / 320 V / 385 V / 255 V（N-PE）
标称放电电流(8/20us)： In=10 kA（或5 kA）
最大放电电流(8/20us)： Imax=20 kA（或10 kA）
电压保护水平Up：≤≤1.5 kV （或1.2 kV）
响应时间：≤25 ns
工作温度：-40℃～+80℃
外壳材料：阻燃PBT
防护等级：IP 20
配前置熔断器或断路器：16A
安装接线导线橫截面积：1.5～10mm2
三. 常用规格型号：
单相电源：
YLSP-20/2P-385
YLSP-20/1P+NPE-385
三相电源：
YLSP-20/3P-385
YLSP-20/4P-385
YLSP-20/3P+NPE-385
一级浪涌保护器Iimp15kA 20KA电源防雷器,一级浪涌保护器,20KA电源防雷器,20KA防雷器,20KA浪涌保护器,Iimp15kA
四. 特点
1. 接线基座和可插拔保护模块组合化，方便使用和更换
2. 带有劣化指示装置，直观明了（绿色代表正常，红色代表失效）
3. 可靠性高
4. 可附带远程报警信号接点
35型标准安装轨安装
6. 标称放电电流In为5kA、10kA
7. 最大放电电流Imax为10kA、20kA
8. 持续工作电压Uc有275V、320V、385V、460V、510V、550V、690V、750、850V、1000VAC、1000VDC、1300VDC、1500VDC
9. 单极（1P）、二极（2P）、三极（3P）、四极（4P）、单极+N（1P+N）、三极+N（3P+N）
10. 插拔式模块化结构, 标准35mm导轨安装，安装/更换方便，易于维护。
11. 内置温控断路技术及热脱扣装置，保护器因过热、击穿失效时能自动断开。
12. 窗口颜色显示工作状态，绿色为正常。红色指示产品故障，提示需更换。
13. 可选择附带遥信端子，便于远程报警控制。
14. 通流量大、残压低、响应速度快、无续流。
五. YLSP-20防雷器浪涌保护器产品描述：
YLSP浪涌保护器适用于交流50/60HZ、380V及以下的TN-S、TN-C 、TN-C-S、TT、IT等供电系统，对电网因雷击或过电压进行保护。其设计符合IEC61643-1、GB18802.1标准，该产品内置失效脱离装置，当电涌保护器因过热、击穿失效时，失效装置自动的将其从电网上脱离，同时可视告 指示器由绿色变成红色，产品可选带有遥信触点功能，遥信触点是一个常开触点，如果电涌保护器的一个或多个模块失效，触点将闭合，送出故障信号，实现远程监控。保护模块可在有电压下更换。
极数:1P、2P 、1P +N、3P、3P + N 、4P
额定工作电压Ue(v~): 220
标称放电电流（In）：10KA
最大放电电流(IMAX)：20KA
环境温度: -40~+80℃
响应时间: ≤25ns
安装方式及尺寸
安装在35mm标准导轨上，一般为垂直安装
六. 安装方法及安装注意事项
1. 20KA三相电源防雷器电源连接导线用不小于6mm2的多股铜线，接地线用不小于16mm2的多股铜线。连接线应尽量的短、直、粗。地网接地电阻：R≤10Ω
2. 20KA三相电源防雷器前端应串联合适的熔断器或空开。
3. 20KA三相电源防雷器安装时必须断开电源，严禁带电操作，连接导线必须符合要求。
4. 20KA25KA三相电源防雷器安装完毕后将模块插入到位，检查工作是否正常。
5. 20KA三相电源防雷器当模块故障显示窗口指示红色时，遥信端子输出告 信号，表示防雷器发生故障，应及时更换。防雷器无须特别维护，只需定期检查其连接是否有松动，状态指示是否正常
【20KA三相电源防雷器】【20KA三相电源防雷器价格】【20KA三相电源防雷器厂家】
扬州浪涌电气有限公司
一级浪涌保护器Iimp15kA 20KA电源防雷器,一级浪涌保护器,20KA电源防雷器,20KA防雷器,20KA浪涌保护器,Iimp15kA,浪涌保护器、风电浪涌保护器、光伏防雷器，二次接地保护器、击穿保险器
II、III级防雷(常用规格)
YLSP-20/4-385V（8/20us）In=10 kA Imax=20Ka
YLSP-40/4-385V（8/20us）In=20 kA Imax=40kA
YLSP-60/4-385V（8/20us）In=30 kA Imax=60kA
YLSP-80/4-420V（8/20us）In=40 kA Imax=80kA
YLSP-100/4-420V（8/20us）In=60 kA Imax=100kA
I级防雷(常用规格)
YLSP-T1-15/4-385V（10/350us） Iimp=15 kA
YLSP-T1-25/4-320V（10/350us） Iimp=25 kA
YLSP-T1-125/4-420V（10/350us） Iimp=12.5 kA
