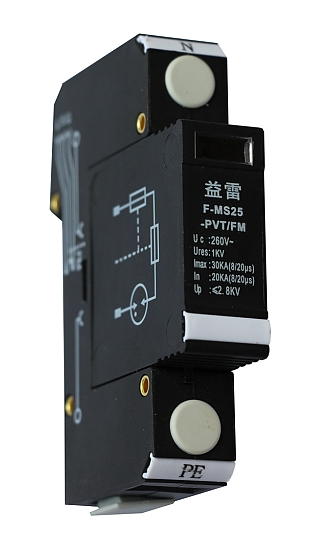

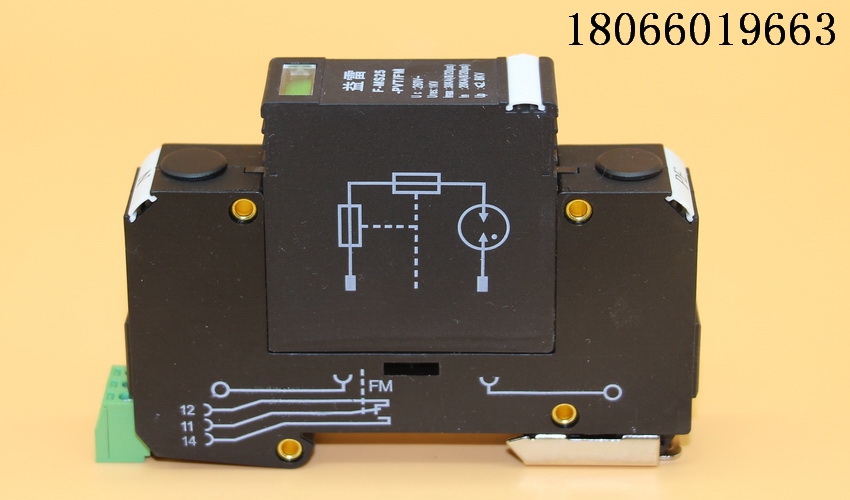

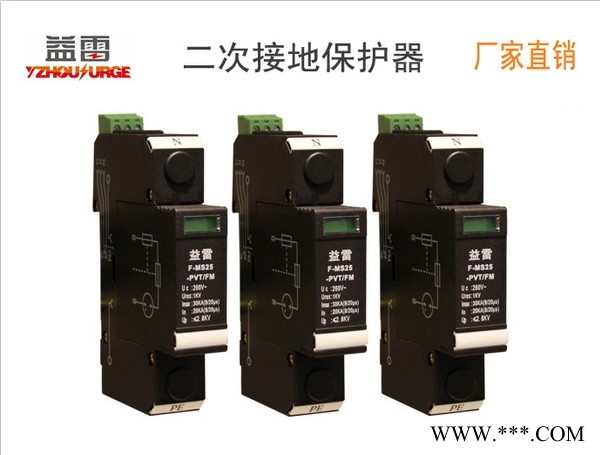

二次接地过电压保护插件作用F-MS25-PVT/FM
1.过电压保护插件、击穿保险二次接地保护器、PT中性点保护器技术参数和性能要求
2.直流击穿电压1400VDC
3.标称放电电流In20kA(8/20µs)
4.放电电流Imax 30kA(8/20µs)
三. 使用条件
1.使用条件参数表
2.海拔高度：无限制
3.环境温度：-40℃-80℃
4.相对湿度范围要求：30~95%
5.遥信节点绝缘大于8kV
二次接地过电压保护插件作用F-MS25-PVT/FM
四. 过电压保护插件具体要求
过电压保护插件、击穿保险二次接地保护器、PT中性点保护器具有以下功能
1. 具有防短路设计，在大冲击情况下可有效脱扣，保护主元件；同时当主元件损坏后能可靠脱扣，100%呈现开路状态
2. 具有状态失效指示窗口
3. 具有辅助遥信干接点，便于远方监视是否正常运行
4. 外壳采用阻燃设计
5. 击穿电压在1400V，偏差值应在±20%以内
6. 残压低于1000V
7. 采用35mm标准导轨安装，方便施工；
8. 主元件采用可插拔，方便维护
9. 具有防触电保护功能，可实现带电插拔，避免在更换元件时造成人身伤害
10. 安装接线导线横截面积满足单股硬导线6~25mm2，多股软导线6~35mm2
五. 我公司保证值
1. 具有辅助遥信干结点
2. 有短路热脱扣功能设计
3. 有浪涌大电流过载分离功能设计
4. 有掉牌指示功能设计
5. 应采用可拔插结构设计，主元件为可拔插单元，方便现场检修维护测试
6. 击穿电压偏差值应在±20%以内
7. 壳体材料阻燃等级应为V0
六. 外形尺寸要求
尺寸不大于9.0cm*6.5cm*1.8cm(长*宽*高)、总重不超过150g。
