| 品牌： | 鑫涌 | 加工定制： | 是 |
| 角度： | 180°以上 | 直径： | 100mm以上 |
| 出光率： | 96%以上 | 材质： | 高硼硅玻璃 |
| 透镜类型： | 平面镜 | 棱镜的类型： | 聚光透镜 |
| 形状： | 单透镜 | 外形尺寸： | 100 |
| 型号： | 00 | 规格： | 00 |
| 商标： | 鑫涌 | 包装： | 木箱 |
| 产量： | 10000 |
不锈钢304管道视镜鑫涌牌法兰视镜设备用直通视镜
视镜
视镜广泛应用于管道、装备装置中需求附件。可用于温度高，腐蚀性强、易中毒、伤害性较大，易结晶的化工塔器中，以保证其 生制造。应用于管道、配备摆设中需要附件。可用于温度高，氧化性强、易中毒、伤害性较大，易结晶的化工塔器中，以保障其保险生打造。 安装尺寸小，而且驱动力矩小，利用简洁、火速，而且还同时具有良好的流量调治从命与封闭密封共性，视镜在大中口径、中低压力的使用范围，它是主导的视镜形式。
视镜包罗一阀体，所述阀体包罗液体通道与窥察通道，所述液体通道口上设有管道毗邻法兰，所述考查通道口上设有视镜毗邻法兰，视镜毗邻法兰与压盖连贯，将视镜玻璃静止在毗邻法兰与压盖之间；其特色在于：所述窥察通道上凑近视镜玻璃处设有一个叶轮，所述叶轮由叶轮杆及枢接于叶轮杆上的叶轮片造成，所述叶轮杆垂直于液体通道中液体液面偏袒固定在阀体的壳体上。
（1）叶轮视镜适用于石油、化工、化纤、医药、食品等工业生产管路中,能随时观察液体、气体、蒸汽等介质的流动反应情况，是各类管道上比较常用的一个部件,是保障正常生产、保证产品质量不可缺少的管道附件之一.
工作原理
透光式直通视镜使用在无色的透明液体管道上的时候，比如冷却水、汽油等管路上，存在观察不清楚，不直观的问题，甚至于看不出管道里面有无介质流动的情况。
根据以上缺陷，叶轮视镜专门针对这个问题，由玻璃视镜、观察管道、进出水管道，观察管道分别与进水管道和出水管道焊接连通，观察管道内设置有能够随着介质转动的叶片。当管道内有介质流动的时候，叶轮就会跟着转动，并且随着介质流动的强度而变化不同的转动速度，这样就可以直观的观察到管道内介质的流动速度了。
样式
叶轮视镜的叶片垂直于进出管道,进出管道的介质直接作用于叶片之上,带动叶片转动,直观的反应介质的流动情况.
外型样式
叶轮视镜的外型结构跟普通的直通视镜相差不大，有对夹式与单压式两种，根据连接方式的不同，又分别有法兰、内外螺纹、焊接，承插焊等不同的样式。

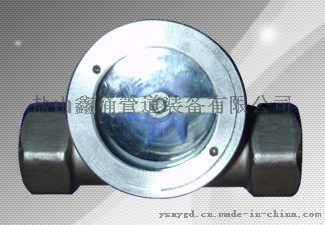

1.对夹式内螺纹叶轮视镜。整体结构是对夹型，两片视窗玻璃是用长螺栓对夹固定。内螺纹连接，螺纹有55 度非螺纹密封管螺纹、NTP美制60度英制螺纹等。
2.单压式法兰叶轮视镜。这个跟上面的样式 的区别就是视窗玻璃是各自用螺栓固定的，这样的结构使用压力较高，维修更换的时候，两边视窗可以各自操作，各不影响。法兰连接，法兰可以采用GB、HG、SH、JB、ANSL、JIS等标准制作，（需客户提供规格压力等级）。
3.对夹式承插焊浮球视镜。结构如上面的对夹式内螺纹浮球视镜，区别在于连接方式换成了承插焊。
基本参数
壳体材质：碳钢WCB、不锈钢304、321、316、316L。
视窗材质：钢化玻璃、钢化硼硅玻璃、石英玻璃。
密封材质：丁腈橡胶、聚四氟乙烯、石墨复合垫。
工作压力（MPa）：≤1.6 视结构口径各有不同。
使用温度:0-200℃,0-600℃.
保养与维护
1、叶轮视镜是用于观察液体、气体、蒸汽等介质的流动反应设备，其视窗玻璃应保持干净无灰尘；
2、视镜的视窗玻璃属于宜损件，安装视镜时要小心轻放；
3、玻璃耐温耐压有一定的局限，视结构尺寸而变动；
4、允许急变温度<60℃，玻璃因温差过大会破裂，请注意保养。
（2）、直通视镜是目前使用比较广泛的一种视镜样式,应用于电站、炼油、化工、化肥、冶金、采矿、造纸、环保、 建设等行业的管路上面,但在无色的透明液体管道上的时候，比如冷却水、汽油等管路上，存在观察不清楚，不直观的问题，甚至于看不出管道里面有无介质流动的情况。
直通视镜就是针对这一种情况而做出的一种改进.摆板视镜由玻璃视镜、观察管道、进出水管道，观察管道分别与进水管道和出水管道焊接连通,在观察管道中有一块能随着介质自由摆动的舌片,舌片与管道垂直自然下垂.在管道中没有介质流动的情况下,舌片处于关闭状态,当管道中有介质流动后,舌片就会随着介质流动的强度,相应的转动一定的角度,这样观察舌片的位置就可以以比较直观的看到管道内的情况了。
