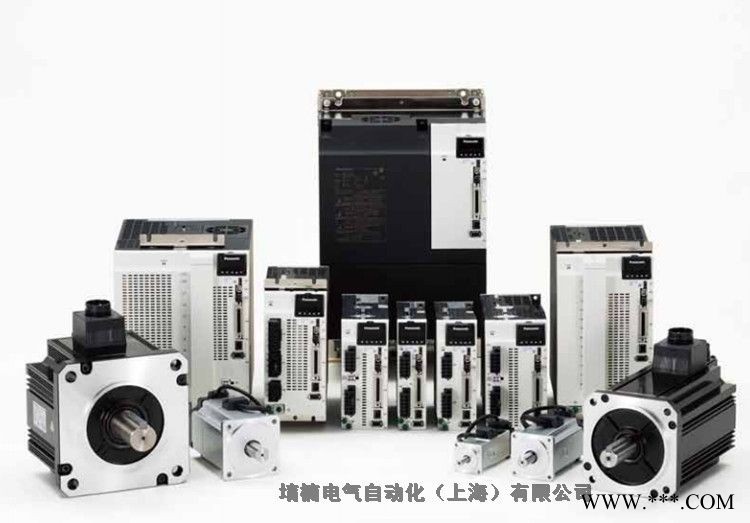

松下MSMF5AZL1+MADLT01SF伺服电机原厂原装
法兰口径电机种类带油封带油封(带保护唇)
□80 mm以下MSMF ◎ 丁腈橡胶(NBR) 制 无设定

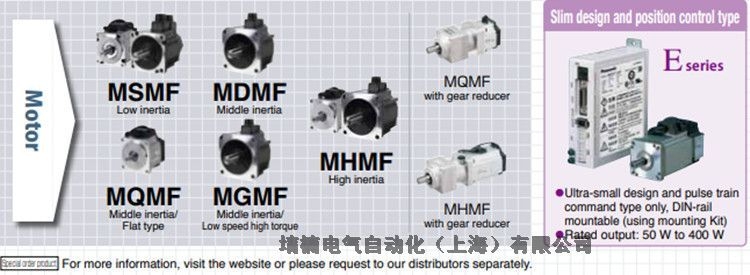

MHMF、MQMF ◎ ◎ 氟素橡胶制 不可与A5家族安装互换
□100 mm以下全机种 ◎ ◎ 可与A5家族安装互换规格驱动器电机
欧洲EU指令EMC指令 EN55011
EN61000-6-2
EN61000-6-4
EN61800-3 -
低电压指令 EN61800-5-1
EN50178 EN60034-1
EN60034-5
机械指令
功能安全*1 ISO13849-1(PL e、Cat.3)
EN61508(SIL3)
EN62061(SILCL 3)
EN61800-5-2(SIL3、STO)
IEC61326-3-1
IEC60240-1 -
UL标准 UL508C
(文件No.E164620) UL1004-1、UL 1004-6
(文件No. E327868)
CSA规格 C22.2 No.14 -
韩国电波法(KC)*2 KN11
KN61000-4-2,3,4,5,6,8,11项目功能
输入电源100 V主电路电源单相 100 V +10 %-15 % ~120 V +10 %-15 % 50 Hz / 60 Hz
控制电路电源单相 100 V +10 %-15 % ~120 V +10 %-15 % 50 Hz / 60 Hz
200 V主电路电源A型~
D型单相/三相 200 V +10 %-15 % ~240 V +10 %-15 % 50 Hz / 60 Hz
E型~
F型三相 200 V +10 %-15 % ~240 V +10 %-15 % 50 Hz / 60 Hz
控制电路电源A型~
D型单相 200 V +10 %-15 % ~240 V +10 %-15 % 50 Hz / 60 Hz
E型~
F型单相 200 V +10 %-15 % ~240 V +10 %-15 % 50 Hz / 60 Hz
使用环境条件温度使用温度 0 ℃~55 ℃(无冻结)
保存温度 -20 ℃~65 ℃(温度保证:80 ℃ 72小时 但是无结露※1)
湿度使用、保存时都需保持在20 %~85 % RH 以下 (无结露※1)
海拔海抜1000 m 以下
振动5.88 m/s2 以下,10 Hz ~60 Hz
控制方式IGBT PWM 方式 正弦波驱动
编码器反馈23 bit(8388608 分辨率)7线串行式编码器
以增量式系统(不使用多圈数据)使用的情况下,无需连接式编码器用电池,将参数Pr0.15 设置为「1」(出厂设置)即可使用。
松下MSMF5AZL1+MADLT01SF伺服电机原厂原装
