| 型号： | Q41f-16p | 规格： | Dn15 |
| 商标： | Kvz | 包装： | 纸箱 |
| 介质： | 水、蒸汽、油品 | 材质： | 304/316/304L/316L/2205/ |
| 温度： | 150度 | 密封材质： | PTFE/ppl/peek |
| 产量： | 100000 |
提示：以下模板中任意文字及图片均可执行修改、删除的操作，更多产品描述有助于增加产品对买家的吸引力及搜索曝光率。 基本介绍 (产品的基本描述，如定义、功能等)
一、产品用途

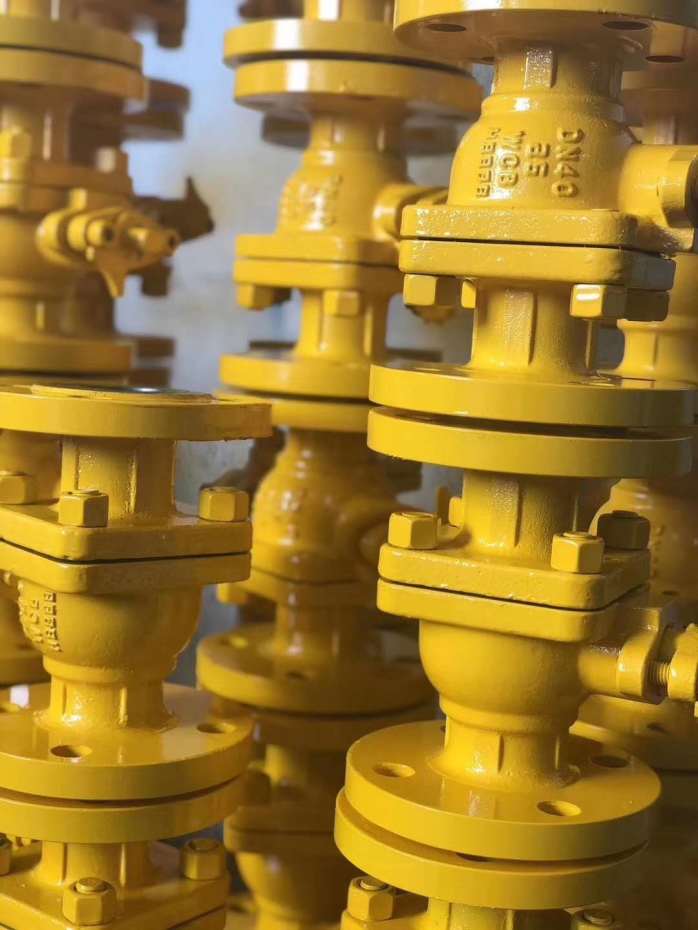

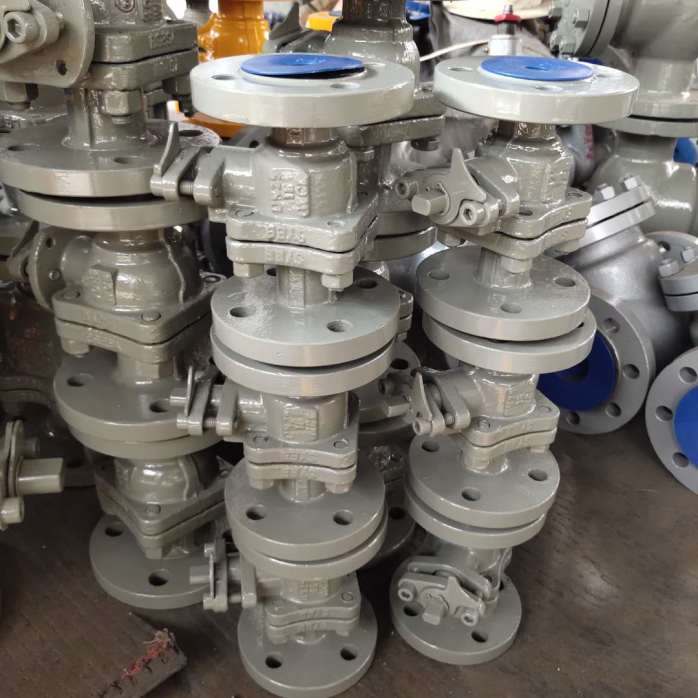

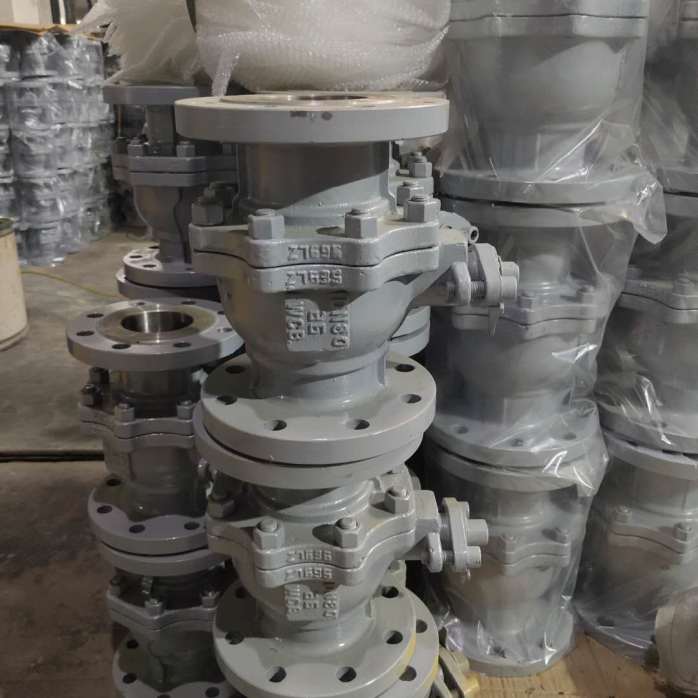

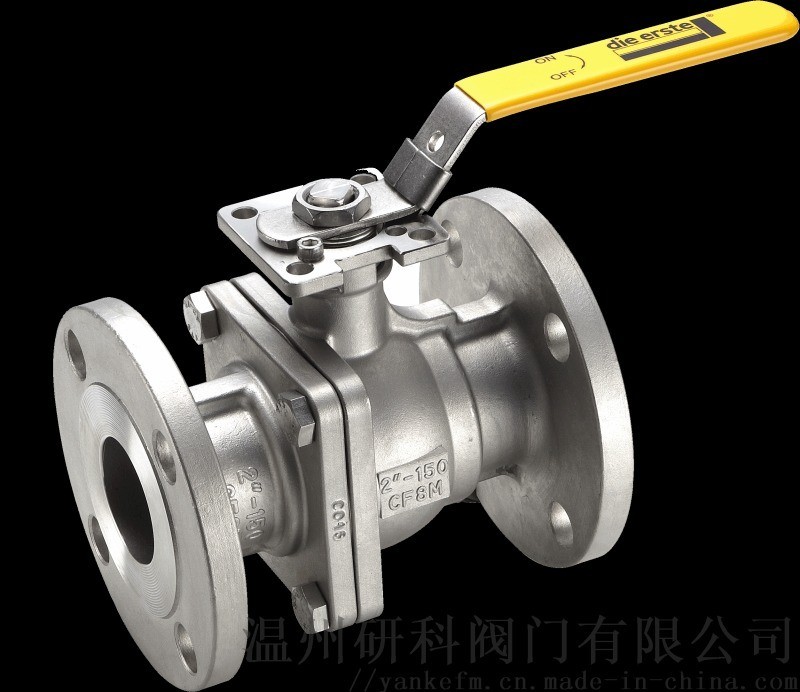

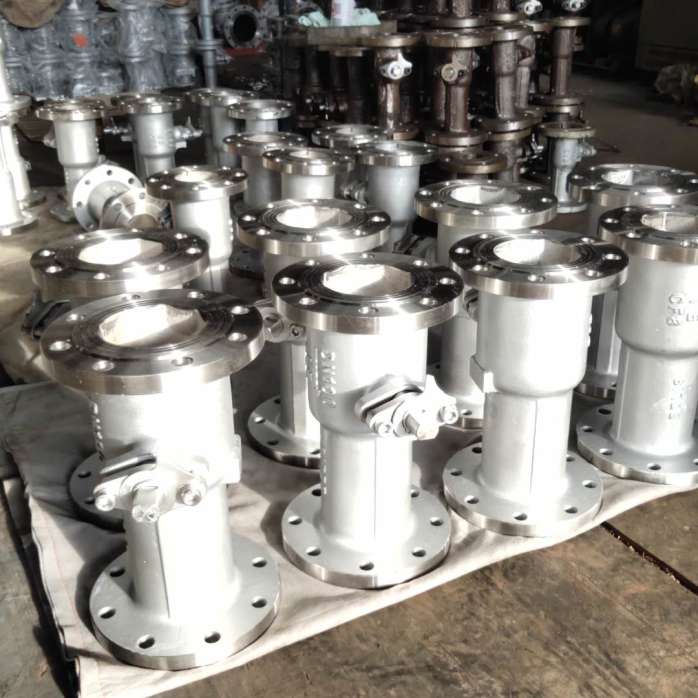

Q41F 型 PN16~PN63 浮动软密封球阀用于 Class150~Class1500、PN16~PN63、JIS10K~JIS20K 的各种管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、液化气、天然气、煤气、 、醋酸、氧化性介质、尿素等多种介质
性能特点 (除基本功能外的其它特质，例如工作时长、操作简便性等)二、产品特点
1、在各种阀门中，球阀的流动阻力 ，全径球阀打开时，球体通道、阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过
2、球阀旋转90°即可全关全开，启闭迅速。与相同规格的闸阀、截止阀比较、球阀体积小、重量轻，便于管道安装
三、技术参数 (例如材质、工艺、尺寸的技术标准等)| 型号 | Q41F-16C Q41F-25C | Q41F-16P Q41F-25P | |
| 工作压力（MPa） | 1.6~2.5 | ||
| 适用温度（℃） | ≤180 | ||
| 适用介质 | 水、蒸汽、油品 | 弱腐蚀性介质 | |
| 材料 | 阀体、阀盖 | 碳素钢铸钢 | 铬镍系不锈钢 |
| 球体、阀杆 | 铬/铬镍/铬镍钼系不锈钢 | 铬镍系不锈钢 | |
| 密封圈 | 柔性石墨垫圈/316＋柔性石墨垫圈 | ||
| 填料 | 聚四氟乙烯 | ||
四、性能参数
PN1.6MPa 主要连接尺寸及重量
| 公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 |
| H | 59 | 63 | 75 | 85 | 95 | 107 | 142 | 152 | 178 | 252 | 272 | 342 |
| W | 130 | 130 | 160 | 180 | 230 | 230 | 400 | 400 | 650 | 1050 | 1050 | 1410 |
| Wt(Kg) | 2.5 | 3 | 5 | 6 | 7 | 10 | 15 | 19 | 33 | 58 | 93 | 160 |
PN2.5MPa 主要连接尺寸及重量
| 公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 320 | 400 | 400 | 550 |
| H | 59 | 63 | 75 | 97 | 107 | 142 | 152 | 178 | 252 | 272 | 342 | 345 |
| W | 130 | 130 | 160 | 230 | 230 | 400 | 400 | 700 | 1100 | 1100 | 1500 | 1500 |
| Wt(Kg) | 2.5 | 3 | 5 | 6 | 7.5 | 10 | 15 | 20 | 33 | 60 | 93 | 175 |
PN4.0MPa 主要连接尺寸及重量
| 公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 130 | 140 | 150 | 180 | 200 | 220 | 250 | 280 | 320 | 400 | 400 | 400 |
| H | 59 | 63 | 75 | 85 | 95 | 107 | 142 | 152 | 178 | 252 | 272 | 342 |
| W | 130 | 130 | 160 | 230 | 230 | 400 | 400 | 700 | 1100 | 1100 | 1500 | 1500 |
| Wt(Kg) | 3 | 4 | 5 | 7 | 9 | 12 | 18 | 28 | 46 | 75 | 106 | 190 |
