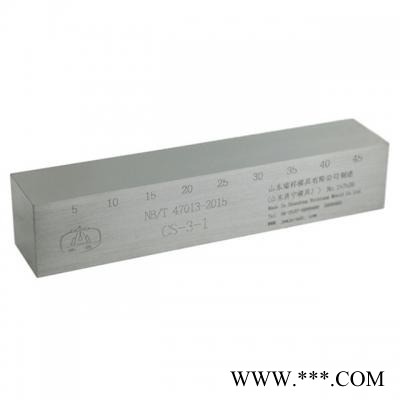

| 品牌 : | 瑞祥 | 型号 : | CS-3-1 |
| 加工定制 : | 否 | 测量范围 : | 8-150mm |
| 测量精度 : | 3mm | 重量 : | 5kg |
该试块依据标准对承压设备用碳钢和低合金钢锻件超声检测的要求而设计，适用于双晶直探头检测厚度小于45mm的碳钢和低合金钢锻件及双晶直探头径向检测直径大于等于M36碳钢和低合金钢螺栓坯件。
测试方法：依据检测试件的厚度及标准要求选择合适的试块，将选用已校验好的双晶探头置于示意图中a位置，前后左右移动探头使直射声束在平底孔上得到 反射回波。将回波幅度调整至满屏的80%高度，记录此时的dB值，此为 点。探头置于示意图中b位置，前后左右移动探头使直射声束在平底孔上得到 反射回波。将回波幅度调整至满屏的80%高度，记录此时的dB值，此为 点。探头置于示意图中c位置，前后左右移动探头使直射声束在平底孔上得到 反射回波。将回波幅度调整至满屏的80%高度，记录此时的dB值，此为第三点，以此类推直至范围可完全覆盖检测厚度（至少测试三点），并将以上各点连成一条曲线，此曲线即为双晶直探头距离-波幅曲线，并以此作为基准灵敏度。在此基础上增益6dB作为扫查灵敏度。
