 产品简介

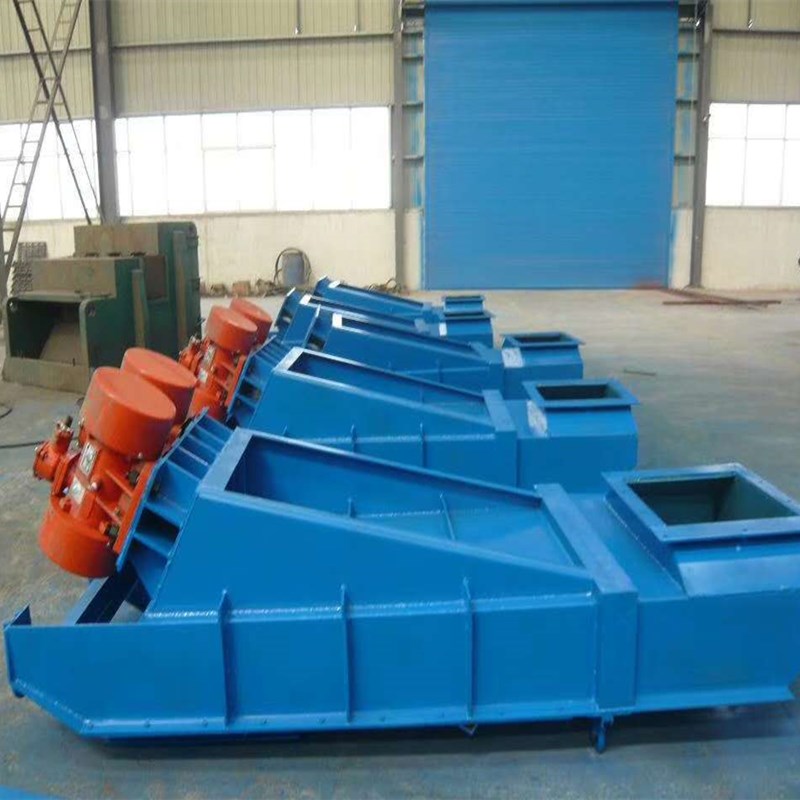

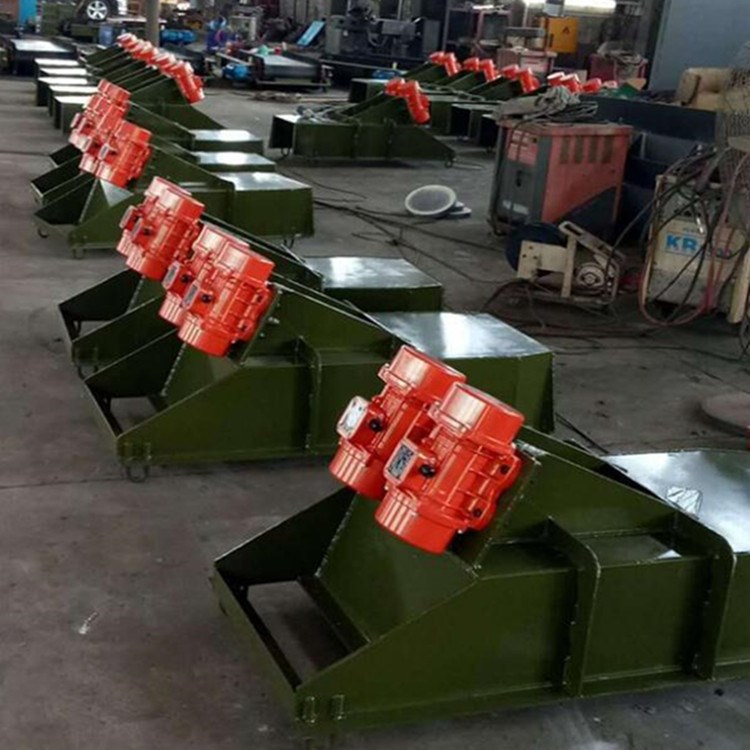

ZG系列电机振动给料机是一种常用的新型振动给料设备,广泛应用于矿山、冶金、煤炭、建材、化工、电力、粮食等行业，用于把块状、颗粒状及粉状物料从贮料仓或其它贮料设备中均匀、连续或定量地给到受料设备中，适应于自动配料、定量包装和自动控制。

ZG系列电机振动给料机的给料过程是利用特制的振动电机驱动给料槽沿倾斜方向作周期直线往复振动来实现的，当给料槽振动的加速度垂直分量大于重力加速度时，槽中的物料将被抛起，并按照抛物线的轨迹向前跳跃运动，抛起和下落1/50秒内完成。

ZG系列电机振动给料机在多种场合场合已经广泛的替代了电磁振动给料机，由于采用振动电机为振动源，其转速、功率的控制性非常强，通过控制电机的转速和输送功率，可以达到定量控制该系列电机振动给料机给料量，使得其在实际生产中变得非常方便。

产品特性

   1.体积小、结构简单、重量轻、噪音低、耗电少、工作可靠、给料能力大、安装维护方便。

   2.利用特制振动电机自同步原理，起动迅速、工作稳定、停车平稳。

   3.物料按抛物线轨迹连续向前作跳跃运动，因此给料槽磨损较小。

   4.由于可以瞬时地改变和启闭料流，所以给料量有较高的精度。

 注意事项： 可增加溜槽闸门，闸门分手动斜插板式和电液动推杆斜插板式

技术参数

结构概述

ZG系列电机振动给料机吊式敞开型构图

ZG系列电机振动给料机吊式封闭型构图

选型须知：

1、下振式：振动电机置于给料机下面；

2、上振式：振动电机位于给料机上面，在受料空间受影响及其它特殊要求时用；

3、敞开式：给机上面敞开，比较适于下振式，如样本图所示；

4、密封式：给料机除进出料口外，全部密封；

5、基座式：对于大型(重型)给料机，一般采用座式结构。

6、调速式：振动电机在其额定频率的50%~ 之间可无级调速；

注：ZG系列电机振动给料机由于常应用于各种特定给料场合，其外形尺寸一般为根据买方实际要求设计生产，以满足各种给料量及场地安装要求。该系列振动给料机常用为挂式，跟据应用场合不同，可以选用钢制弹簧或者是橡胶弹簧。该系列振动给料机也可以座式安装与地面，也可以加装棒条、高耐磨衬板等作为放矿机使用。

选型注意事项：

   1、生产率的确定：本系列电机振动给料机的 生产率是以河砂为标准物料给出的（堆比重为1.6T/m3）。当物料堆比重大于1.6T/m3时，其产量可按额定值选取；当物料的堆比重在 1.2～1.6T/m3时，其产量可达到额定产量的0.9～1.0倍。当物料堆比重在0.8～1.2T/m3时其产量可过到额定值的0.8～0.9倍。物 料堆比重小于1.6T/m3时，须适当增加料层厚度，以提高产量。对于振动给料机难于输送的物料（如滑石粉、钛白粉、白泥、面粉、粘土等），以及含水量较 大的亲水性物料,则应根据试验确定产量。必要时将槽体适当倾斜安装（一般向下倾斜10～15度），以增加给料量。
  2、控制箱的选择：本系列电机振动给料机配套控制箱为反接制动控制箱，它可使给料机在停车时，快速停机，使给料机迅速通过共振区，避免过大振幅对机器造成损害。该控制箱具有过流、过压、断相等保护功能，另可根据工艺要求，增加能耗制动、快慢加料、远程控制及无级调速等功能。用户在订购时请注明。
  3、给料机使用条件：
      （1）环境温度不超过+40℃；
      （2）在环境温度为20±5℃时，周围介质相对湿度不大于85%

       （3）周围没有严重腐蚀及影响电气绝缘的介质。
    4、如在选型时遇到空间距离限制宽度，可考虑将振动电机改为后置安装，减小宽度尺寸。
