| 是否有现货： | 是 | 用途： | 工业用 |
| 运转速度： | 调速 | 结构及工作原理： | 无刷直流电动机 |
| 励磁方式： | 复励 | 型号： | 立三机电 |
| 产量： | 5186155 |
步进电机驱动器带刹车带报警定制基本介绍 DM420两相步进电机驱动器是基于PI流控制算法设计的 细分型驱动器，具有 的性能表现，高速大力矩输出，低噪音，低振动，低发热，特别适合OEM客户的大批量应用场合。DM420驱动器可通过拨码开关选择运行电流和细分，有16种细分，16种电流供选择，具有过压，欠压，相电流和总电过流保护，其输入输出控制信号均采用光电隔离。 步进电机驱动器带刹车带报警定制性能特点 ：
1.接线简单。
2.由于工作电压点，所以温升低，基本和步进电机保持一致，实测温升10几度。
3.可靠性高，由步进驱动器直接控制电机和抱闸，能保证在电机转动时抱闸始终处于松开状态，且抱闸反应时间比普通PLC快50ms以上。一旦驱动器或电机出现故障，驱动器会立即刹车并报警，电机停止转动，刹车抱闸将机构固定在 高度。
4.节约成本，省掉继电器等外部器件。
步进电机驱动器带刹车带报警定制技术参数 一、电气指标说明
DM420
最小值
典型值
最大值
单位
输入电压
8
-
40
VDC
输出电流（峰值）
0.2
-
2.2
Amps
步进信号频率
2
-
400K
Hz
步进脉冲宽度
250
-
-
ns
方向信号宽度
62.5
-
-
us
欠压保护
-
8
-
VDC
过压保护
-
40
-
VDC
输入信号电压
3.3
-
28
VDC
ALM导通电流
-
-
10
mA
ALM承受电压
-
-
28
V
二、环境指标
冷却方式
自然冷却或强制风冷
使用环境
使用场合
避免粉尘、油污、腐蚀性气体、湿度太大及强振动场所，禁止有可燃气体和导电灰尘；
工作环境温度
0——40℃【32-104°F】
环境湿度
90%RH（无结露）
存储温度
-10-70℃【14-158°F】
振动
5.9m/s²max
重量
180克
三、接口描述
1、控制信号接口
名称
功能
PUL+(3.3-24V)
脉冲输入
CW脉冲
PUL-(3.3-24V)
DIR+(3.3-24V)
方向输入
CCW脉冲
DIR-(3.3-24V)
EN+(3.3-24V)
使能输入重置报警
EN-(3.3-24V)
2、功率接口
名称
功能
GND
直流电源地VDC
直流电源正，范围+8V—+36V， +24VA+、A-
电机A相绕组B+、B-

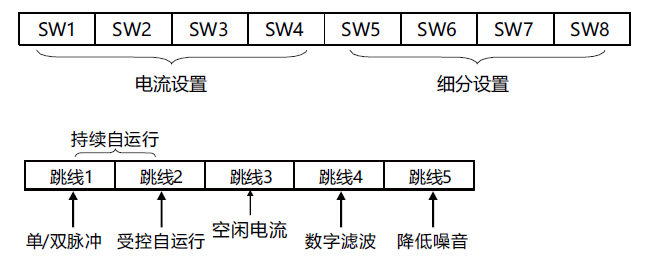

电机B相绕组四、拨码开关细分设定
DM420许多配置参数可以设置或改变位置开关，由一个ON/OFF或者开关组合进行设定。
步进电机驱动器带刹车带报警定制选型说明
步进电机驱动器带刹车带报警定制采购须知
立三机电抱闸与传统电机抱闸区别
传统的电机刹车控制模式一般为PLC控制继电器给刹车供电，设备断电就断开刹车电源，设备上电就接通刹车电源，不过由于步进电机驱动器使能的滞后性，上电时，刹车电源要求是延时通电，不然会下坠一段距离。传统的控制模式在使用时有以下缺点：
1.刹车发热大，一般工作一段时间，刹车温度可到90摄氏度以上。造成刹车寿命缩短，安全隐患等。
2.对继电器，PLC等外部器件依赖信高，如果那个环节出问题，容易损坏电机或抱闸！比如在运动状况下如果继电器损坏，刹车失电抱死，造成刹车损坏。
3.成本相对过高，接线麻烦。
传统PLC电机抱闸

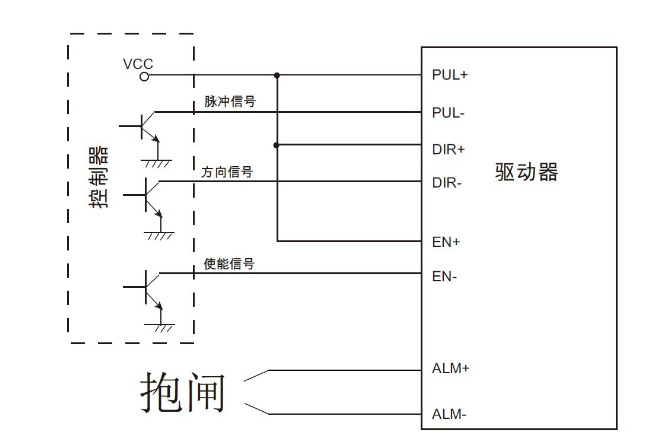

立三机电特内置刹车控制型驱动器，在传统驱动器的基础上，通过A口输出一个电压信号连接刹车（抱闸）。其工作原理是驱动器上电后，ALM输出一个瞬间24V电压打开抱闸，抱闸打开后降低输出电压至11V，维持抱闸处于松开状态。
立三机电刹车控制特点如下：
1.接线简单。
2.由于工作电压点，所以温升低，基本和步进电机保持一致，实测温升10几度。
3.可靠性高，由步进驱动器直接控制电机和抱闸，能保证在电机转动时抱闸始终处于松开状态，且抱闸反应时间比普通PLC快50ms以上。一旦驱动器或电机出现故障，驱动器会立即刹车并报警，电机停止转动，刹车抱闸将机构固定在 高度。
4.节约成本，省掉继电器等外部器件。
立三机电抱闸
