| 是否有现货： | 是 | 品牌： | EQUALIZER |
| 名称： | 内嵌式换阀法兰分离工具 | 适用范围： | 零间隙法兰维护 |
| 型号： | VC10/15TE | 规格： | 10吨 |
| 商标： | 英国EQUALIZER | 包装： | 手提箱 |
| 螺栓孔径： | 47.0-62.0mm | 液压工作压力： | 700bar |
| 分离器出力： | 10吨 | 分离距离： | 151mm |

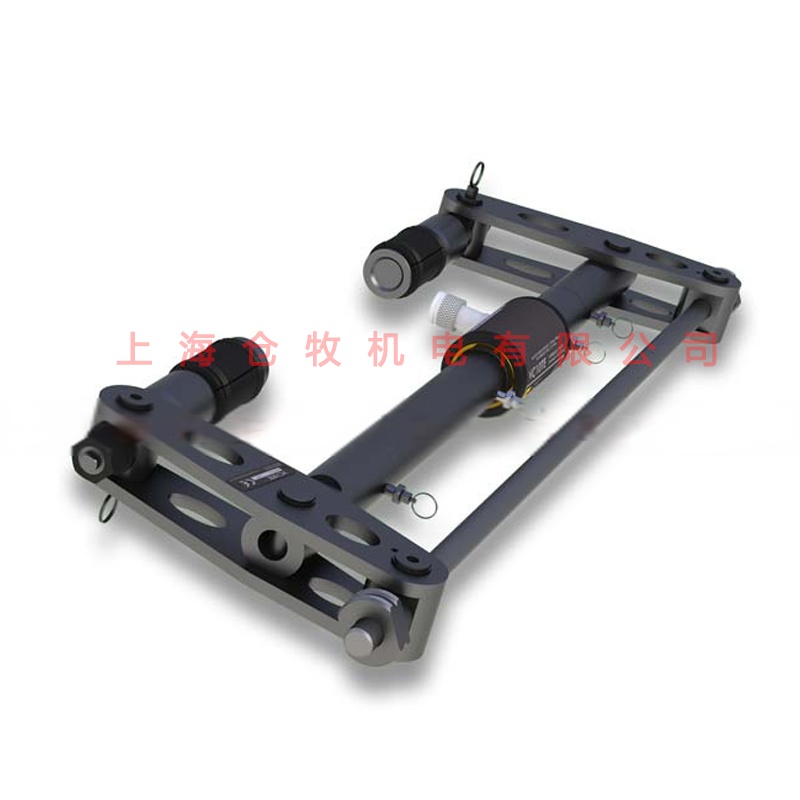

VC RANGE内嵌式换阀法兰分离工具

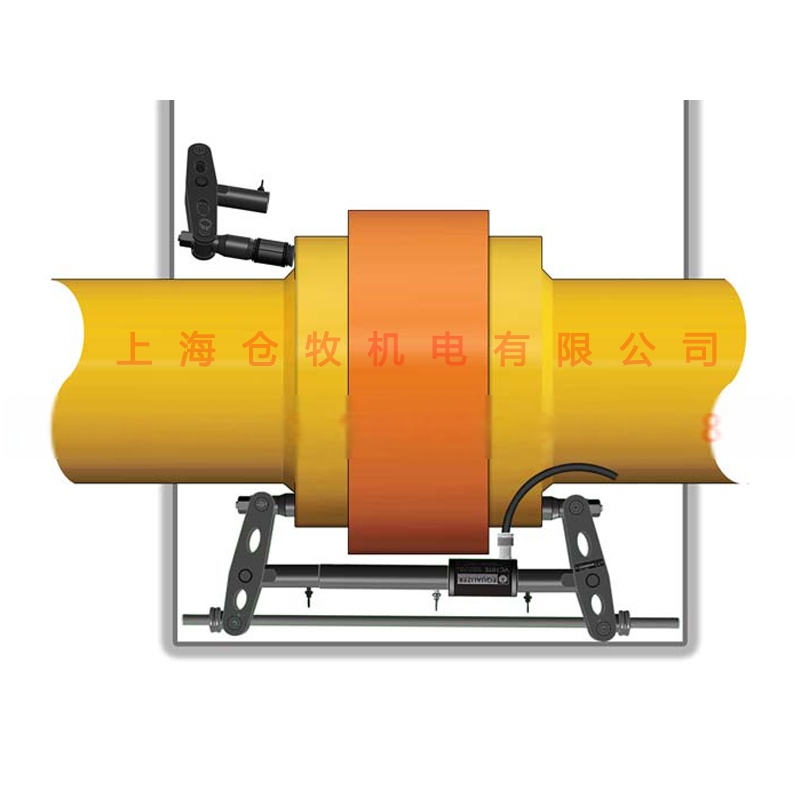

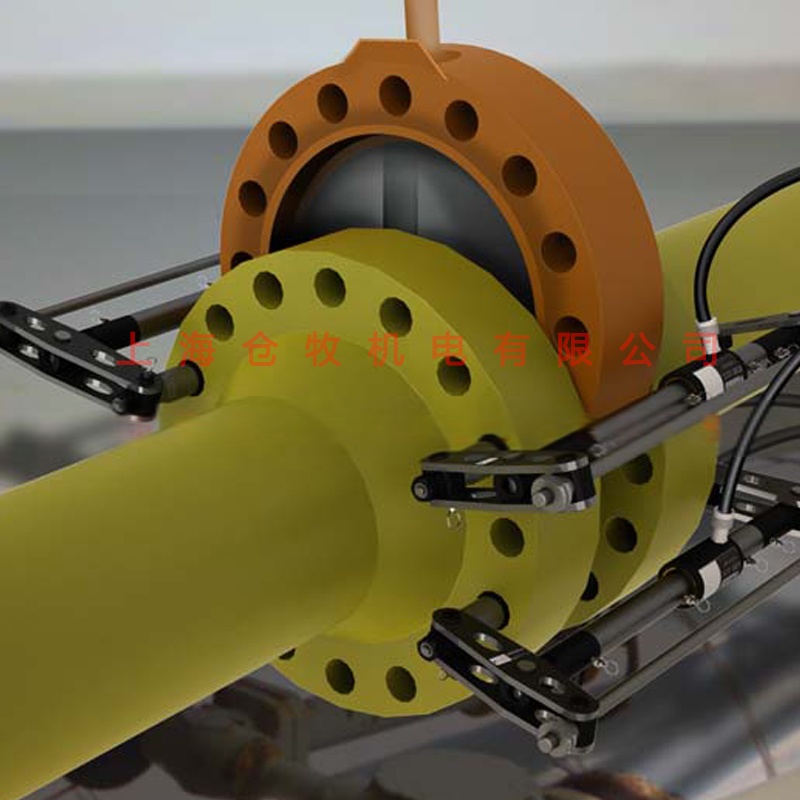

EQ VC系列，针对移除大型法兰盘间的止回阀/蝴蝶阀，铲板/盲板与垫片等需求，而设计的分离工具，此工具的跨度教制式内嵌式的法兰分离器 ，且可视工况需求，调整操作范围。
使用对象：1、大型法兰盘 2、含盲板、挡板或各式阀门的法兰盘 3、单组工具分离出力，可达10T分离力。
特点：
1、可扩张膨胀套环设计。
2、微间隙或无间隙也可以使用。
3、机械式机构锁固螺栓。
4、技术使内嵌式法兰分离器，使其 ，节省时间，操作简便。
5、可量测与可操控的分离出力。
6、可无限次重新装配使用
7、通过所提供的延伸杆，调整所需宽度；此工具可重新组合适用于大型法兰盘的厚度范围，由0至550mm。
8、附加选购套件，可进一步扩大应用范围。
VC10TE和VC13TE内嵌式法兰分离器
VC系列有数种不同选择，每一种都有专属的膨胀套环设计，以适应各种螺栓孔尺寸。
扩张膨胀套环技术，源自于内嵌式法兰分离器系列。
若您的工况需求已超出制式工具的使用范围，请与我们联络，以利提供扩展使用范围的各种套件。
VC10/13TE针对小型法兰盘（或法兰盘之间有盲板或阀门），其螺栓孔的直接介于38.0mm和49.0mm（1.50″to1.93″）
VC10/15TE针对大型法兰盘（或法兰盘之间有盲板或阀门），其螺栓孔的直接介于47.0和62.0mm（1.85″to2.44″）
VC10*18TE针对大型法兰盘（或法兰盘之间有盲板或阀门），其螺栓孔的直接介于59.0mm和75.0mm（2.32″to2.95″）
VC10/25TE针对大型法兰盘（或法兰盘之间有盲板或阀门），其螺栓孔的直接介于75.0mm和107.0mm（2.95″to4.21″）
| 型号 | 分离出力 | 分离距离 | 法兰类型 | 螺栓孔直径 |
| VC10/13TE | 100KN（10.0T） | 151mm（5.9″） | 针对小型法兰盘（或法兰盘之间有盲板或阀门） | 38.0mm-49.0mm（1.50″to1.93″） |
| VC10/15TE | 针对大型法兰盘（或法兰盘之间有盲板或阀门） | 47.0mm-62.0mm（1.85″to2.44″） | ||
| VC10/18TE | 59.0mm-75.0mm（2.32″to2.95″） | |||
| VC10/25TE | 75.0mm-107.0mm（2.95″to4.21″） |
液压工作压力700bar(10000psi)：100KN（10.0T）
分离距离：151mm（5.9″）
| 螺栓孔径尺寸（mm） | 螺栓孔径尺寸（mm） | 膨胀套环 | 工具 |
| 38（1.50″） | 42（1.65″） | M39 | VC10/13TE |
| 41（1.61″） | 45（1.77″） | M42 | |
| 44（1.73″） | 49（1.93″） | M45 | |
| 47.5（1.87″） | 52（2.05″） | M48 | VC10/15TE |
| 50.5（1.99″） | 56（2.20″） | M52 | |
| 55.5（2.19″） | 62（2.44″） | M56 | |
| 59.5（2.34″） | 63（2.48″） | M60 | VC10/18TE |
| 63（2.48″） | 69（2.72″） | M64 | |
| 69（2.72″） | 75（2.95″） | M70 | |
| 75（2.95″） | 81（3.19″） | M76 | VC10/25TE |
| 79（3.11″） | 86（3.39″） | M80 | |
| 83（3.27″） | 88（3.46″） | M84 | |
| 88（3.46″） | 94（3.70″） | M90 | |
| 94（3.70″） | 101（3.98″） | M95 | |
| 99（3.90″） | 107（4.21″） | M100 |
英国EQUAKIZER液压式法兰分离器
工具说明：700bar（10000psi）下
| 型号 | 分离出力 | 分离距离 | 重量 | ||
| 仅 阶 | 使用 阶 （不含增步垫块） | 使用增步垫块 | |||
| SW15TE 液压式法兰分离器 | 155KN (15.5T) | 6.0mm-31..0mm | 6.0mm-62.0mm | 31.0mm-81.0mm | 7.0Kg （15.4lb） |
| SW14.5TI 一体式法兰分离器 | 145KN (14.5T) | 6.0mm-31..0mm | 6.0mm-62.0mm | 31.0mm-81.0mm | 9.0 （19.8lb） |
| SW9TM 机械式法兰分离器 | 90KN （9T） | 6.0mm-31..0mm | 6.0mm-62.0mm | 31.0mm-81.0mm | 5.5 Kg （12.13lb） |
| MG7TM 微间隙法兰分离器 | 68KN （6.8T） | 2.0mm-27.0mm（0.08″-1.06″） | 5.0 Kg （11.0lb） | ||
二、法兰错位校正器
法兰盘校正器是用于确保法兰结合后，无泄漏的主要基本步骤。
造成错位的原因有很多，譬如说悬垂过重，管道在建构中所造成的公差。
在传统上，这些工况都经由链条块，滑轮等设备来达到矫正的目的。
然后这些工法可能费时且须要负责的程序。错位点的辨识、风险评估，器材的认证以及需要众多人员参与。
Equalizer法兰错位校正工具，针对传统法兰出现错位与旋转错位的工况，提供简单， 与现代化的解决方案，可达到 与大幅节省时间的需求。
应用：
可解决下述工况所产生的线性错位与旋转错位。
试车
管线建构
正常检修
管线测试
阀门更换
特性：
可适用于大部分的管道构造
可使用所有卧式与立式法兰盘，包含ANSI/ASME、API、BS、DIN and SPO
可适用离岸与陆地上作业
使用效益：
使用我们的法兰盘错位校正器：
省时
省人工成本
操作
操作
轻巧、方便携带，可于狭小有限的空间使用
优化人员与施工品质
无需中断施工工程的进行
无需使用任何吊具，校具，挂钩等装置
