Z4直流电机
产品特点：西安泰富西玛Z4系列直流电动机比Z2、Z3系列具有更大的优越性，它不仅可用直流机组电源供电，更适用于静止整流电源供电。可广泛应用于冶金工业轧机、金属切削机床、造纸、染织、印刷、水泥、塑料挤出机械等生产厂家：西安泰富西玛电机|西安电机厂
在线咨询： 186-8180-2157 高经理
西安西玛电机：Z4直流电机 http://www.xiantaifuxima.com/dianji_zhiliu373.html
西安西玛直流电机 http://www.taifudianji.com/dianji_zhiliu_list1.html
西安泰富西玛Z4系列直流电机型号说明

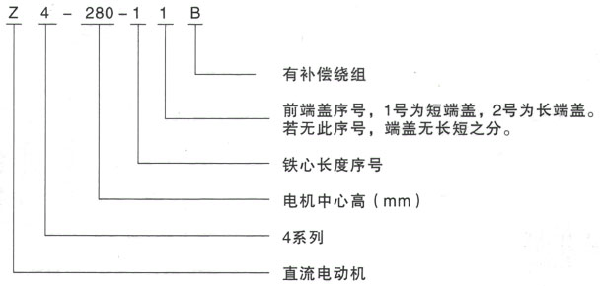

西安泰富西玛Z4系列直流电机以Z4-280-11B为例，Z表示直流电动机，4表示4系列，280表示电机中心高（mm），第-一个1表示铁心长度序号，第二个1表示前端盖序号，1为短端盖，2为长端盖，B表示有补偿绕组。
注：就Z4-112／2-1型号而言，“／”后面第-一位数字代表极数，第二位数字代表铁心长度序号。
西安泰富西玛Z4系列直流电机概述
Z4系列直流电动机：中心高100～355mm是中华人民共和国机械行业标准JB／T6316-92《Z4系列直流电动机技术条件》所规定的标准系列小型直流电动机；中心高400～450mm为标准系列之外的扩充Z4直流电动机；中心高500～710mm是我厂新开发的中型直流电动机。泰富西玛Z4系列直流电动机可广泛应用于冶金工业轧机、金属切削机床、造纸、染织、印刷、水泥、塑料挤出机械等各类工业部门。
Z4系列直流电动机比Z2、Z3系列具有更大的优越性，它不仅可用直流机组电源供电，更适用于静止整流电源供电。而且转动惯量小，具有较好的动态性能，并能承受较高的负载变化率，特别适用于需要平滑调速、效率高、自动稳速、反应灵敏的控制系统，具有当今国际先进水平。
电动机的定额为连续工作连续定额，在海拔不超过1000m、环境空气温度不超过40℃的地区，电动机能按技术数据表中的数据额定运行。本系列西玛电动机采用F级绝缘。
西安西玛Z4系列直流电动机的功率范围由1.5kW至840kW，额定转速有3000、1500、1000、750、600、500、400、300、200r／min共九种，励磁方式为他励，励磁电压为180V，除上述规定的等级外，根据具体情况和用户的需要，可派生出其他的功率、电枢电压、转速及励磁电压值。
额定电压为160V的电动机，在单相桥式整流器供电的情况下，一般需带电抗器工作，外接电抗器的电感数值在电动机铭牌上注明。额定电压440V的电动机，均不需外接电抗器。
本系列电动机性能不仅符合国标GB／T755《旋转电机基本技术要求》，也基本符合德国VDE0530标准。
西安泰富西玛Z4系列直流电机结构简介
(1)基本结构
Z4系列直流电动机采用八角形全叠片结构，不仅空间利用率高，而且当采用静止整流器供电时，能承受脉动电流和快速的负载电流变化。
Z4系列直流电动机一般不带串励绕组，适用于需要正、反转的自动控制技术中。根据用户需要也可以制成带串励绕组。中心高100～280mm的电动机无补偿绕组，但中心高250mm、280mm的电动机根据具体情况和需要可以制成带补偿绕组，中心高315～450mm的电动机带有补偿绕组。
中心高500～710mm的电动机外形安装尺寸及技术要求均符合IEC国际标准，电机的机械尺寸公差符合ISO国际标准。
(2)冷却方式和结构、安装形式
IC06：自带鼓风机的外通风；
ICl7：冷却空气进口为管道，出口为百叶窗排风；
IC37：即冷却空气进出口均为管道；
IC611：全封闭带空气/空气冷却器；
ICW37A86：全封闭带空气/水冷却器。
并有多种派生形式，如自通风型、带轴向风机型、封闭型、空／空冷却器型等。各机座号电动机所需冷却风量、风压、及风机电动机功率等数据见表1。整个系列电机的外壳基本防护等级为IP21S。
| 机座号 | 风量(m3/h) | 静压(Pa) | 风机电动机 | ||
| 功率(kW) | 频率(Hz) | 三相电压(V) | |||
| Z4-100 | 160 | 200 | 0.04 | 50 | 380 |
| Z4-112/2 | 220 | 300 | 0.06 | ||
| Z4-112/4-1 | 220 | 300 | 0.06 | ||
| Z4-112/4-2 | 360 | 450 | 0.18 | ||
| Z4-132 | 360 | 450 | 0.18 | ||
| Z4-160 | 790 | 600 | 0.37 | ||
| Z4-180 | 1600 | 950 | 1.1 | ||
| Z4-200 | 1600 | 950 | 1.1 | ||
| Z4-225 | 3000 | 1400 | 3.0 | ||
| Z4-250 | 3000 | 1400 | 3.0 | ||
| Z4-280 | 4000 | 1600 | 4.0 | ||
| Z4-315 | 5200 | 1600 | 5.5 | ||
| Z4-355 | 5200 | 1600 | 5.5 | ||
| Z4-400 | 7200 | 1800 | 5.5 | ||
| Z4-450 | 9000 | 1800 | 7.5 | ||
电动机出线盒位置从传动端(非换向器端)视之在机座的右侧(即正盒)，如果用户要求出线盒置于机座的另一侧，订货时注明反盒。电动机基本出轴为单轴伸，面对出线盒(正盒)出轴方向为左出轴。如用户需要也可以制成双轴伸。转轴的基本旋转方向从换向器端视之为逆时针旋转。电动机的传动方式为弹性联轴器联接，也可以用于一定径向力的传动方式(皮带或齿轮传动)。
西安泰富西玛Z4系列直流电机附件
根据用户的需要电动机可以设计成能附装测速发电机、脉冲发生器、离心开关以及制动器等的结构形式，具体要求可以与本厂协商。
注：技术数据表中的规格、功率和弱磁调速范围等仅供参考，为了不断地采用新技术、新材料，表中的数据会有变动。
西安西玛电机质量保证
西安西玛电机（集团）股份有限公司是国内专业生产大中型、高低压、交直流电机的大型企业，是集电机设计制造、电气控制、机械加工、模具、铸造、运输等自动化、成套工程为一体的系统化动力系统提供商。产销规模在全国电机行业中名列前茅，连续7年保持了高速增长的发展态势。并已在2004年入围中国机械行业500强，2005年中国电器工业排名第58位。1995年率先在行业取得了ISO9001-1994质量体系认证，2005年8月通过了中国质量认证中心（CQC）的ISO9001-2000质量体系认证。2006年5月通过了ISO14000环境管理体系和OHSAS18000职业健康安全管理体系认证，同时又通过欧洲“CE”，美国“UL”和国家安全强制性“CCC”认证，质量信誉AAA等级企业。主导产品先后或得“部、省、市名-牌产品”及“西安市免-检产品”，“中华之光名-牌产品”等荣誉称号。
为了提高各类机电产品质量，加强售前售后服务，让顾客放心满意，西玛电机坚决执行机械工业部机床工具行业科研设计院所八个单位“质量保证声明”，认真贯彻落实声明中各项条款，并严格按ISO9001:2000质量管理体系各项规章制度，保证做到：
一、认真贯彻执行国家有关标准，严格按标准货合同技术要求制造、检查所生产的产品，不合格不出厂。
二、产品测量基等各类成品份产品总装，联机调试完工后，装配人员对其进行72小时运转考机后方可交检：严格按过有关标准进行跑核试验和可靠性试验，以调高新产品可靠性，消除早期故障。
三、在正常销售条件下，上述成台份产品严格按期交货。功能部件保证在三个月内供货，特殊情况可以提前交货。如发生延期，按质量上台阶“九七”新举措实施赔偿。
四、顾客在使用产品过程中，如发现质量问题，在接到顾客通知后，保证在24小时答复，需现场服务的，48小时内启动，并做到故障不排除维修人员不撤离。
五、产品出厂，技术文件完备。凡属产品质量问题，一律三包维修，产品维修仍达不到出厂要求，产品包退包换。
六、西玛电机产品一经出售终身成本费保修。
西安泰富西玛Z4系列直流电机订货须知
1、 订货前请先查阅西安西玛电机产品样本，确定所需产品的型号规格等数据，尽可能选择样本所列的标准规格产品，在订货合同中请注明电动机的型号、功率、电压、旋转速度、激磁方式、激磁电压及结构安装形式等数据 ，如Z4-180-31 37kW 400V 1000r／min 他励180V，卧式带底脚或IMB3。
2、对产品有特殊要求时，如双轴伸、出线盒位置反盒、转轴逆向旋转等，均需在合同中明确注明。
3、如所需品种规格在本样本所列之外，或另有其他特殊要求时，经双方协商同意后签订合同或试制协议书。
4、西安西玛电机各类产品除电动机的轴伸键外，所有附件均不在供应范围内，用户如需要附件或备件，例如电刷、刷握等，请事先在合同中注明所需的附件或备件的名称规格与数量。
5、如使用环境特殊，需要制成湿热带型，请在原型号后面注明“TH”。
