| 是否有现货： | 是 | 认证： | 行业认证 |
| 适用范围： | 五金 | 产品材料： | 高速钢 |
| 产品加工方法： | 成形模具 | 工序组合程度： | 级进模（也称连续模） |
| 工艺性质： | 成形模 | 作用对象： | 金属 |
| 主要加工设备： | CNC加工中心，慢走丝，精密磨床 | 加工设备数量： | 10 |
| 加工能力： | 200 | 质量体系： | 非标体系 |
| 商标： | 华新达 | 包装： | 木箱 |
| 产量： | 200 |
产品说明

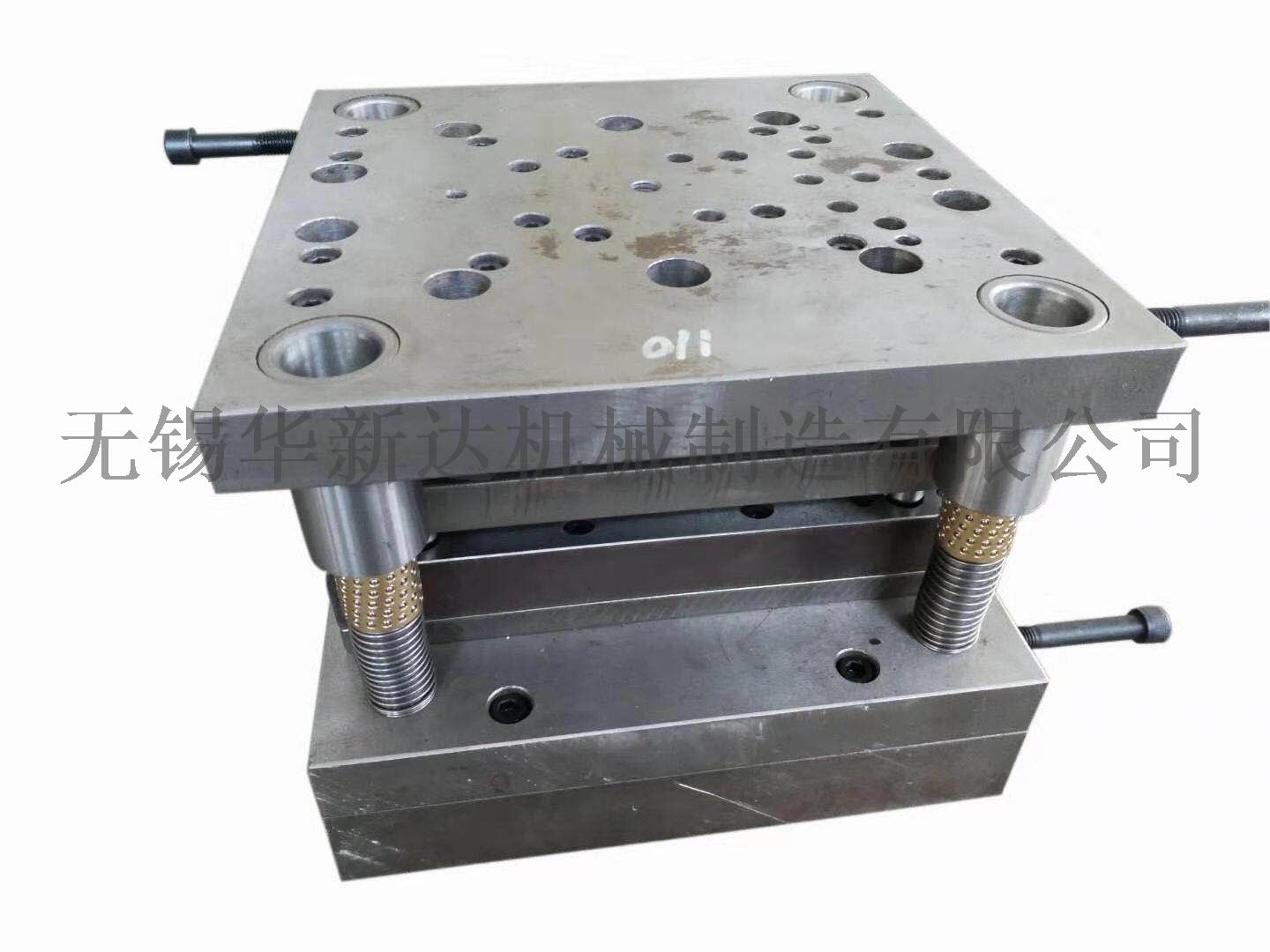

冲模是冲压生产中 的模具。冲模基本上可分为简单模、连续模和复合模三种。 （1）简单冲模 简单冲模是在冲床的一次冲程中只完成一个工序的冲模。工作时条料在凹模上沿两个导板9之间送进，碰到定位销10为止。凸模向下冲压时，冲下的零件(或废料)进入凹模孔，而条料则夹住凸模并随凸模一起回程向上运动。条料碰到卸料板8时(固定在凹模上)被推下，这样，条料继续在导板间送进。重复上述动作，冲下第二个零件。 (2) 连续冲模 冲床的一次冲程中，在模具不同部位上同时完成数道冲压工序的模具，称为连续模，工作时定位销2对准预先冲出的定位孔，上模向下运动，凸模1进行落料，凸模4进行冲孔。当上模回程时，卸料板6从凸模上推下废料。这时再将坯料7向前送进，执行第二次冲裁。如此循环进行，每次送进距离由挡料销控制。 (3) 复合冲模 在一次冲程中，在模具同一部位上同时完成数道冲压工序的模具，称为复合模，复合模的 特点是模具中有一个凸凹模1。凸凹模的外圆是落料凸模刃口，内孔则成为拉深凹模。当滑块带着凸凹模向下运动时，条料首先在凸凹模1和落料凹模4中落料。落料件被下模当中的拉深凸模2顶住，滑块继续向下运动时，凹模随之向下运动进行拉深。顶出器5和卸料器3在滑块的回程中将拉深件9推出模具。复合模适用于产量大、精度高的冲压件。产品实拍图展示
