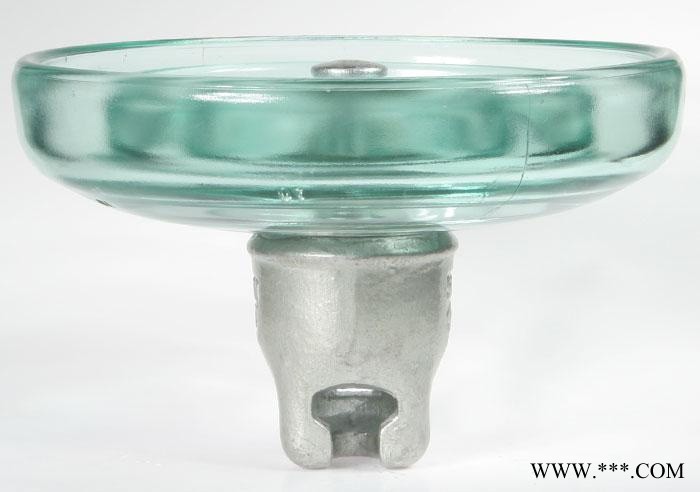

LXAP-160/240 空气动力型盘形悬式玻璃绝缘子 技术参数
|
|
| 通用代号 | U160BP/146M | U160BP/155M | U210BP/127M | U120BP/146M |
| 电气绝缘子型号 | LXAP1-160 | LXAP-160 | LXAP-210 | LXAP-240 |
| ( mm )公称直径 D | 420 | 420 | 420 | 420 |
| ( mm )结构高度 H | 146 | 155 | 170 | 170 |
| ( mm )公称爬电距离 L | 380 | 380 | 380 | 380 |
| ( mm )联接型式 | 20 | 20 | 20 | 20 |
| ( kN )机械破坏负荷 | 160 | 160 | 160 | 160 |
| ( kN )逐个拉伸负荷试验 | 80 | 80 | 80 | 80 |
| ( kV )工频湿耐受电压 | 50 | 50 | 50 | 50 |
| ( kV )雷电冲击耐受电压 | 95 | 95 | 95 | 95 |
| ( P.U )冲击击穿电压 | 2.8 | 2.8 | 2.8 | 2.8 |
| ( kV )工频击穿电压 | * 130 | * 130 | * 130 | * 130 |
| ( µV )无线电干扰 ( 10kV,1MHz) | 50 | 50 | 50 | 50 |
| ( kV )可见电晕 脚 / 帽 | 18/22 | 18/22 | 18/22 | 18/22 |
| 工频电弧试验 | 0.12s/20kA | 0.12s/20kA | 0.12s/20kA | 0.12s/20kA |
| ( kg )绝缘子单片净重 | 7.2 | 7.2 | 7.3 | 7.5 |
由于玻璃绝缘子表层的机械强度高，使表面不易发生裂缝。玻璃的电气强度一般在整个运行期间保持不变，并且其老化过程比瓷要缓慢得多，因此玻璃绝缘子主要由于自损坏而报废，在运行第一年内发生，可是瓷绝缘子的缺陷只有在运行几年以后才开始发现。 采用玻璃绝缘子，可以取消在运行过程中绝缘子进行的带电定期预防性试验。这是因为钢化玻璃的每种损坏都会造成绝缘子的破坏，运行人员在巡线时很容易发现它。当绝缘子损坏时，钢帽和铁脚附近的玻璃碎片被卡住，绝缘子剩余部分的机械强度足以防止绝缘子串断脱。
