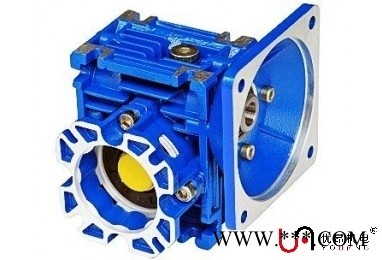

台湾减速机，铝合金蜗轮减速电机，NMRV063-750-25S蜗轮减速电机
     |
|
详细信息
涡轮减速电机
RV减速机是蜗轮蜗杆减速机家族中比较常见的减速机之一，它由蜗杆和蜗轮组成,具有结构紧凑，传动比大，以及在一定条件下具有自锁功能的传动机械，是最常用的减速机之一而且振动小，噪音低，能耗低。
NMRV 系列减速机配套用于食品、皮革、纺织、玻璃、陶瓷、医疗、化工、轻工等机械设备等行业，尤适用于各类自动线传动减速机。
性能特点：
◆ 垂直输出、结构紧凑、高精度的蜗轮蝇杆传动保证了工作平稳噪音低、寿命长。
◆ 安装方式：底脚安装、空心轴安装、法兰安装、扭力臂安装、小法兰安装。
◆ 安装方式：底脚安装、空心轴安装、法兰安装、扭力臂安装、小法兰安装。
◆ 输入方式：电机直联、电机皮带联接或输入轴、联接法兰输入。
◆ 输出方式：空心轴输出或实心轴输出，平均效率为80%。
◆ 双级组合可有更大的速比。
技术参数：
速比范围：基本型5～5500，三级以上组合型可达到32625扭矩范围：2～300 Nm功率范围：0.045～22kW
安装方式: 底脚安装、空心轴安装、法兰安装、扭力臂安装、小法兰安装。
中心距:25 30 40 50 63 75 90 110 130 150
速比: 5 7.5 10 15 20 25 30 40 50 60 80 100
基本型号：
RV25 RV30 RV40 RV50 RV63 RV75 RV90 RV110 RV130 RV150 RV180
NRV25、NRV30、NRV40、NRV50、NRV63、NRV75、NRV90、NRV110、NRV130、NRV150
NMRV25、NMRV30、NMRV40、NMRV50、NMRV63、NMRV75、NMRV90、NMRV110、NMRV130、NMRV150
.型式：
铝合金减速机输入型式分为孔输入、轴输入、带延伸的轴输入、带延
伸的法兰输入四种，输出形式分为孔输出、单向轴输出、双向轴输
出、法兰输出四种。 F…（1—2）带输出法兰。VS配同向输入轴。AS
配单向输出轴。AB配双向输出轴。
3.减速机单机速比有7.5、10、15、20、25、30、40、50、60、80、
100
带输出法兰加32，单向输出轴加13元，AZ双向输出轴加16元，
扭力臂19
RV蜗轮蜗杆减速机工作条件
1、传动平稳、振动、冲击和噪音均小，减速比大，通用性广，能与各种机械设备配套使用。
2、能以单级传动获得较大的传动比，结构紧凑，大部分型号减速机有较好的自锁性，对有制动要求的机械设备能节省制动装置。
3、蜗杆螺牙与蜗轮齿面的啮合摩擦损耗较大，因此传动效率要比齿轮低，容易发热和温度较高。
4、对润滑和冷却要求较高一些。
5、互配性好，蜗轮蜗杆均按国家的标准制造，轴承、油封等均用标准件。
6、箱体型式有基本型（箱体为带有底脚板的立式或卧式两种结构）和万能型（箱体为长方体，多面设有固定螺孔，不带底脚板或另装底脚板等多种结构型式）
7、输入轴联接方式有基本型（单输入轴及双输入轴）、带电机法兰两种。
8、输出、输入轴位置方向有输入轴在下及在上；输出轴向上及向下；输入轴向上及向下。
9、可用2台或3台减速机组成多级减速机，以获得极大的传动比。
RV蜗轮蜗杆减速机注意事项
1、RV蜗轮减速机的蜗杆转速不能超过1500r/min。
2、工作环境温度为-40℃-+40℃，当工作环境温度低于0℃时，起动前润滑油必须加热至0℃以上，当工作环境温度高于40℃时，必须采取冷却措施。
3、蜗轮减速机入轴可正反转动。
RV蜗轮蜗杆减速机形式说明
RV减速机的输入形式分为：孔输入、轴输入、延伸蜗杆轴型；
RV减速机输出型形式分为：孔输出、单向轴输出、双向轴输出。
RV蜗轮蜗杆减速机安装
1、可按实际要求采用多种安装形式，多个面均能安装；
2、安装必须牢固、可靠；
3、原动机、减速机的工作机构之间须仔细对中，误差不得大于所用联轴器的许用补偿；
4、安装后用手转动，必须灵活、无卡滞现象。
铝合金减速机可简称为NMRV蜗轮减速机、NMRV蜗轮蜗杆减速机以及NMRV减速机等。它的外型是触入先进技术的“方箱形”结构，箱体用优质铝合金压铸成形，具有强度强、重量轻、外观精美、散热性能高、环保、使用寿命长等优点。它是现代传动装置实现单机传动以及生产流水线中实现机电一体化的最佳选择。被广泛应用于食品机械、印刷机械、冶金机械、电线电缆机械、传送机械、化工机械、纺织机械、印染机械以及制药机械等领域
蜗轮蜗杆减速机为了提高效率，一般均采用有色金属做蜗轮， 采用较硬的钢材做蜗杆，由于它是滑动摩擦传动，在运行过程中，就会产生较高的热量，使减速机各零件和密封之间热膨胀产生差异，从而在各配合面产生间隙，而油液由于温度的升高变稀，容易造成泄漏。主要原因有四点，一是材质的搭配是否合理，二是啮合磨擦面的表面质量，三是润滑油的选择，添加量是否正确，四是装配质量和使用环境。
蜗轮一般采用锡青铜，配对的蜗杆材料一般用45钢淬硬至HR5一55,还常用40C:淬硬HRC50一55，经蜗杆磨床磨削至粗糙度RaO. 8 fcm,减速机正常运行时，蜗杆就象一把淬硬的“锉刀”，不停地锉削蜗轮，使蜗轮产生磨损。一般来说，这种磨损很慢，像某厂有些减速机可以使用10年以上。如果磨损速度较快，就要考虑减速机的选型是否正确，是否有超负荷运行，蜗轮蜗杆的材质，装配质量或使用环境等原因。
RV铝合金蜗轮蜗杆减速机以优质铝合金压铸而成、箱体外形美观，具有结构紧凑、散热性能好、安装简易、转动速比大、扭矩大、承受过载能力高并能够方便的与其他传动机械组合使用。RV减速机目前已广泛应用于皮革、纺织、医疗、食品、化工、玻璃、陶瓷等各种机械设备的减速传动，深受用户的好评。是目前现代工业装备实现大扭矩、大速比低噪音、高稳定机械减速传动控制装置的最佳选择。RV减速机输入型式分为孔输入、轴输入、带延伸的轴输入、带延伸的法兰输入四种，输出形式分为孔输出、单向轴输出、双向轴输出、法兰输出四种。
产品描述：具有以下优势性能：1传动速比大.扭矩大.承受过载能力高.2机械结构紧凑.体积轻巧.3热交换性能好.散热快.小型高效 4 适用性强.安全可靠性大.5运行平稳.噪音小经久耐用；主要有RV,NRV,NMRV,RW,NRW,NMRW系列蜗轮蜗杆减速机
蜗轮蜗杆减速机的主要特点是具有反向自锁功能，可以有较大的减速比，输入轴和输出轴不在同一轴线上，也不在同一平面上。但是一般体积较大，传动效率不高，精度不高。谐波减速机的谐波传动是利用柔性元件可控的弹性变形来传递运动和动力的，体积不大、精度很高，但缺点是柔轮寿命有限、不耐冲击，刚性与金属件相比较差。输入转速不能太高。行星减速机其优点是结构比较紧凑，回程间隙小、精度较高，使用寿命很长，额定输出扭矩可以做的很大。但价格略贵。齿轮减速机具有体积小，传递扭矩大的特点。齿轮减速机在模块组合体系基础上设计制造，有极多的电机组合、安装形式和结构方案，传动比分级细密，满足不同的使用工况，实现机电一体化。齿轮减速机传动效率高，耗能低，性能优越。摆线针轮减速机是一种采用摆线针齿啮合行星传动原理的传动机型，是一种理想的传动装置，具有许多优点，用途广泛，并可正反运转。
蜗轮蜗杆减速机是一种具有结构紧凑，传动比大，以及在一定条件下具有自锁功能的传动机械，是最常用的减速机之一，其中，中空轴式蜗齿减速机不仅具有以上的特点，而且安装方便，结构合理，越来越得到广泛应用。中空轴式蜗齿减速机在蜗轮蜗杆减速器输人端加装一个斜齿轮减速器，构成的多级减速器可获得非常低的输出速度，是斜齿轮级和蜗齿级的组合比单纯涡轮减速机具有更高的效率。而且振动小，噪音低，能耗低。
铝合金减速机主要由蜗轮、蜗轮箱、滚珠轴承、出入轴、马达连续盘、蜗杆、出力轴盖、端盖等构成，其它小配件包括油封、油栓、扣环、密式油封、O型环、六角承窝头螺丝、双圆键、牛皮纸垫片等。
材质说明
外壳：铝合金（机座：025-090），铸铁（110-150）；
蜗杆：20Cr刚，碳、氮共渗处理（精磨后保持齿面硬度HRC60，硬层厚度>0.5mm）；
蜗轮：特殊配置的耐磨铝青铜。
涂漆：铝合金（机座：025-090）
1.抛丸处理后，特种防腐处理（保持银白合金色感，并耐汽油、二甲苯等有机溶剂的腐蚀）；
2.磷化处理后，喷涂RAL5010蓝色烘烤漆；
3安装守则
1、铝合金减速机必须牢固地安装在机器上，不能出现松散的状况。
2、在对其进行安装时，必须再次看清楚转向是否正确。
3、如果铝合金减速机在使用前已经放置过一段较长的时间，而油封又没有浸在润滑油中时，应当立即把油封更换掉。
4、务必要避免把铝合金减速机安装于太阳猛烈的场所，或者极端恶劣的环境下。如果与电机配套使用时，务必要为电机安装散热装置，提高流通空气，避免影响散热效率。
5、请遵守铝合金减速机的工作环境标准值（-5～40℃），如果超过标准数值，应该进行调整或者技术处理。
6、各主要部件（蜗轮、联轴器、轴等）必须要紧固地安装在输出轴上，使用标准的螺丝孔或者其他装置来确保正确的操作，避免造成轴承的损坏。
7、务必不能让油封和排气阀沾上任何油漆。
8、如铝合金减速机上设有注油孔的话，使用前应该把运输用的塞子换掉，改用一个排气塞子。使用前必须先检查润滑油位。
9、首次使用时不要马上把负载提到最高，应该逐步增加。
10、与电机配套使用时，需要在周边装置保护措施，预防损坏。
11、当操作环境低于～30摄氏度或者高于60摄氏度时，必须更换特殊材质的油封。
12、铝合金减速机要放在平整或者刚性支援的地方，并具避免其周边所以可预知的异常振动，建议用垫圈预紧的脚螺栓。
13、当铝合金减速机在户外工作时，要为其做好防护、防晒、防雨等措施。
14、减速机的输出轴端安装小齿轮、联轴器或者带轮时，要采用轴端螺孔压入方式，并严禁敲击。
15、新的铝合金减速机首次运行160小时左右，应当重新更换润滑油，以后换润滑油的周期约为4500小时。
16、减速机箱体内的应该保留足够的润滑油，并定时检查油的量度。
17、禁止采用合成油与矿物质油混合来使用[1] 。
4注意事项
编辑
当使用环境低于摄氏0度时，必须要考虑以下条件：
1、使用的电机必须适合在低温环境中工作。
2、电机的功率必须要满足在低温起动时较大的扭矩要求。
3、如果铝合金减速机的外壳是铸铁材质要注意外壳要变得比较脆，尽量避免过度的冲击负载。
4、在设备刚使用时，润滑油的粘度会较高有问题时，应该先让机器空载运转几分钟后进行加载，免导致发生其它设备故障。
5特性
编辑
1、铝合金减速机能与电机、双法兰电磁离合刹车组或者无级变速器等传动设备巧妙地组成一体。
2、可用法兰或转矩臂安装，故能在负载中按需调节速度。
2、机形小，重量轻，且无需使用联轴器、链条、链轮等传动件。
3、空间小，直接安装于机器侧的输入轴上，可有效节省空间。
4、成本低，由于直接安装，不需传动部件，可缩短组装时间，在总体上可降低成本。
5、安装容易、运转平稳、使用寿命长、承载能力高。由于可直接与电机对接安装，可完全避免接触传动另件，故不需安全罩也可确保安全。
【详细说明】
RV系列蜗轮蜗杆减速机按Q/MD1-2000技术质量标准设计制造。
产品在符合按国家标准GB10085-88蜗杆轮参数基础之上，蜗轮蜗杆减速器吸取国内外最先进科技，独具新颖一格的“方箱型"外结构，箱体外形美观，以优质铝合金压铸而成。
1.机械结构紧凑、体积轻巧、小型高效；
2.热交换性能好，散热快；90W单相微型涡轮调速电机 调速小电机大量直销
3.安装简易、灵活轻捷、性能优越、易于维护检修；
4.传动速比大、扭矩大、承受过载能力高；
5.ZA ;
6.适用性强、安全可靠性大。
RV系列蜗轮减速机目前已广泛应用于冶金、矿山、输送、水利、化工、食品、饮料、纺织、烟草、包装、环保等众多行业和领域工艺装备的机械减速装置，深受用户的好评、是目前现代工业装备实现大速比低噪音、高稳定机械减速传动控制装置的最佳选择。
技术参数： 60W单相微型涡轮调速电机 调速小电机大量直销
功 率：0.06KW～7.5KW
转 矩：2.6N·m～2379N·m
传动比：7.5-100
NRV型-------带输入蜗杆减速机；
NMRV型------带输入法兰蜗杆减速机；
PC型--------前置斜齿轮减速模块蜗杆减速机；
PCRV型------PC+NRV组合型减速机；
NRV+NMRV型--带输入轴型双级联体蜗杆减速机；
NMRV+NMRV型-带输入法兰型双级联体蜗杆减速机
蜗轮蜗杆减速机型号:
RV25、RV30、RV40、RV50、RV63、RV75、RV90、RV110、RV130、RV150
NRV25、NRV30、NRV40、NRV50、NRV63、NRV75、NRV90、NRV110、NRV130、NRV150
NMRV25、NMRV30、NMRV40、NMRV50、NMRV63、NMRV75、NMRV90、NMRV110、NMRV130、NMRV150
