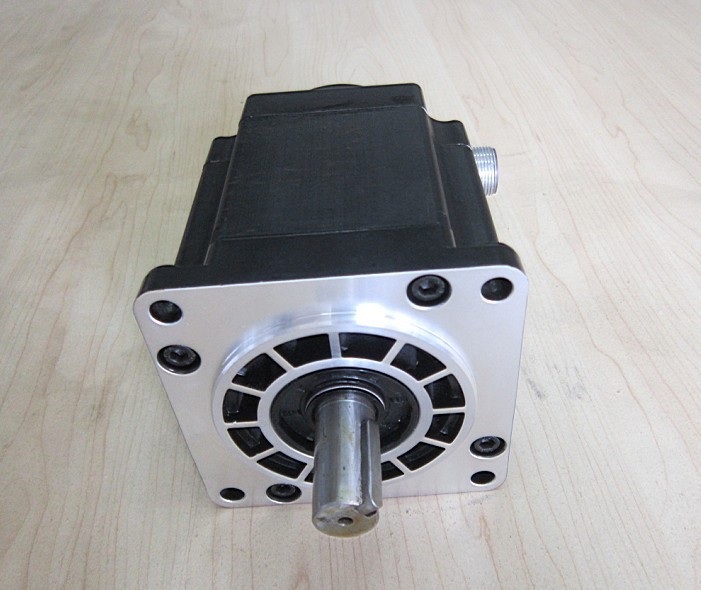

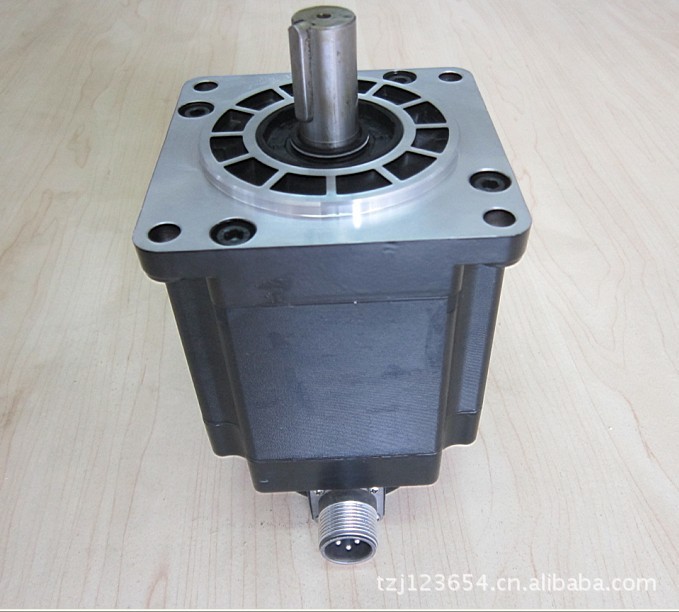

采用交流伺服控制原理，三相正弦电流驱动，具有高转矩、低震动、发热小、可靠性高等优点，运行性能较二相、五相混合式步进电机有了全面的提高，运行效果可与进口电机相媲美。
通用规格（General specificati***）
步距精度………………&plu**n;5%
温升……………………80℃ Max
环境温度………………-20℃～+50℃
绝缘电阻………………100MΩMin 500VDC
耐压……………………500V AC 1minute
径向跳动………………**0.06mm（450g负载）
轴向跳动………………**0.08mm（450g负载）
电气规格（Specificati***）
| 型号 | 步距角 | 电机长度 | 保持转矩 | 额定电流 | 驱动器电源输入 | 转子惯量 | 电机重量 | 适配驱动器 |
| Model | Step Angle （°） | Length L(mm) | Holding Torque (N.m) | Current (A/Phase) | Power supply | Rotor inertia (Kg.cm2) | Weight (Kg) | Matched drive |
| BSHB31112 | 1.2 | 124.5 | 8 | 2.5 | AC220V3.5A | 6 | 5 | DQ3522M DQ3722M |
| BSHB31115 | 148 | 12 | 3.5 | AC220V3.5A | 9.72 | 6.6 | DQ3522M DQ3722M | |
| BSHB31118 | 182 | 16 | 3.75 | AC220V3.5A | 13.56 | 9 | DQ3722M | |
| BSHB31122 | 216 | 20 | 4 | AC220V3.5A | 11.1 | 11.1 | DQ3722M |
| 型号 | D(mm) | 备注 |
| BSHB31112 | 19 | 平建6×30 |
| BSHB31115 | 19 | 平建6×30 |
| BSHB31118 | 19 | 平建6×30 |
| BSHB31122 | 19 | 平建6×30 |
| 序号 | 1 | 2 | 3 | 4 |
| 相序 | U | V | W | GND |
