深圳市踢踢电子有限公司

用途：	通用	运转速度：	低速
结构及工作原理：	有刷直流电动机	励磁方式：	他励
减速电机直径：	24mm	产量：	5000000/年

深圳市踢踢电子有限公司， 专业生产直流减速电机

天文仪器用减速电机,机器人用直流行星减速电机,电动工具用减速马达

供应微型直流减速电机，用于视频监控,驱动等,直径10m-57m.

产品特点:

TTMOTOR公司生产的微型直流齿轮减速电机

1.采用全金属的小模数中碳钢齿轮结构.
2.外观及结构设计上力求轻薄短小，紧凑并轻量化.
3.在有限的体积内使齿轮的模数设计到0.15m,并对输出的扭矩做了较大的提高， 具备了低间隙，高效率，低噪音（≤50分贝），大扭矩的特点
4.价格低廉,部份电机可以更换成无刷电机, 寿命更长.
5.交货速度快, 批量一致性好.
6.噪音低、体积小
7.适用于高精度仪器、数码产品、机器人、自动门锁 玩具等

电压：3V 4.5V 6V 12V 24V

转速：1rpm--1500rpm
力矩: 力矩
直径: 24MM

长度: 根据客人转速要求而定.

出轴外径: 4m,6MM （出轴长短可根据客户的要求设计）

输出轴 可以做成 M3螺纹, M4螺纹.(需定制)


24m行星减速器 减速比：

3.7 5.2 L=26

14 19 27 L= 34.5

51 71 100 139 L= 42.5

189 264 369 516 720 L= 51

981 1370 1913 2671 3730 L=42


主要用途：标签打印机、标签剥离机、条码打印机、机器人、电子门锁、打印机、电子监控器、美容仪器、展示架、柜台、自动售货机等.

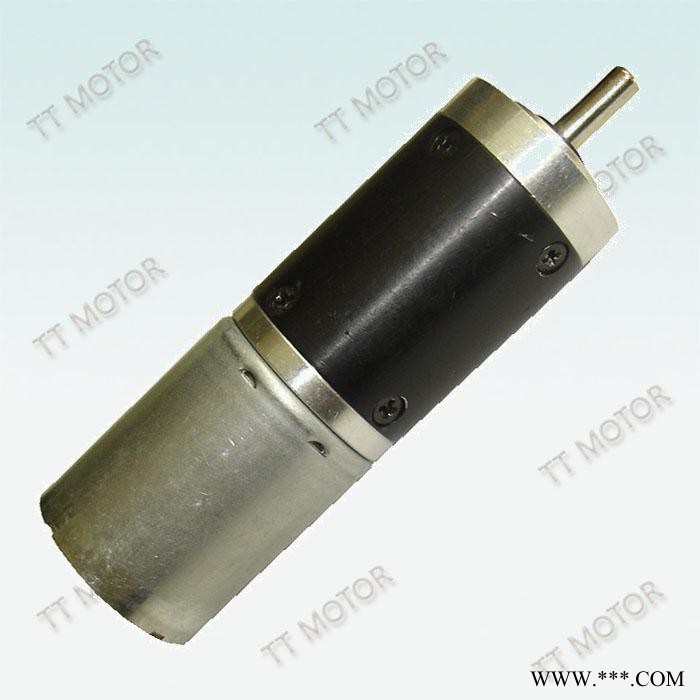

“行星齿轮电机(GMP24-370CA)”其他说明

电机型号	额定电压	空载转速	空载电流	额定转速	额定转矩	额定电流	输出功率	堵转力矩	堵转电流
	VDC	r/min	mA	r/min	g	mA	W	g	A
TRF-370CA-22170	6	5600	50	4800	24	300	1.18	186	2.1
TRF-370CA-15360	12	5600	25	4800	24	160	1.18	186	1.06
TRF-370CA-12560	12	3700	20	3000	20	90	0.62	125	0.46

齿轮减速电机技术参数
齿轮电机型号:GMP24-370CA-22170

减速比	4	19	27	51	100	189	264	369	981	1370
减速器长度 mm	26	28	28	32.5	32.5	37.5	37.5	37.5	42	42
空载转速 rpm	1300	280	195	104	54	29	21	15	5.7	4.1
额定转速 rpm	1200	253	178	94	48	25	18	13	5.1	3.8
额定转矩 kg	0.077	0.32	0.45	0.73	1.44	2.49	3.48	4.43	5	5
瞬间允许转矩 kg	0.6	2.47	3.52	5.7	11.2	15	15	15	15	15

齿轮电机型号:GMP24-370CA-15360

减速比	4	19	27	51	100	189	264	369	981	1370
减速器长度 mm	26	28	28	32.5	32.5	37.5	37.5	37.5	42	42
空载转速 rpm	1300	280	195	104	54	29	21	15	5.7	4.1
额定转速 rpm	1200	253	178	94	48	25	18	13	5.1	3.8
额定转矩 kg	0.077	0.32	0.45	0.73	1.44	2.49	3.48	4.43	5	5
瞬间允许转矩 kg	0.6	2.47	3.52	5.7	11.2	15	15	15	15	15

齿轮电机型号:GMP24-370CA-12560

减速比	4	19	27	51	100	189	264	369	981	1370
减速器长度 mm	26	28	28	32.5	32.5	37.5	37.5	37.5	42	42
空载转速 rpm	870	180	130	69	35	19	13.6	10	3.8	2.7
额定转速 rpm	750	158	110	59	30	16	11.4	8	3.5	2.6
额定转矩 kg	0.065	0.27	0.38	0.61	1.2	2.1	2.9	4	5	5
瞬间允许转矩 kg	0.4	1.67	2.36	3.83	7.5	13	15	15	15	15
