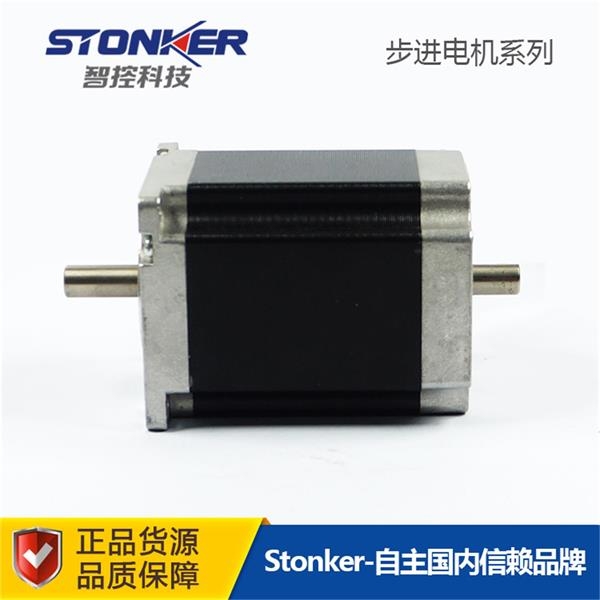

57双轴两相步进电机57BH2B76-304 单双出轴步进电机 机身长76mm
57双轴两相步进电机57BH2B76-304采用优质冷轧硅钢片和耐高温永磁体制造，采用业界先进的磁路设计方案，具有输出转矩大、温升低、可靠性高的特点。具有良好的内部阻尼特性，运行平稳，无明显振荡区。57系列步进电机标准出轴为光轴，轴直径6.35/8mm,伸出轴长度21mm，引线数为4，可按用户要求洗单扁平轴，双出轴，出轴长度；也可按用户要求定制电气参数，如电流大小。或用户使用环境参数，如供电电压36V，要求低速大力矩；还可用户提供样品定制步进电机。
57双轴两相步进电机57BH2B76-304， 法兰尺寸57mm，角度误差:±0.09°，轴向容许负载:15N，径向容许负载:90N。
步距角1.8° 扭矩2.5N.m，电流3A，机身长76MM，轴径Φ8MM，铣扁，出轴长21.5mm。配套VC-20803A两相直流驱动器驱动.
57双轴两相步进电机57BH2B76-304广泛应用于打印机、打字机、复印机和传真机等办公自动化设备，机械、纺织、化工，轻工、包装、军工、电子、医疗器械、激光、雕刻、数控、舞台灯光等行业的自动化控制系统。
型号：57BH2B76-304步进电机
步距角：1.8°
电流：3.0A
电阻：1.0Ω
电感：3.5mH
静力矩：2.00Nm
传动惯量：440g.cm2
引线数：4
重量：1.05kg
轴径：8mm
驱动电压：12V/24V

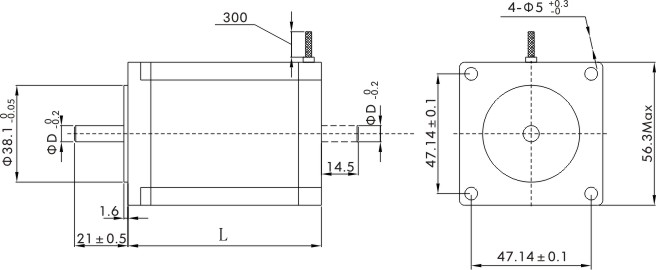

尺寸：56.3mm*56.3mm*76mm
法兰尺寸: 57mm
步距角精度:±5%
绝缘耐压:500V AC/Min
绝缘电阻:100MΩ/Min 500V DC
马达表面温度: 80℃ Max
湿度范围:20% -90%RH
匹配驱动器:VC-20803A/ZC-SR4N
配套VC-20803A两相直流步进驱动器
输出电流0.9-3.0A
直流电源电压24-80VDC
步进脉冲频率：1-15Khz
温度：-20℃~+50℃
湿度：40~90%RH
外形尺寸：106*65*30mm
重量：0.8KG
脉冲+方向/正负脉冲控制方式
8档细分数可选
8档相电流可选
控制信号5-24V兼容
冷却方式：自然冷却和外部强制风冷
使用环境：避免粉尘，油雾及腐蚀气体
多重电气保护
适配42-57mm步进马达
扩展问题：
(1)步进电机的“步”指的是“步距角”：它表示控制系统每发一个步进脉冲信号，电机所转动 的角度。电机出厂时给出了一个‘电机固有步距角’的值，比如0.9°/1.8°（表示半步工作时为0.9°、整步工作时为1.8°），电机实际工作时的真正步距角和驱动器有关。驱动器通过细分，把步距角变小。
(2)细分功能完全是由驱动器靠精确控制电机的相电流所产生，与电机无关。
步进电机的优点：
对于步进电机这种设备，在工业行业中频繁使用到，由于该设备结构好，在应用中能发挥优越功能。所以随着人们需求量的增加，该设备的使用更是广泛起来。
1、工作效率高：这里指工作效率高通常是指步进电机额定功率点的效率，在应用的时候不需要其他电流的控制，电机本身工作效率提高，跟一般的电机相比，更具有节能功能，尤其是在转速比较低的时候，这种优势就更加明显。
2、启动电流小：根据变频特性，启动的时候其电流非常小，在应用中真正的达到了环保作用的，跟一般的电机相比，这种优势也更加显著。
3、力能指标好：除了以上的优势之外，步进电机还有一个优势则是力能指标好，在负荷工作状态下，其工作的质量依旧良好，不会因为负荷状态工作，而出现各种问题。
4、体积小：由于步进电机使用高性能的材料，让其体积和重量大大的缩短。
步进电机缺点：
第一，低转速运行的时候容易发生异常抖动；
第二，高转速运行时转矩损失大；
第三，对比伺服电机来说，步进电机精度较低。由于这个缺点决定了步进电机的工作转速不能太高，一般都是在300-500转每分钟。对于精度要求不太高，转速要求较低的客户，步进电机是数控电机里面的**。
很多用户在选购步进电机的时候不懂得如何选型，因为步进电机不像其他电机那样，有功率参照，步进电机的主要参考参数：步距角，保持转矩和电机长度。
