深圳市艾德菲电子科技有限公司

一、 主要特点

1.  使用微处理器和**用控制算法，实现了智能控制。

2.  四个工作时间段，其中三个时间段可任意调解功率（10%-90%可调）。

3.  内置高**度升压型恒流源，可直接驱动LED灯，而且电流可调，方便不同灯具使用，并且可能实现多级调光。

4.  科学的蓄电池管理方式，当出现过放时，对蓄电池进行提升电压充电，进行一次补偿维护，正常使用时，使用直充充电和浮充结合的充电方式，增强了蓄电池的使用寿命；同时具有高**度温度补偿，使充电控制更加。

5.  参数设置具有掉电保存功能，即系统模式和控制参数等重要数据均保存在芯片内部，掉电后不丢失，使调节更加方便，系统工作更**。

6.  充电回路采用双MOS串联式控制回路，使回路电压损失较使用二极管的电路降低近一半，充电采用PWM模糊控制，使充电效率大幅提高，用电时间大大增加。

7.  LED直观显示太阳能电池、蓄电池和负载的状态，数码管显示调节参数，让用户实时了解系统运行状况，并且具有丰富的参数设置，用户可以根据不同使用环境设置相应的工作模式。

8.  具有过充、过放保护，太阳能电池板反接保护以及TVS防雷保护，无跳线设计，可提高系统的**性、耐用性。

9.  所有控制**部采用工业级芯片和**密元器件，能在寒冷、高温、潮湿环境正常运行。同时使用晶振定时控制，使定时控制更加。

10. 使用了数字LED显示及设置，采用数字式电流调节，一键式操作即可完成所有设置，使用方便直观。

二、 系统说明

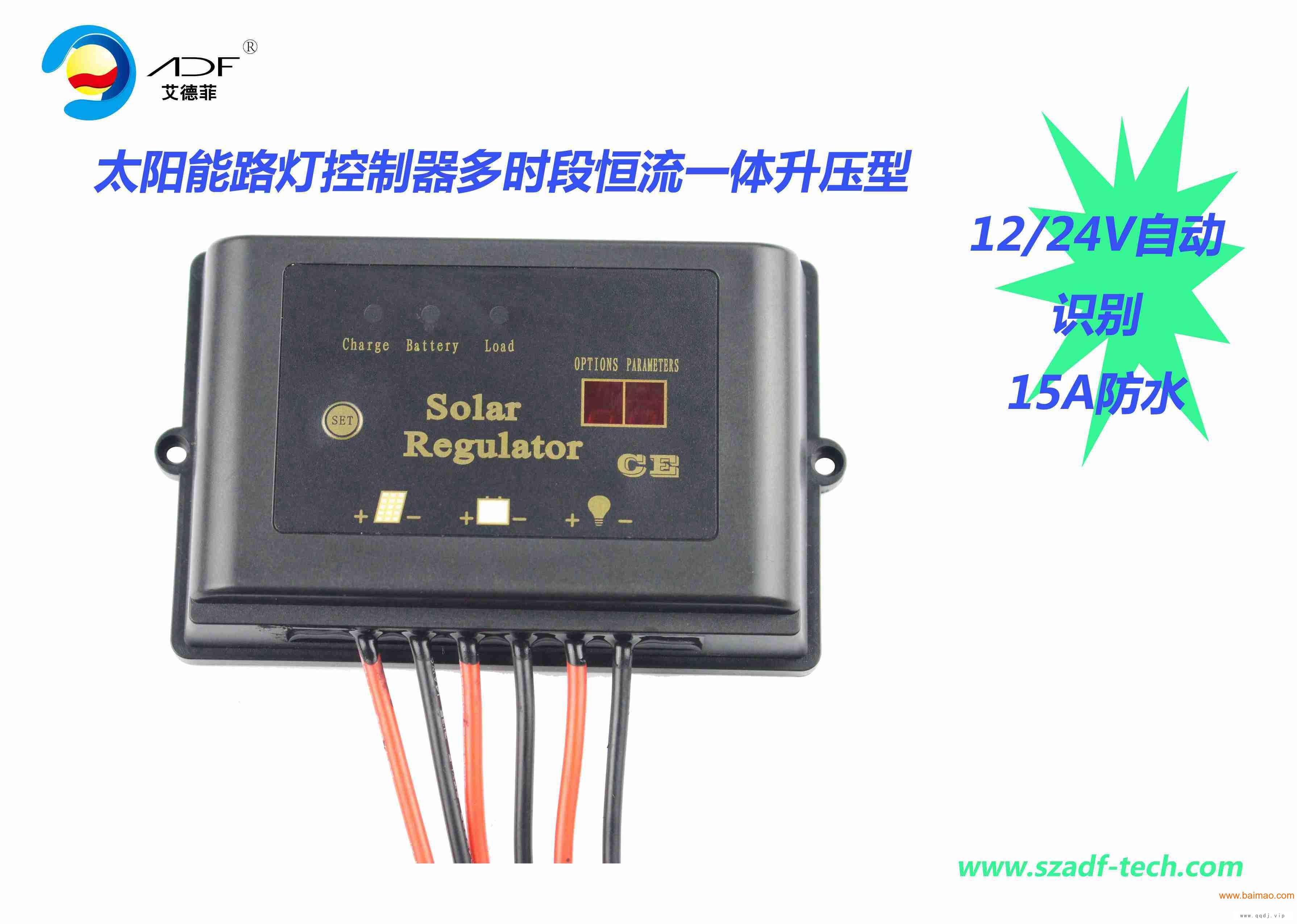

本控制器**为太阳能LED路灯系统设计，内部集成高**度LED恒流驱动芯片，可直接驱动LED路灯，体积小，易于安装，使用**方便。本产品将太阳能控制器和LED恒流源集成一体，采用高功率密度设计，可驱动90W的LED路灯，效率可达95%，控制**度优于5%。本控制器采用智能数字式电流调节方式，通过按键即可调节电流大小，取消了使用电位器调整电流值，避免了因电位器震动偏位、温漂而出现的误差，提高了**性和**性。支持多时段和LED调光控制，使负载控制更加灵活。同时具有独特的短路和防反接保护，充满、过放自动关断、恢复等**功能保护措施，详细的充电指示、蓄电池状态、负载及各种故障指示。本控制器通过电脑芯片对蓄电池电压、光电池电压、放电电流、环境温度等参数进行采样，通过**用控制模型计算，实现符合蓄电池特性的放电率、温度补偿修正的高**控制，并采用了智能**的PWM模糊充电方式对蓄电池进行充电，采用7段式电压控制，**蓄电池工作在状态，大大延长了蓄电池的使用寿命。

三、参数说明
