| 是否有现货： | 否 | 认证： | ISO9001 |
| 形状： | 扁平形 | 性质： | 密封 |
| 材质： | 不锈钢 | 品牌： | 卓瑞密封 |
| 截面形状： | O型 | 作用： | 固定密封 |
| 适用范围： | 泵 | 厚度： | 4 |
| 使用温度： | 650 | 使用压力： | 25 |
| 型号： | Sinston | 规格： | Dn100 pn25 |
| 商标： | Sinston | 包装： | 木箱 |
| 产量： | 1000000 |

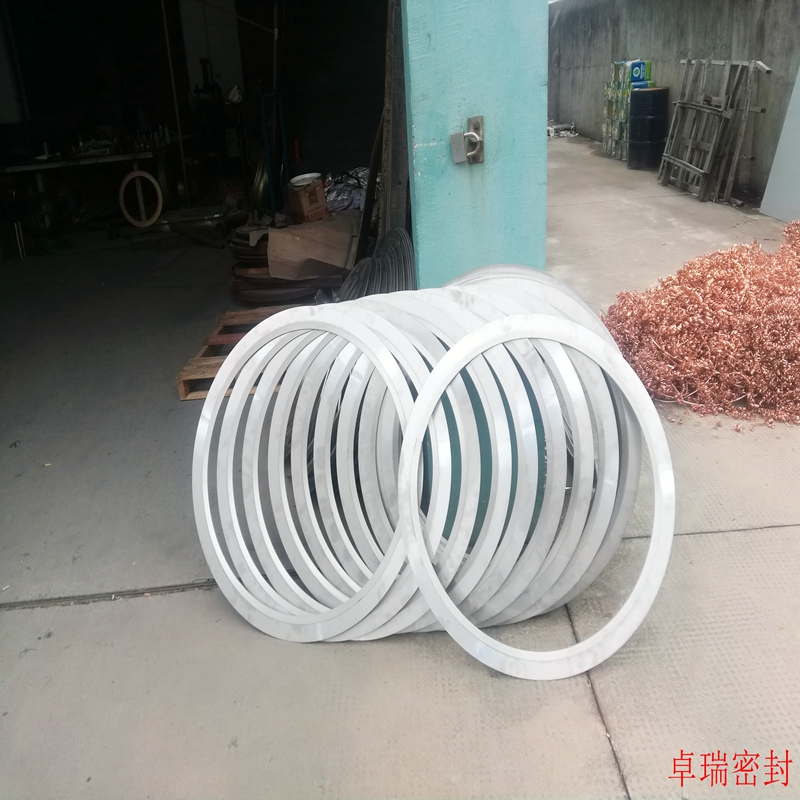

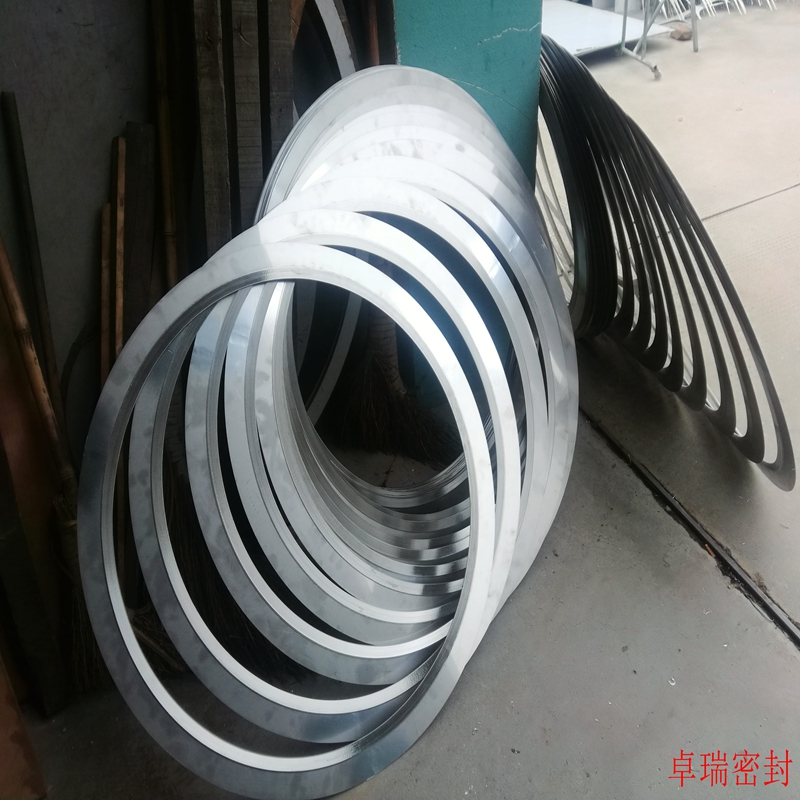

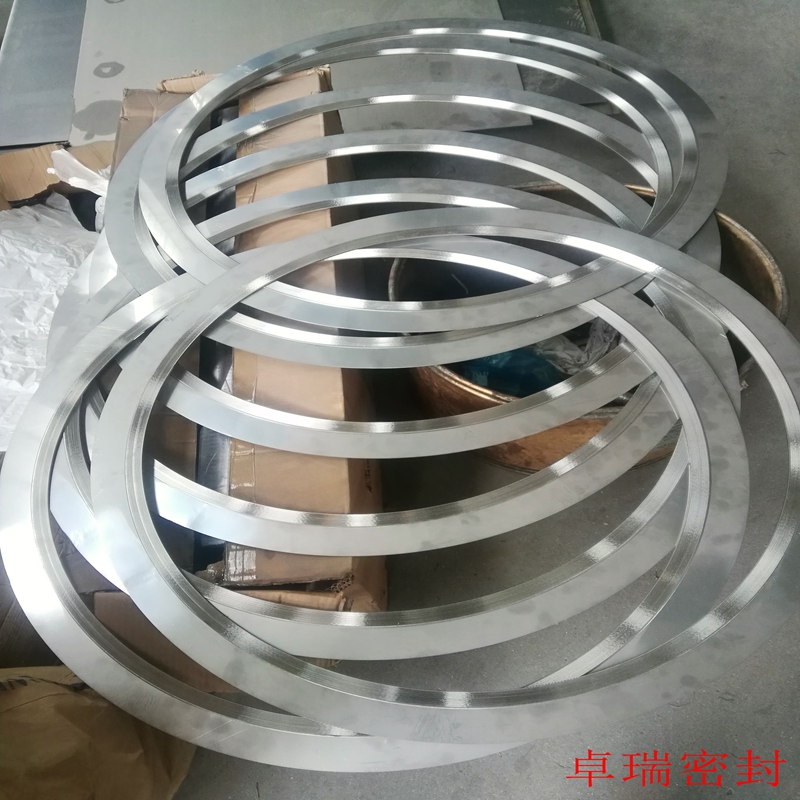

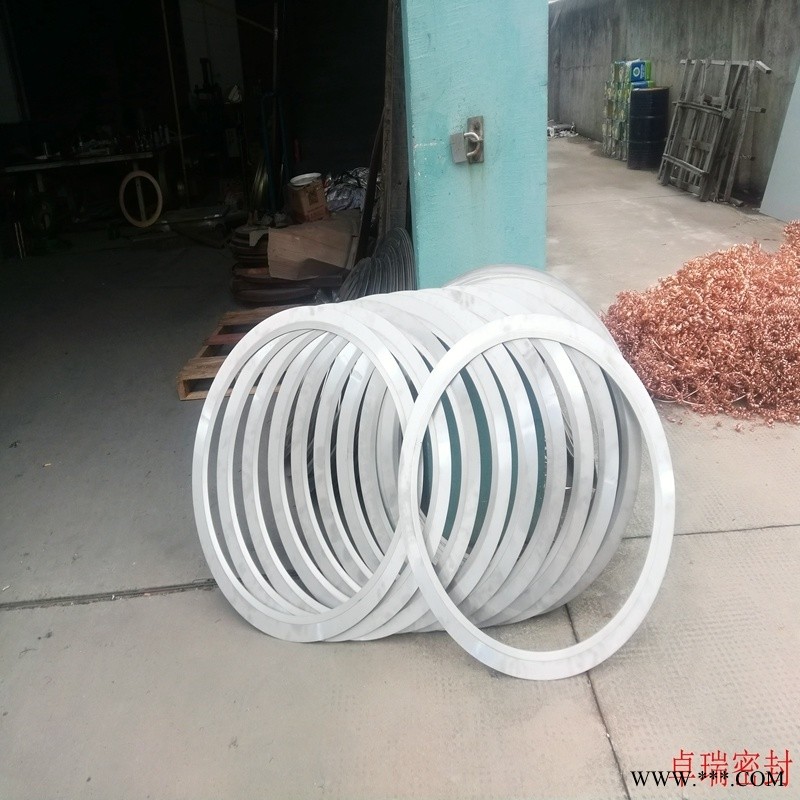

卓瑞 金属齿形垫片
| 型号:SINSTON ZR-KF710 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 金属齿形组合垫片属于一种金属复合垫片，一般先用精密的车床或铣床在金属平垫片的二面加工成同心的90度夹角形成波形的锯齿形沟槽，由于 与其它密封面的接触是多个同心圆的线接触，因此具有迷宫密封作用，根据不同的介质和工况条件，可选择柔性石墨、PTFE、无石棉板或其它一些 软金属，粘贴在垫片的二面，利用软性覆盖层的密封性以及金属的强度、弹性好的优点，以达到的密封效果，大多数情况下我们 石墨作为 密封层，当介质对石墨产生反应或要求洁净环境时我们建议选择新近推出性能的膨体四作粘贴层层，一般不需要很大的压紧力，即可达到密封效果。 齿形组合垫片也可不带覆盖密封层直接使用，也能达到良好的密封效果，但在高压场合中容易对法兰的表面造成损坏。所以一般要求密封面的粗糙程度在 Ra1.6um以上。 特殊工况应用如温，强腐蚀等需特殊材质金属齿形组合垫片我们也可生产如下一些特材可要求： 不锈钢304L,321,316TI,309，347,410，双相钢（2205,31803），蒙乃尔MONEL（400）,铟科镍INCONEL（600,625），INCOLOY（800，825）, 哈氏合金HASTELLO（B2，C276),钛(T2)等特殊不锈钢或合金材料。 金属齿形组合垫片性能特点： 1.较低的预紧力，即使在压力较高的环境下也有良好的密封效果，尤其适合于高温、高压，工况条件交变的场合是传统金属缠绕垫片和金属包覆垫片 的理想替代品。 2.金属齿形组合垫片对密封表面不损伤，容易拆卸。 3.金属齿形体部分可以重复使用这对于较大型的垫片或特殊材料的垫片如热交换器垫片等有较重要的意义。 金属齿形组合垫片应用范围： 齿形组合垫片主要应用于石油、化工、冶金、电力、船舶、机械等行业的中、高压力和高温的压力容器，热交换器、冷凝器和管道法兰的 连接处密封。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
卓瑞 金属齿形垫片结构形式及代号和使用法兰类别： | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
卓瑞 金属齿形垫片各种非金属材料主要技术参数： | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
下表用于对常用齿形组合垫片金属骨架的材质选择：
齿形组合垫片的尺寸极限偏差：
齿形组合垫片主要性能参数：
※客户根据不同使用工况条件选择不同的骨架材料和粘贴层，一般以粘贴层性能为主要参考，如要求耐高温的用石墨， 耐腐蚀的用四。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 金属齿形组合垫片技术标准: 1.金属齿形组合垫片的国外标准有:ASME B 16.5, BS1560, ASME B 16.47, BS EN1092, DIN2697, JIS 和NF. 2.国内标准有/T 88-1994 管路法兰用金属齿形垫片 机械部标准 HB 6474-1990|齿形垫圈 标准 HG20611-2009 钢制管法兰用齿形组合垫片 化工部欧洲体系 HG20632-2009 钢制管法兰用齿形组合垫片 化工部美洲体系 标准或要求请来电咨询       |
