| 是否有现货： | 是 | 认证： | CE、3C |
| 类型： | 增量编码器 | 刻孔方式： | 增量式 |
| 工作原理： | 光电式 | 读出方式： | 非接触式 |
| 型号： | EDK100H | 规格： | Φ101mm |
| 商标： | TOFI | 提供样品： | 否 |
| 产量： | 10000 |
EDK100H系列
空心轴增量式
方波
光学感应原理
或者OC（集电极开路）输出
抗干扰强高精度速度反馈
脉冲/圈(常用PPR) 300 600 1000 1024 1200 1500 3000（其它脉冲数请联系厂商）
多种工作电压5VDC、9-26VDC、5-30VDC
多种安装附件选择可 方便可靠的安装编码器
出线长度用户可自由定义，插头可选
产品特点
?具有 的抗机械损伤性能，可在轴上承受较高的径向和轴向负荷。
?表面采用喷砂氧化处理，适用于各类工业环境。
?轴采用 不锈钢，孔径为Φ30H7-Φ45H7多种通孔轴。
?不锈钢C形卡环固定安装，连接可靠，经久耐用。
?双侧采用 防水油封，防护等级可达到IP66。
?多种输出形式， 的电气设计，具有电源反极性保护、短路保护、错接保
护及输出过热保护功能。
?不易破碎的码盘，稳定性高，负载电流大，驱动能力强。
?轴套可选可防止轴电流：按照用户具体需要调整轴径，使用轴套可防止轴电
流损坏编码器。
?高精度光学扫描，不受磁干扰。
?采用 耐抗性的光学系统，即便在恶劣条件下以及在温度波动剧烈的环境
中也可提供同样的 信号质量和 的反馈结果。

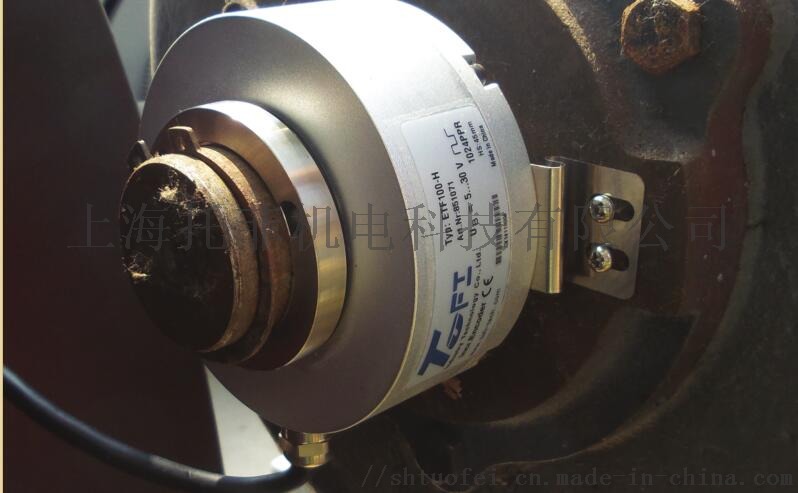

EDK100H-应用
矢量电动机反馈
客户的需求：“我需要一个能够在电动机的整个使用寿命内可靠地工作，并且
可提供 信号以提高控制精度和效率的产品。”
我们的解决方案：“新型防护设计配合极其坚固的轴承，能够承受 的轴跳
动。这缩短了电动机停机时间，降低了维护成本。 精度信号确保了电动机
在整个温度范围内的动态运行。”
起重机和吊车
客户的需求：“我们的吊车在室外工作。较高的防护等级和寒冷气候承受能力非常重要。另外，防腐蚀和坚固的机械设计也很关键。”
我们的解决方案：“IP66和-40°C是EDK100H产品系列的标准技术规格。增强型轴套可提供轴电流绝缘保护。坚固的表面涂层和厚壁外壳可保护编码器不受腐蚀和机械应力的影响。”

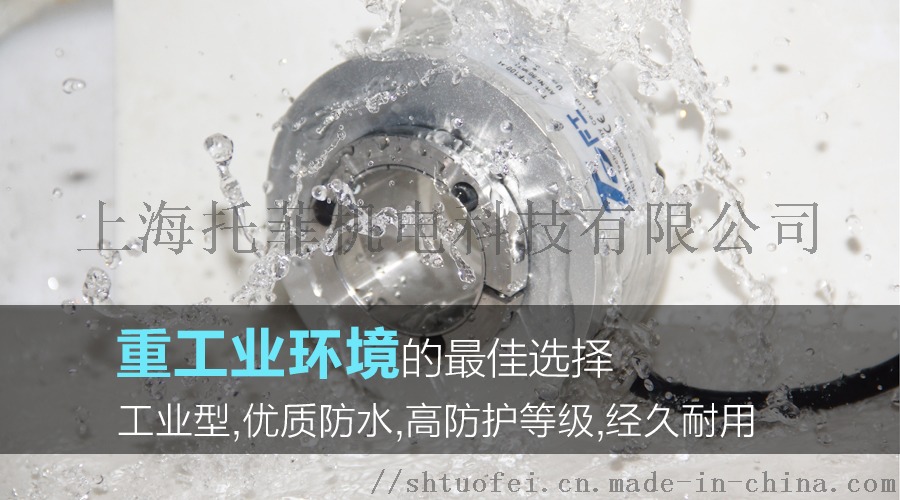

空心轴编码器EDK100H系列，具有良好的抗机械损伤性能和强劲 的数字脉冲。主要应用于电梯、塔机、起重、冶金等场所,并在各种恶劣工业（重工业）环境应用中,保证性能可靠，结果 。
