| 产品特性 : | 不锈钢 | 是否进口 : | 否 |
| 产地 : | 上海 | 加工定制 : | 是 |
| 品牌 : | 朋源 | 型号 : | BHJD-1,BHJD-2 |
| 外形尺寸 : | 600*370*210 | 适用范围 : | 35KV/66KV/110KV/220KV |
| 产品名称 : | 保护接地箱 | 产品认证 : | ISO9001：2000 |
| 特色服务 : | 价格优惠 | 小包装数 : | 1台一箱 |
| 物料编号 : | BHJD | 型号报价 : | 2.00 |

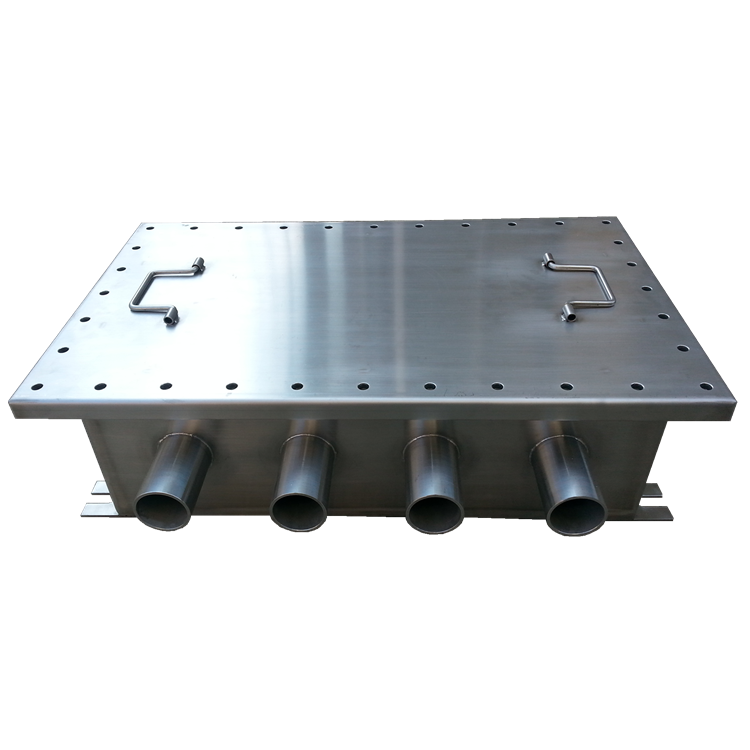

35KV/110KV/220KV高压电缆保护接地箱
高压电缆保护接地箱应用于35KV―220kV高压电缆系统中电缆金属护层经保护器接地。

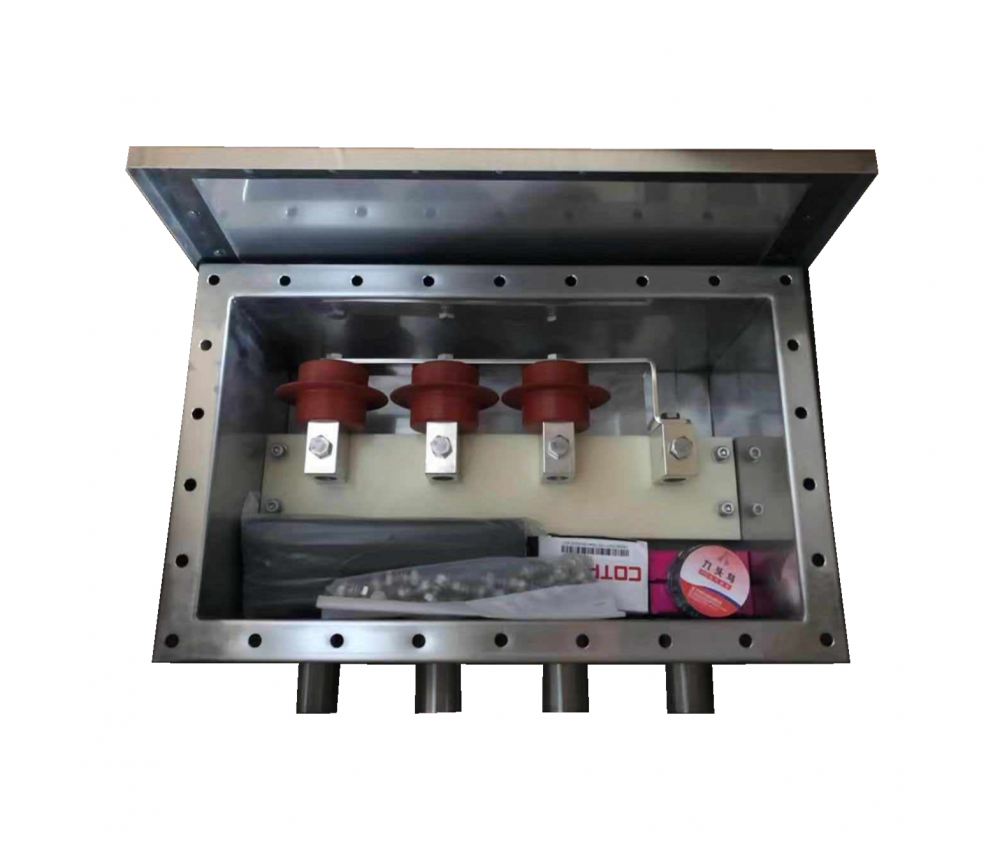

箱子本体为不锈钢材料，耐腐蚀性能好。气密性良好，安装简单方便，外型美观大方。配件齐全。且具有良好的阻燃性。其内部接线板采用紫铜排经镀锡处理，导电性能良好，适用于35KV~220KV的线路上使用，具有优良的电压——电流特性曲线，保护性能良好。
保护接地箱使用说明书：
一、 使用范围
1、BHJD-1三相保护接地箱应用于66KV―220KV高压电缆系统电缆金属护层经保护器接地。
2、BHJD-1三相保护接地箱适用于接地电缆的导体截面范围是95－400mm2.
技术参数：
BHQ-D-7/400型电缆护层保护器技术参数（66KV-110KV）
适用电缆系统电压 kV | 66-110 | 0.75U1mA下的泄露电流µA | ≤30 |
额定电压有效值 kV | 2.8 | 标称放电电流下的残压（峰值）kV | ≤7 |
持续运行电压有效值 kV | 2.24 | 2000µs方波电流（幅值）A | 400 |
标称放电电流 kA | 10 | 105U0下的局部放电量PC | ≤14 |
直流参考电压 U1mA kV | ≥4.0 | 4/10µs大电流耐受（幅值）kA | 100 |
BHQ-D-10/600型电缆护层保护接地箱技术参数（220KV）
适用电缆系统电压 kV | 66-220 | 0.75U1mA下的泄露电流µA | ≤30 |
额定电压有效值 kV | 4.0 | 标称放电电流下的残压（峰值）kV | ≤10 |
持续运行电压有效值 kV | 3.2 | 2000µs方波电流（幅值）A | 600 |
标称放电电流 kA | 10 | 105U0下的局部放电量PC | ≤14 |
直流参考电压 U1mA kV | ≥5.8 | 4/10µs大电流耐受（幅值）kA | 100 |
安装工艺

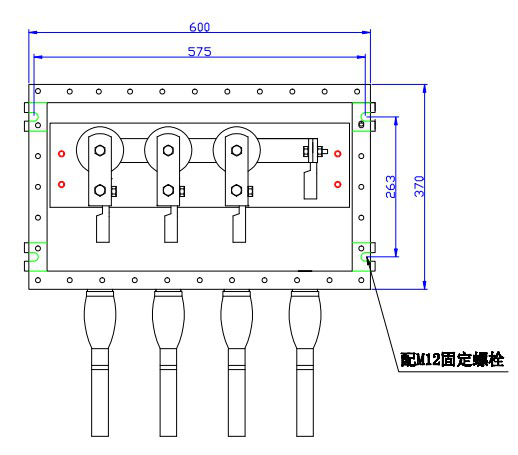

1、BHJD-1三相保护接地箱结构示意及安装尺寸见下图：
2、安装步骤
1）.剥去电缆绝缘层，使裸露的导线长短与接线端子孔的长短相符。
2）.清理箱内物件。
3）.将箱体内接线端子拆下来，然后把剥切好的接地电缆和接线端子压接好，再将接线端子穿进箱体进线口，用螺丝固定好接线端子。
4）.固定好一根电缆后再穿 根电缆，重复3的操作，直至四根电缆全部固定好。
5）.在出线管与电缆之间填好橡皮条，将电缆固定在出线管中间。
6）.用防水胶带将出线管口密封。
7）.在出线管上缩好热缩管。
8）.用橡胶绝缘带密封热缩管两个端口。
9）.在防水带上包覆PVC胶带，半搭盖包二层。
10）.清理箱内物件。
11）.装好密封垫及箱盖，注意螺丝不能一下拧紧，要分三次紧三圈拧紧。否则会引起箱盖变形。
12）将箱体固定即可。
使用与维护
产品投入运行前，测量保护器电流1mA电压值，此值应符合前表之规定。
投入运行后，一般可用1000V兆欧表测量绝缘电阻，其值应大于20MΩ。
保护器的直流1mA电压的变化大于表1数据的10%，则该产品不能再使用。
电缆护层作耐压试验时，只需要拆去总的接地铜排即可。
