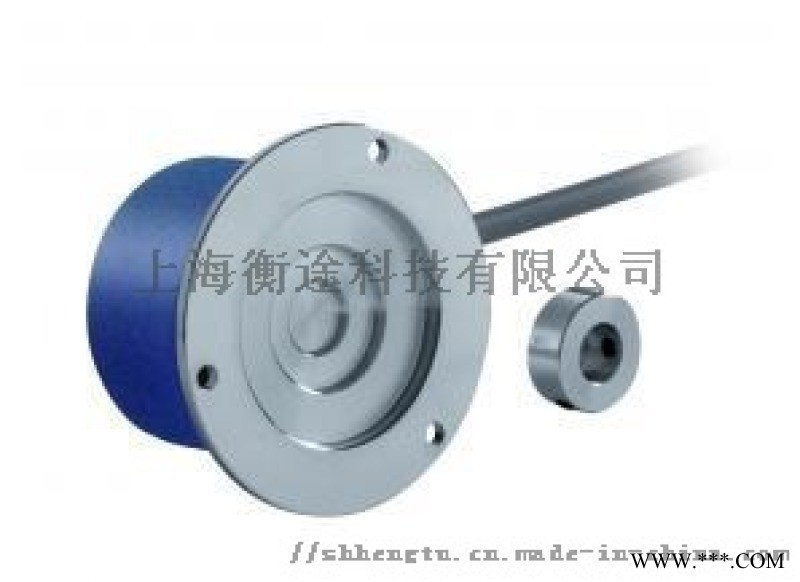

Eltra意尔创EL40A2000Z8/24L6X6PR2光电编码器原装进口大量现货

优缺点
光电编码器
优点：体积小，精密，本身分辨度可以很高，无接触无磨损;同一品种既可检测角度位移，又可在机械转换装置帮助下检测直线位移;多圈光电编码器可以检测相当长量程的直线位移(如25位多圈)。寿命长，安装随意，接口形式丰富，价格合理。成熟技术，多年前已在国内外得到广泛应用。
缺点：精密但对户外及恶劣环境下使用提出较高的保护要求；量测直线位移需依赖机械装置转换，需消除机械间隙带来的误差；检测轨道运行物体难以克服滑差。
静磁栅编码器
优点：体积适中，直接测量直线位移，数字编码，理论量程没有限制；无接触无磨损，抗恶劣环境，可水下1000米使用；接口形式丰富，量测方式多样；价格尚能接受。
缺点：分辨度1mm不高；测量直线和角度要使用不同品种；不适于在精小处实施位移检测（大于260毫米）。
工作原理:
　　由一个中心有轴的光电码盘，其上有环形通、暗的刻线，有光电发射和接收器件读取,获得四组正弦波信号组合成A、B、C、D,每个正弦波相差90度相位差（相对于一个周波为360度），将C、D信号反向，叠加在A、B两相上，可增强稳定信号；另每转输出一个Z相脉冲以代表零位参考位。
　　由于A、B两相相差90度，可通过比较A相在前还是B相在前，以判别编码器的正转与反转，通过零位脉冲，可获得编码器的零位参考位。
　　编码器码盘的材料有玻璃、金属、塑料，玻璃码盘是在玻璃上沉积很薄的刻线，其热稳定性好，精度高，金属码盘直接以通和不通刻线，不易碎，但由于金属有一定的厚度，精度就有限制，其热稳定性就要比玻璃的差一个数量级，塑料码盘是经济型的，其，但精度、热稳定性、寿命均要差一些。
　　分辨率—编码器以每旋转360度提供多少的通或暗刻线称为分辨率，也称解析分度、或直接称多少线，一般在每转分度5~10000线。
　　信号输出:
　　信号输出有正弦波（电流或电压）,方波（TTL、HTL）,集电极开路（PNP、NPN）,推拉式多种形式，其中TTL为长线差分驱动（对称A,A-;B,B-;Z,Z-）,HTL也称推拉式、推挽式输出，编码器的信号接收设备接口应与编码器对应。
　　信号连接—编码器的脉冲信号一般连接计数器、PLC、计算机，PLC和计算机连接的模块有低速模块与高速模块之分，开关频率有低有高。
　　如单相联接，用于单方向计数，单方向测速。
　　A.B两相联接，用于正反向计数、判断正反向和测速。
　　A、B、Z三相联接，用于带参考位修正的位置测量。
　　A、A-，B、B-，Z、Z-连接，由于带有对称负信号的连接，电流对于电缆贡献的电磁场为0，衰减小，抗干扰佳，可传输较远的距离。
　　对于TTL的带有对称负信号输出的编码器，信号传输距离可达150米。
　　对于HTL的带有对称负信号输出的编码器，信号传输距离可达300米。
光电编码器的工作原理
光电编码器，是一种通过光电转换将输出轴上的机械几何位移量转换成脉冲或数字量的传感器。这是目
前应用 的传感器，光电编码器是由光栅盘和光电检测装置组成。光栅盘是在一定直径的圆板上等分
地开通若干个长方形孔。由于光电码盘与电动机同轴，电动机旋转时，光栅盘与电动机同速旋转，经发
光二极管等电子元件组成的检测装置检测输出若干脉冲信号，其原理示意图如图1所示；通过计算每秒光
电编码器输出脉冲的个数就能反映当前电动机的转速。此外，为判断旋转方向，码盘还可提供相位相差
90o的两路脉冲信号。

根据检测原理，编码器可分为光学式、磁式、感应式和电容式。根据其刻度方法及信号输出形式，可分

为增量式、 式以及混合式三种。
意大利意而创编码器ELTRA编码器部分型号供选，如未列出请与我们联系

ER63D9000Z5L10X6MRELTRA
EH38A500S8/24N6ХR5
EAM58CR4096/4096G8/28PPX10S3MER
EL63GB60Z5/28P10SR15.419
ER63A1000S5/28P8SR0,2+M12.162
ER58B256Z5/28L6X6PR
EL30E25S8/24P6XR
ER58G1000Z8/24L15S3JR.162
EH88PE1024Z5/28P30XR1.50
ER115A1000S5/28L11X6MR
EAM58CR256/1024G8/28PPX10X6PER
EH30M100S5P6XR.1037
ER40A600S5/28P6SR2
