ARD2-1.6智能电动机保护器
1、概述
ARD2-1.6智能电动机保护器，采用单片机技术，具有抗干扰能力强、工作稳定可靠、数字化、智能化、网络化等特点。保护器能对电动机运行过程中出现的起动超时、过载、断相、不平衡、欠载、接地/漏电、阻塞、短路、外部故障等多种情况进行保护，并设有 SOE 故障事件记录功能，方便现场维护人员查找故障原因。适用于煤矿、石化、冶炼、电力、船舶、以及民用建筑等领域。本保护器具有 RS485 远程通讯接口， DC4～20mA 模拟量输出，方便与 PLC、PC 等控制机组成网络系统。实现电动机运行的远程监控。

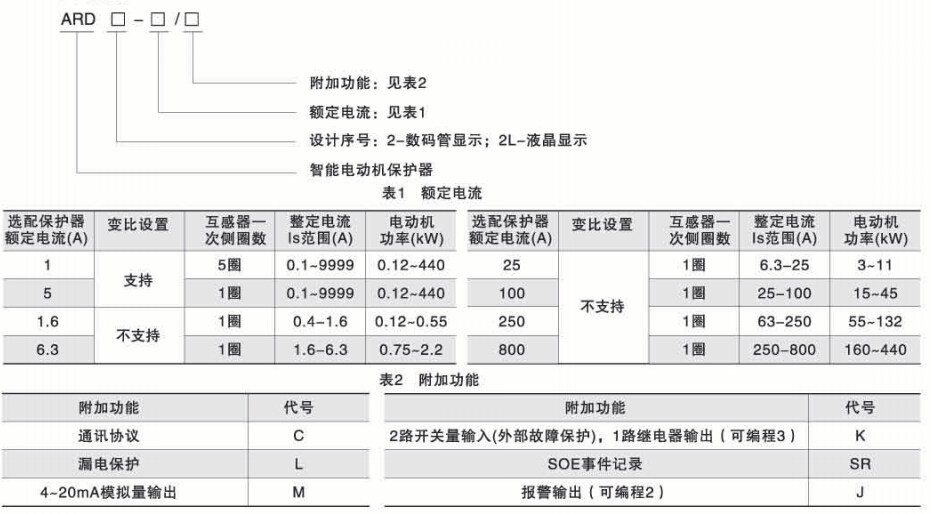

2、型号说明
注：1、带有起动控制时，保护器可供两个起动继电器用于顺序控制外部 2个接触器的闭合/断开，从而实现电动机的不同起动方式（如 Y-∆转换起动、正反转控制，自耦降压起动等）；
2、温度保护的测量范围：热电阻 100Ω～30kΩ；
3、对于无显示要求的客户，必须在一批订单中订购一个 90L 显示单元，作为调试使用；
4、附加功能温度保护（T）和双通讯（2C/CCP）不能同时选配，使用双通讯时，不能带有温度保护功能；
5、附加功能选配 SU 时必须同时选配 Q，失压重起(抗晃电)是需要起动控制功能配合实现的。附加功能 SU 包括 U（电压）、SR（故障记录）功能。
显示方式
注：
1、带有起动控制时，可供两个起动继电器用于顺序控制外部2个接触器的闭合/断开，从而实现电动机的不同起动方式（如Y- △转换起动、正反转控制，自耦降压起动等）。
2、温度保护的测量范围：PTC热电阻1kΩ~10kΩ。
3、对于无显示要求的客户，在一批定单中订购一个90L显示单元，作为调试使用。

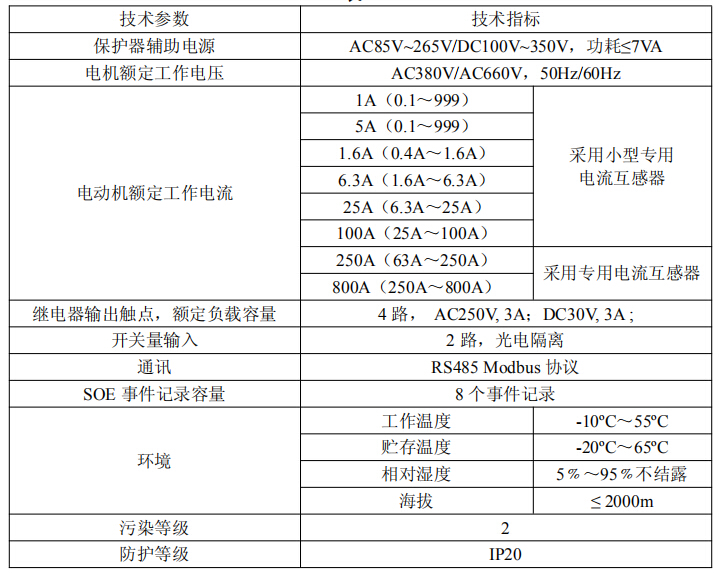

3、技术指标

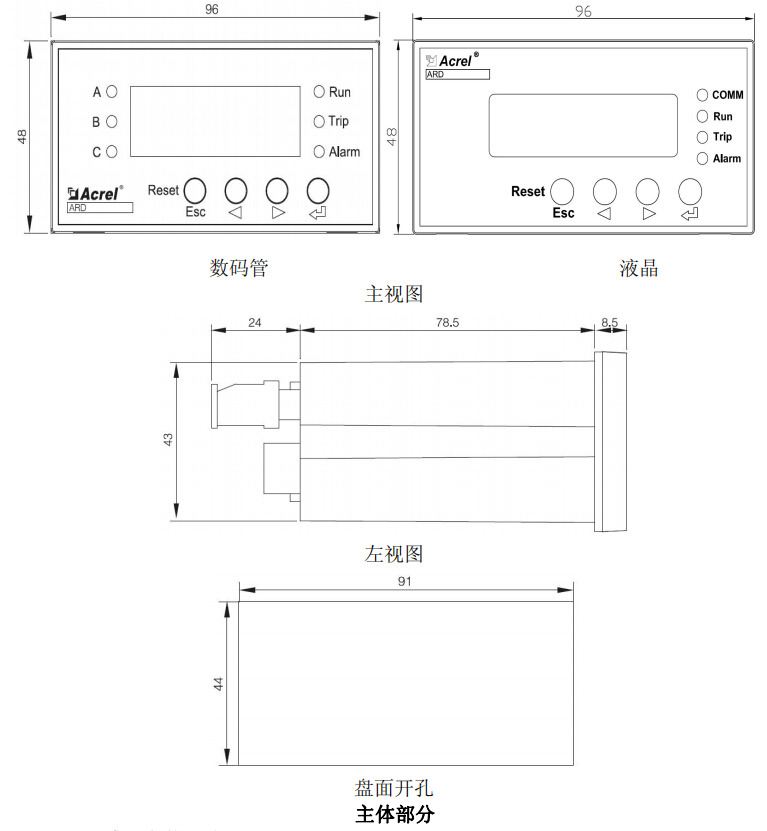

4、外形及尺寸（mm）
4.1 互感器尺寸

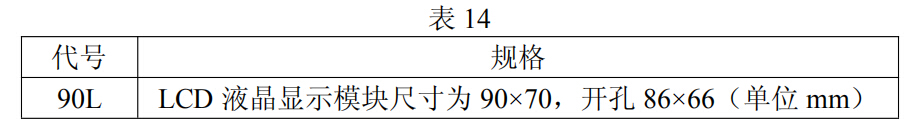

4.2 保护器显示单元安装尺寸
5、应用方案

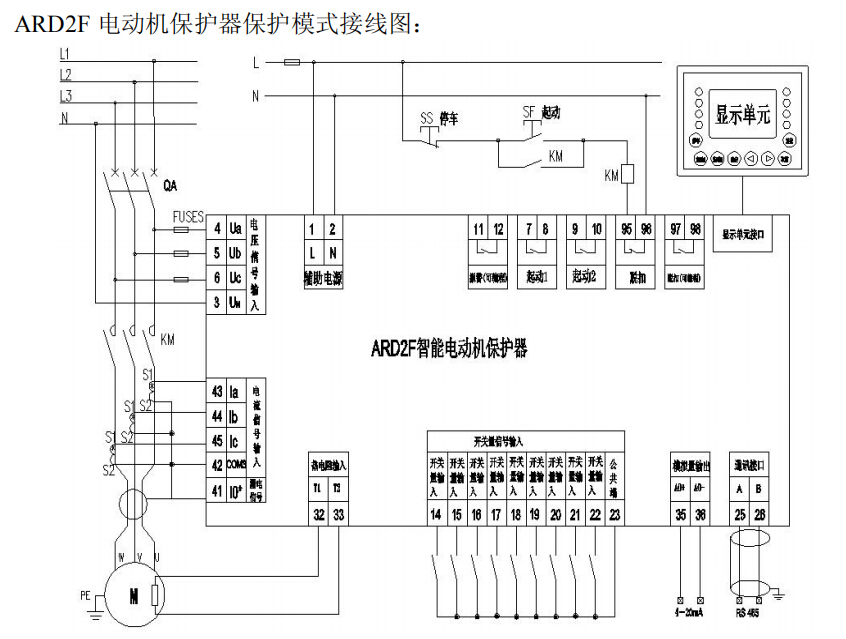

1）保护模式：电动机的起动、停车由外部按钮实现，接触器 KM 的吸引线圈串进脱扣继电器的常闭触点中。闭合 QA，按下起动按钮 SF，KM 吸引线圈得电，使 KM 的主触头闭合，电动机开始工作，当按下停车按钮SS 时，KM 的吸引线圈失电，使 KM 的主触点释放，电动机停止工作。
注：1、可用脱扣（DO4 可编程）继电器输出，实现塑壳断路器的速断功能。
2、可编程继电器可定义为起动 1、起动 2、报警故障输出、脱扣故障输出、装置自检
输出、装置电源输出、停止状态就绪、运行状态输出、DI 控制输出、总线控制。

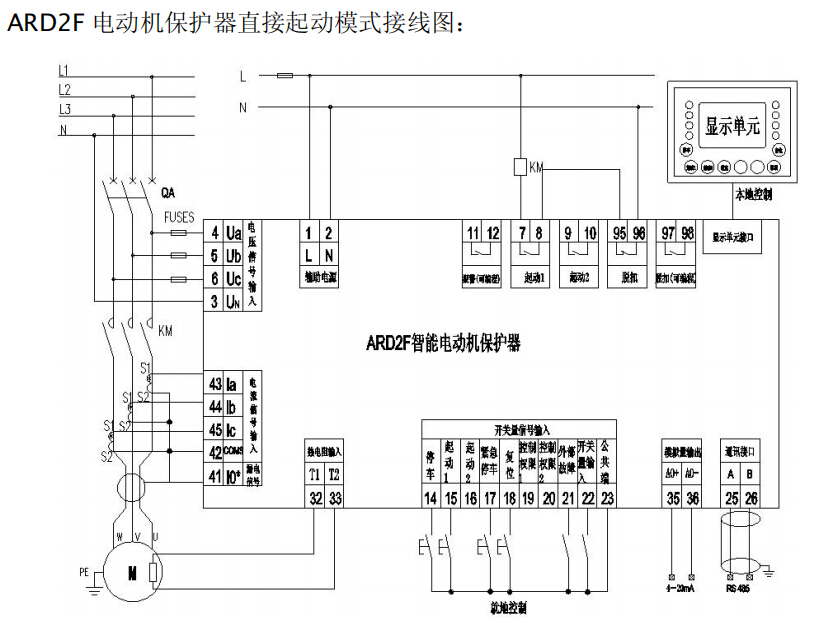

2）直接起动：电动机的起动、停车由保护器控制，接触器 KM 的吸引线圈串进脱扣继电器的常闭触点和起动 1 继电器的常开触点，闭合 QA，按下显示单元上的“起动 1”按键（起动控制设置为手动模式，使能本地控制），则使 KM 的主触头闭合，电动机开始工作，按下“停车”按钮，KM 的吸引线圈失电，使 KM 的主触点释放，电动机停止工作。
3）Y-△起动：电动机的起动、停车由保护器控制。按图示方法将控制电路接好后，闭合 QA，按下显示单元上的“起动 1”按键（起动控制设置为两步起动，使能本地控制），使起动继电器 1 闭合，KM1、KM3 吸引线圈得电，KM1、KM3 的主触头闭合，电动机以 Y 方式起动，转换时间到保护器自动断开起动继电器 1，同时闭合起动继电器 2，KM2、KM3吸引线圈得电，KM2、KM3 的主触头闭合，保护器转入∆运行，按下“停车”按钮，电动机停止工作。
4）正反转起动：电动机的起动、停车由保护器控制。按图示方法将控制电路接好后，闭合 QA，按下显示单元上的“起动 1”按键（起动控制设置为手动模式，使能本地控制），KM1 吸引线圈得电，使 KM1 的主触头闭合，电动机正转起动；按下“起动 2”按键，KM2 吸引线圈得电，使KM2 的主触头闭合，电动机反转起动，按下“停车”按钮，KM1、KM2 断开，电动机停止工作。

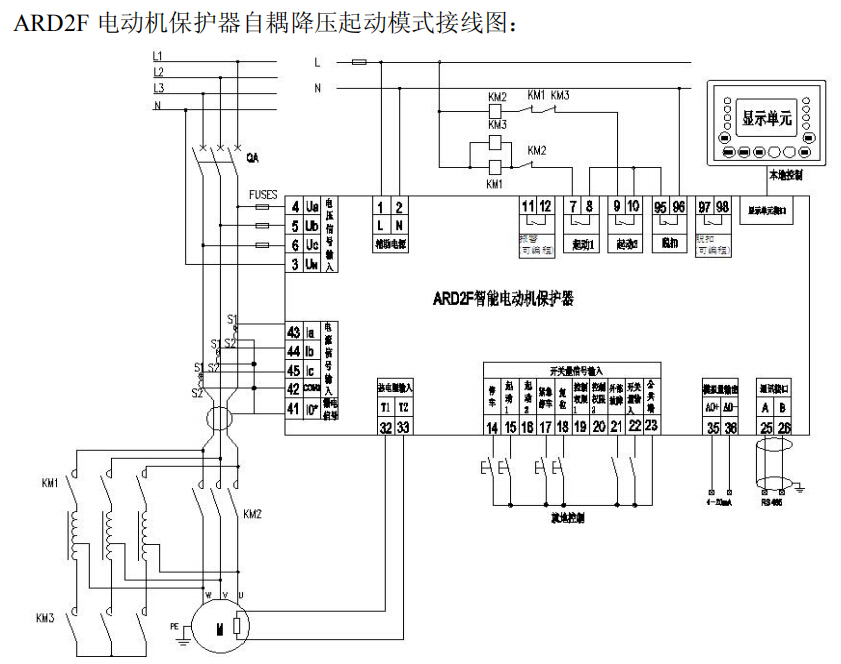

5）自耦降压起动：在自耦降压起动模式下，电动机的起动、停车由保护器控制。按图示方法将控制电路接好后，闭合 QA，按下显示单元上的“起动 1”按键（起动控制设置为两步起动，使能本地控制），使起动继电器 1 闭合，KM1 吸引线圈得电，KM1 的主触头闭合，电动机通过自耦变压器降压起动，转换时间到后保护器自动断开起动继电器 1，同时闭合起动继电器 2，KM2 吸引线圈得电，使 KM2的主触头闭合，电动机转入正常运行，按下“停车”按钮，KM1的吸引线圈失电，使 KM1 的主触点释放，电动机停止工作。
