ASCP300-1 型电气防火限流式保护器

1 概述
      ASCP300-1 型电气防火限流式保护器可有效克服传统断路器、空气开关和监控设备存在的短路电流大、切断短路电流时间长、短路时产生的电弧火花大，以及使用寿命短等当弊端，发生短路故障时，能以微秒级速度快速限制短路电流以实现灭弧保护，从而能显著减少电气火灾事故，保障使用场所人员和财产的安全。
      ASCP300-1 型限流式保护器是单相限流式保护器，目前包括10A、20A 和32A 三种规格。保护器可广泛应用于学校、、商场、宾馆、娱乐场所、寺庙、会展、住宅、仓库、电动车充电站及工厂等各种用电场所末端干、支路的线路保护。

2 功能特点
■ 保护器能实时监测用电线路电流，当线路发生短路故障时，能在150 微秒内实现快速限流保护，有效抑制因短路电流过大所引起的电气火灾事故。
■ 当被保护线路的电流过载，且过载持续时间超过动作时间（3-60 秒）时，保护器启动限流保护。
■ 当保护器的工作环境温度和保护器内部器件温度超过设定值时，保护器实施超温保护，防止温度过高造成产品损坏。
■ 保护器在进行任何保护时，均能发出声光报警指示，提醒用户线路或产品出现故障，并可以从显示屏上查看故障类型。其中声音报警可以通过消音按钮消除。
■ 保护器具有1 路RS485 接口，可以将数据发送到后台监控系统，实现远程监控。监控后台可以是安科瑞Acrel-6000/B 电气火灾监控主机，也可以是安科瑞A crel-6000 安全云平台，或第三方监控软件或平台。

3 技术参数

4 安装与接线
4.1 外形和尺寸

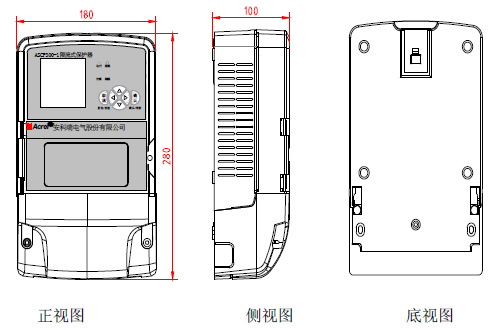

ASCP300-1 型限流式保护器的外形与安装尺寸（单位：mm）如下图所示。

4.2 安装方法

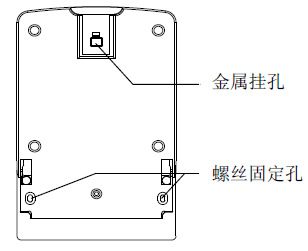

ASCP300-1 型限流式保护器采用壁挂式安装，可以挂装在墙面上，也可安装固定于配电箱内部。其安装固定孔如下图所示。

在墙面安装时，可按如下步骤进行：

1）先在墙面合适的位置打一个孔，孔径的大小应适合安装固定φ4 的塑料膨胀管，然后将膨胀管放置于孔中，然后用M4 的自攻螺钉拧进膨胀管中，拧紧固定。
2）将保护器的挂孔对齐已固定在墙体上螺钉挂上去,再将保护器的接线端子保护盖取下来，用笔标记好下面的两个固定孔的位置，取下保护器，用同样的方式在已标记好的位置开孔安装膨胀管。
3） 后将保护器挂到墙上，用M4 的自攻螺钉穿过保护器下部两个固定孔拧进膨胀管，将保护器固定在墙上，安装完成。

4.3 接线方法
ASCP300-1 型限流式保护器的接线端子如下图所示。1 号、2 号端子为单相交流220V 的进线接线端子，其中1 号为火线进线端子，2 号为零线（N 线）进线端子；8 号、9 号端子为RS485 通讯接端子，其中8号是A 端子、9 号为B 端子；11 号、12 号端子单相交流220V 的出线接线端子，其中11 号为火线出线端子，12 号为零线（N 线）出线端子。

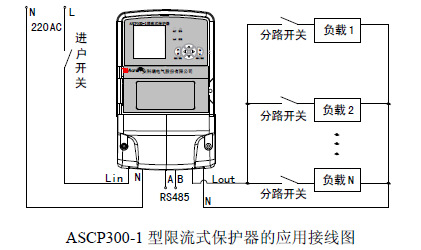

ASCP300-1 型限流式保护器的对外接线下图所示。接线时请按如下步骤操作：

1）首先将保护器的端子挡板取下，使用截面积为2.5-4mm2 的导线从进户断路器的下端，连接到保护器进线端的Lin 和N 端子上，接线要插紧压实，确保可靠连接，防止松动和脱落。
2）再用同样的导线从保护器出线端的Lout 和N 端子引出，连接到各分路断路器上。
3）若保护器需要组网连接至上位机平台，则需采用2×1.5mm2 的屏蔽双绞线将各保护器的RS485 接口的A 端子和B 端子以手拉手的方式连接起来， 后连接到上位机或串口服务器的通讯接口上。其接线方式如下图所示。
