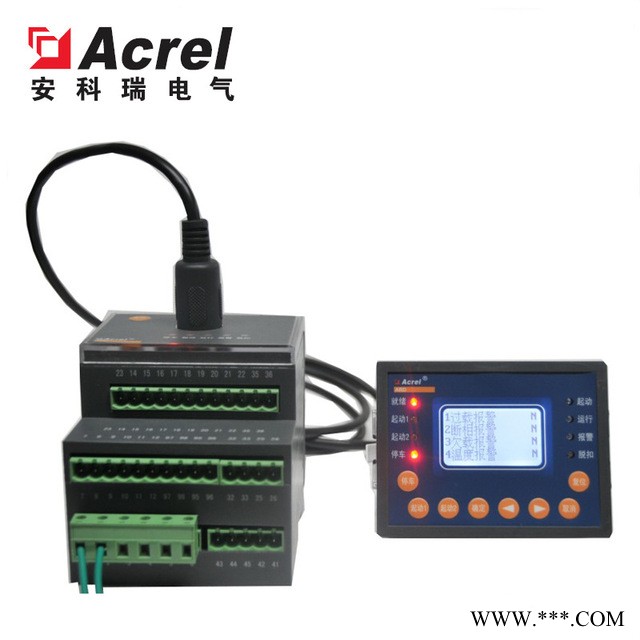

ARD2F系列低压电动机保护器

1 概述
    ARD2F 系列智能电动机保护器（以下简称保护器），采用新的单片机技术，具有抗干扰能力强、工作稳定可靠、数字化、智能化、网络化等特点。保护器能对电动机运行过程中出现的起动超时、过载、堵转/阻塞、断相、不平衡、欠载、接地/漏电、过压、欠压、相序、过功率、欠功率、温度、外部故障等多种情况进行保护，设有SOE 故障事件记录功能，方便现场维护人员查找故障原因，并通过LCD 四行中文液晶显示屏、状态指示灯等各种方式，将电机的运行状态清晰、直观地显示出来。适用于煤矿、石化、冶炼、电力、船舶、以及民用建筑等领域。该保护器具有RS485 远程通讯接口，D～20mA 模拟量输出，方便与PLC、PC 等控制机组成网络系统，实现电动机运行的远程监控。

2 产品型号

注：1、带有起动控制时，保护器 多提供2 个起动继电器用于顺序控制外部2 个接触器的闭合/断开，从而实现电动机的不同起动方式（如Y-Δ转换起动、正反转控制，自耦降压起动等）；
       2、温度保护的测量范围：热电阻100Ω～30kΩ；

       3、对于无显示要求的客户，必须在一批订单中订购一个90FL 显示单元，作为调试使用。

3 通用技术指标

4 外形尺寸及安装（单位mm）
4.1 外形及安装开孔尺寸

4.2 保护器显示单元安装尺寸

4. 3 互感器安装尺寸
参见ARD2 互感器安装尺寸

4.4 抗晃电模块

4.5 AC380 电源模块

5 显示

    用户可以通过显示单元上的LED 指示灯和中文液晶显示屏观察电动机的运行状态，并可通过按键来控制电动机起动、停车、复位、设置参数等。
