首页 > 供应产品 > 智能电动机保护器 安科瑞ARD2F-25/Q马达起动控制保护器
智能电动机保护器 安科瑞ARD2F-25/Q马达起动控制保护器
产品: 浏览次数:353智能电动机保护器 安科瑞ARD2F-25/Q马达起动控制保护器
品牌: 安科瑞
单价: 826.00元/台
最小起订量: 1 台
供货总量: 9999 台
发货地: 北京
发货期限: 自买家付款之日起 天内发货
有效期至: 长期有效
最后更新: 2022-12-09 16:00

详细信息
品牌 : 安科瑞 型号 : ARD2F-25/Q
加工定制 : 产地 : 江苏江阴
是否进口 : 订货号 : ARD2F-25/Q
货号 : ARD2F-25/Q 工作电流 : 25
工作电压 : 660 产品认证 : CCC
外型尺寸 : 86*66 适用电机功率 : 0.75-2.2
是否跨境货源 : 显示头 : LCD 90*70
安装方式 : 嵌入式安装

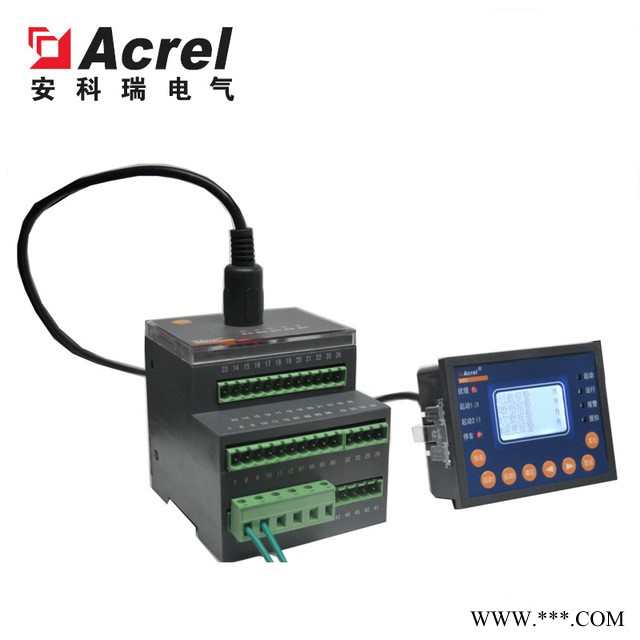

智能电动机保护器 安科瑞ARD2F-25/Q马达起动控制保护器示例图1

ARD2F系列低压电动机保护器

1 概述
    ARD2F 系列智能电动机保护器(以下简称保护器),采用新的单片机技术,具有抗干扰能力强、工作稳定可靠、数字化、智能化、网络化等特点。保护器能对电动机运行过程中出现的起动超时、过载、堵转/阻塞、断相、不平衡、欠载、接地/漏电、过压、欠压、相序、过功率、欠功率、温度、外部故障等多种情况进行保护,设有SOE 故障事件记录功能,方便现场维护人员查找故障原因,并通过LCD 四行中文液晶显示屏、状态指示灯等各种方式,将电机的运行状态清晰、直观地显示出来。适用于煤矿、石化、冶炼、电力、船舶、以及民用建筑等领域。该保护器具有RS485 远程通讯接口,D~20mA 模拟量输出,方便与PLC、PC 等控制机组成网络系统,实现电动机运行的远程监控。

2 产品型号

智能电动机保护器 安科瑞ARD2F-25/Q马达起动控制保护器示例图2

智能电动机保护器 安科瑞ARD2F-25/Q马达起动控制保护器示例图3

注:1、带有起动控制时,保护器 多提供2 个起动继电器用于顺序控制外部2 个接触器的闭合/断开,从而实现电动机的不同起动方式(如Y-Δ转换起动、正反转控制,自耦降压起动等);
       2、温度保护的测量范围:热电阻100Ω~30kΩ;

       3、对于无显示要求的客户,必须在一批订单中订购一个90FL 显示单元,作为调试使用。

智能电动机保护器 安科瑞ARD2F-25/Q马达起动控制保护器示例图4

3 通用技术指标

智能电动机保护器 安科瑞ARD2F-25/Q马达起动控制保护器示例图5

4 外形尺寸及安装(单位mm)
4.1 外形及安装开孔尺寸

智能电动机保护器 安科瑞ARD2F-25/Q马达起动控制保护器示例图6

4.2 保护器显示单元安装尺寸

智能电动机保护器 安科瑞ARD2F-25/Q马达起动控制保护器示例图7

4. 3 互感器安装尺寸
参见ARD2 互感器安装尺寸

4.4 抗晃电模块

智能电动机保护器 安科瑞ARD2F-25/Q马达起动控制保护器示例图8

4.5 AC380 电源模块

智能电动机保护器 安科瑞ARD2F-25/Q马达起动控制保护器示例图9

5 显示

    用户可以通过显示单元上的LED 指示灯和中文液晶显示屏观察电动机的运行状态,并可通过按键来控制电动机起动、停车、复位、设置参数等。

智能电动机保护器 安科瑞ARD2F-25/Q马达起动控制保护器示例图10

智能电动机保护器 安科瑞ARD2F-25/Q马达起动控制保护器示例图11





智能电动机保护器 安科瑞ARD2F-25/Q马达起动控制保护器示例图12
