品牌 : | 上欧 | 型号 : | HS74X4 |
材质 : | 碳钢 | 连接形式 : | 螺纹 |
类型(通道位置) : | 直通式 | 驱动方式 : | 气动 |
流动方向 : | 双向 | 用途 : | 调节 |
适用介质 : | 水 | 压力环境 : | 低压 |
主体材料 : | 碳钢 | 公称通径 : | 50 |
密封形式 : | 软密封型 | 标准 : | 国标 |
外形 : | 圆柱形 | 零部件及配件 : | 焊条 |
工作温度 : | 常温 | 结构形式 : | 垂直板式 |
加工定制 : | 是 | 种类 : | 敞口向上浮子式 |
形态 : | 角式 | 口径 : | 200 |
电源线长 : | 2米 | 孔位数 : | 4个 |
额定电流 : | 2.5A | 订货号 : | 4652100221 |
介质材料 : | 钽电解 | 应用范围 : | 滤波 |
功率特性 : | 中功率 | 频率特性 : | 超高频 |
调节方式 : | 微调 | 引线类型 : | 径向引出线 |
允许偏差 : | ±0.005 | 耐压值 : | 2.5 |
货号 : | 电动不锈钢渠道闸门 | 3C阀门类别 : | 工业 |
是否跨境货源 : | 否 |
详细介绍
技术参数:公称通径(mm)dn200-dn2000公称压力(mpa)pn10/pn16/ pn25适用温度℃-10℃-135℃适用介质水、空气、煤气、 等
产品概述:

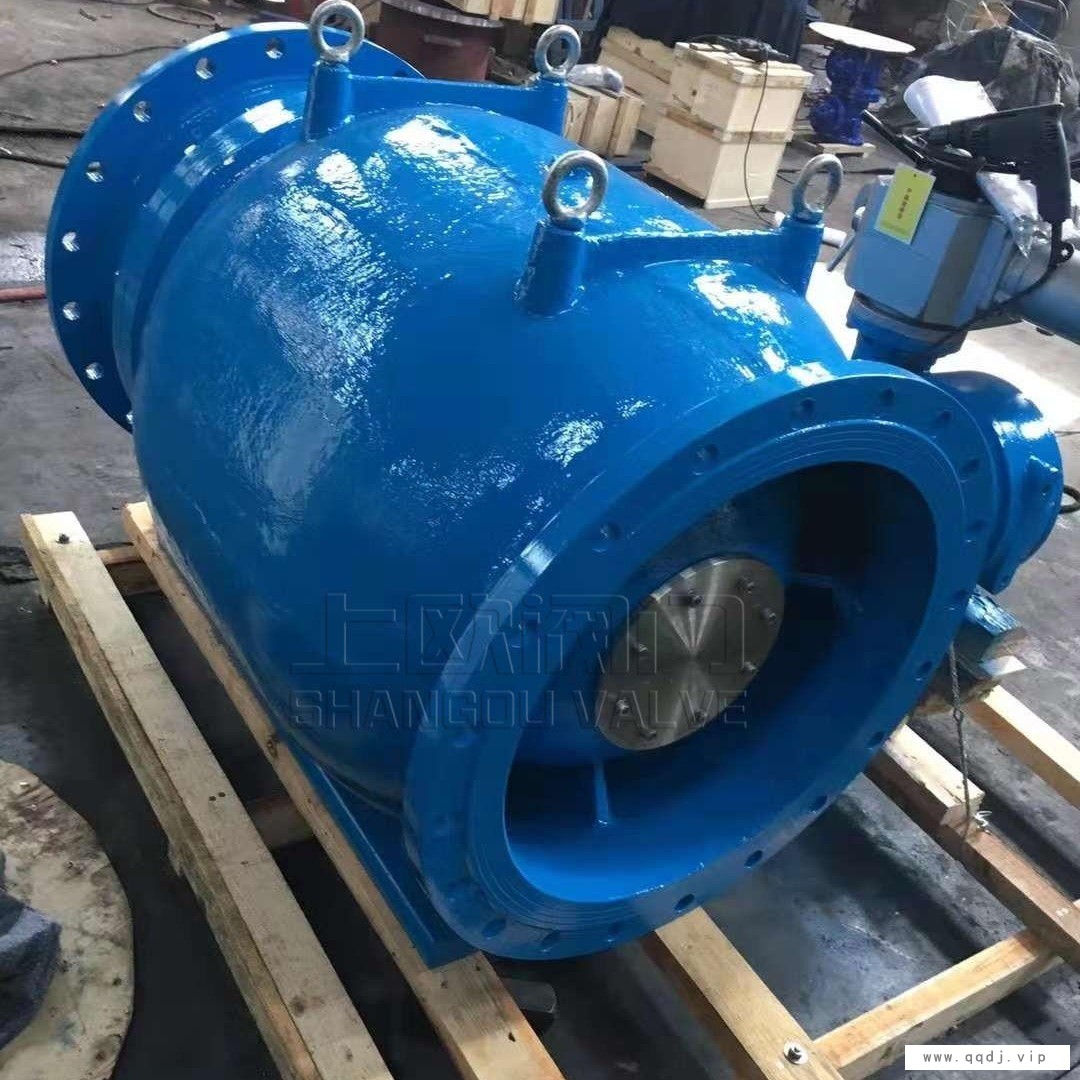

HS74X4活塞式液控调流调压阀本体主要由阀体、出水阀体、阀座、活塞、鼠笼(扇叶圈)、阀杆、曲柄、连杆、轴套、导轨、活塞架、密封圈组成的主阀加上电液伺服液控装置和压力传感器(流量计)等组成。口径从100mm到2000mm,压力等级从PN1.0 kg/c㎡到PN10.0 kg/c㎡,进出口压力差可达40kg/c㎡,不仅填补了大 口径控制阀空白,而且填补了高压力和大压差控制阀空白。电液伺服液控装置是专门为某航天大学风洞试验场调节阀配套设计,主要用于对阀门的开度进行精确的控制。采用电液伺服系统,此系统主要由液压泵站、电气控制系统、电液伺服放大器、伺服液压执行机构组成。本装置采用新螺纹插装阀阀组作为核心控制集成块,结构紧凑。整体布局合理、美观,便于操作和安装维修。产品应用:应用于要求精密调节、安全减压或调节、安全二合一的管道系统。可以用作动力研究领域风洞 试验场管路做流量调节阀;也在引水方面可以用作泄放阀和防爆管阀;在输水上业可以用作流量调 节阀,可用作放净阀或灌管阀,在污水、水处理可以用作泵启动保护阀,或是配备特殊的调节出口 部件,也可以用在水处理厂的流量调节阀,也可以用作污水处理厂气量调节阀,在供水上活塞阀根 据液态工况采用不同的出口部件,用作压力/流量调节阀,例如管网压力平衡。活塞式液控调流调压阀具有多种控制功能,包括水位控制功能、减压控制功能、止回控制功能、持压泄压控制功能、流量控制功能、破管关闭控制功能以及水库排空泄水功能等。主要特点1、鼠笼式与扇叶圈式两种调节结构有效解决气蚀问题。2、可以实现智能化控制。3、阀门使用寿命长。4、阀门泄漏量为零。5、对称流道,具有流线型设计,无紊流、无振动。6、具有线性调节功能。主要技术特点:轴向对称流道:阀体采用了轴向对称流道,完全避免了不必要的流向改变,使噪音和紊流趋势明显降低。压力平衡:由于多功能锥形阀采用压力平衡套筒,使得操作套筒的轴向力与阀门两端的压差无关,因此使用较小的执行机构就能达到快动的目的。调节效果好:近乎数字式控制,通过改变过流孔的数量实现流道面积的变化,具有良好的线性调节特性。浙江上欧阀门有限公司服务承诺声明:1.质量稳定:实行全过程质量监控,细致入微,全面检测!2.价格合理: 内部成本控制,减少了开支,让利于客户!3.交货快捷:先进生产流水线,充足的备货,缩短了交货期!本文中所有文字、数据、图片均只适用于参考, 性能参数、结构尺寸参数、价格等详情.
上欧阀门售后服务承诺
对于贵公司在上欧阀门订购的阀门产品,我厂在售后服务方面作如下承诺:
一、我公司对产品质量实行三包,即:包质、包换、保修;
二、合同签订后,保证保质、保量,按时交货;
三、本公司确保所提供阀门产品达到合同指标
四、对于需方的技术咨询,随时给予解答;
五、在交付设备时,本厂向需方交付以下资料:发货清单、产品合格证、产品样本、产品使用说明书、技术资料;
当接到用户反应质量问题的信函或电话后,保证24小时内作出答复和解决问题。
