| 品名 : | 钾 | 牌号 : | 1 |
| 产地 : | 河南焦作 | 含量≥ : | 99.995 |
| 杂质含量 : | 0.1 | 重量 : | 500 |
1 产品用途

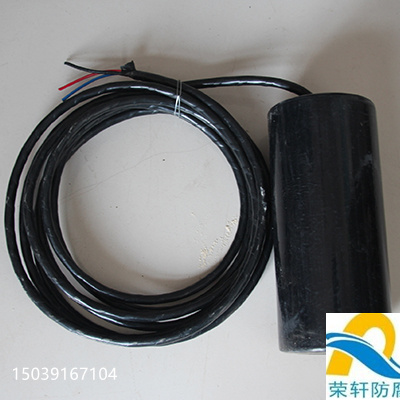

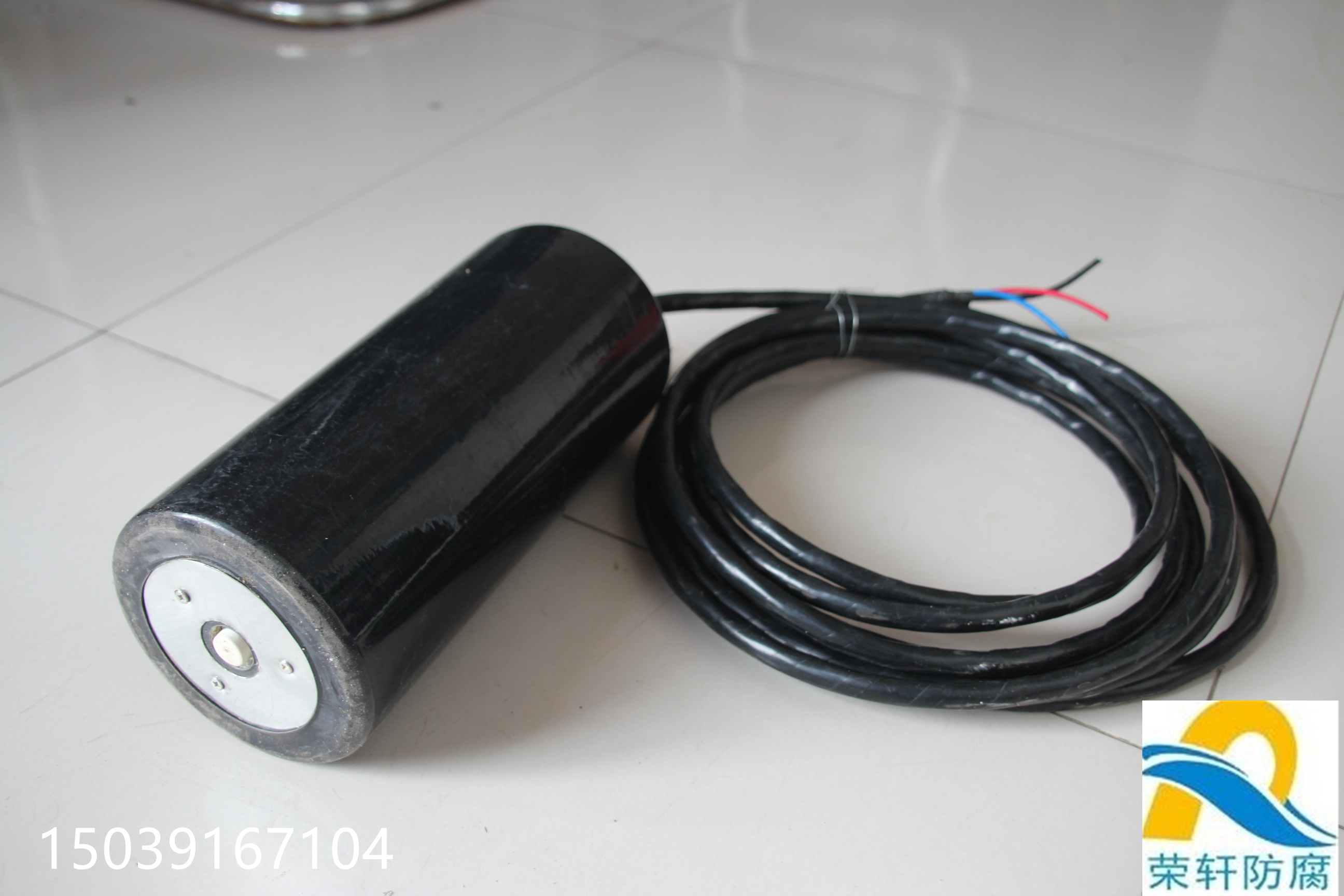

CT-3S极化测试探头是一种长效、高稳定、消除IR降的埋地钢制管道阴极保护电位测量探头，主要适用于埋地及水下钢制管道腐蚀控制工程阴极保护电位的检测与监测。能通过探头的特殊结构，消除土壤介质中90%左右的IR降；如果配合ZSC-2只能电位测量仪一起使用，则能将土壤介质中的IR降基本消除，是检测和监测的保护电位结果更将准确可靠。本探头的内置参比电极为铜/饱和硫酸铜电极或锌电极。本产品是按照NACE TM0494《埋地及地下水金属管道阴极保护准则测试方法标准》开发出来的，符合国内外 标准的要求。
2 规范和标准
--GB/T2423.1 电工电子产品环境试验第2部分：试验方法
试验A：低温试验
--GB/T2423.2电工电子产品环境试验第2部分：试验方法
试验B：高温试验
--GB/T2423.3电工电子产品环境试验第2部分：试验方法
试验C：恒定湿热试验
--GB/T21246埋地钢制管道阴极保护参数测量方法
--NACE TM0494埋地及水下金属管道阴极保护准则测试方法标准
3 主要技术性能
3.1稳定点位：铜/饱和硫酸铜电极70±5mV（相对于CES电极）。
3.2尺 寸：φ75×280mm。
3.3内 阻：<1MΩ。
3.4使用寿命：>10年。
3.5消除IR降：能消除90%左右的IR降，配合ZDC-2只能电位测量仪使用效果更佳。
4 探头的保管
极化测试探头不用时应将探头的下部浸没在自来水中，为了防止极化试片生锈，可将一块牺牲阳极与探头的2号或3号导线相连接。即使探头的试片生有浮锈，使用前轻轻一擦便可除去，不影响使用功能。
产品介绍

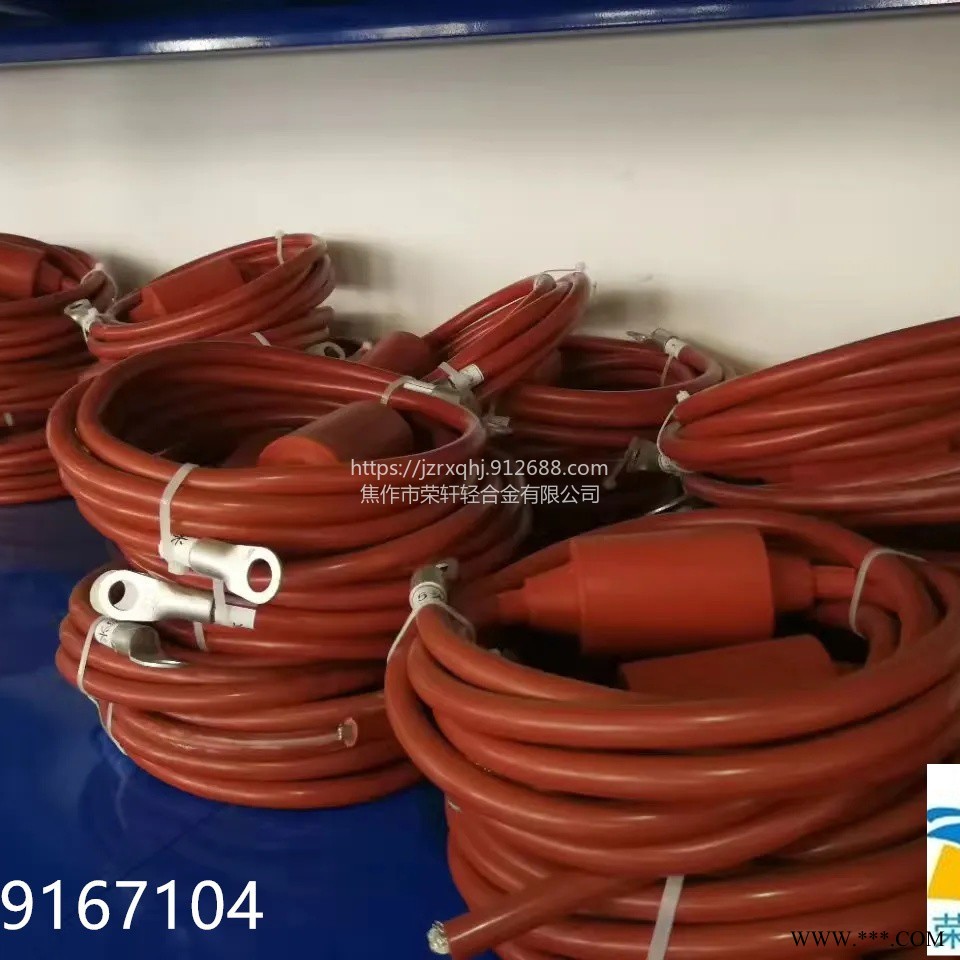

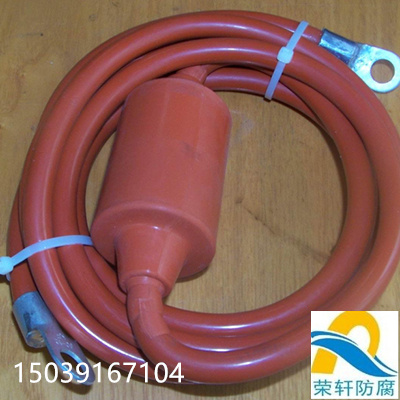

我公司生产的电火花间隙用于跨接在输油、输气管道的绝缘法兰两端，防止雷电过电压或操作过电压击穿绝缘法兰；通过该产品将输油、输气管道接地，将管道上的过电压限制在比较低的幅值范围内，防止管道上过电压对接触人员的人身危害；电火花间隙用于建筑物、铁路、石化等系统的两个独立接地体之间的等电位连接。
产品特点
1、吸收能量大，保护可靠、残压低；
2、响应速度为纳秒级，无续流；
3、采用密封结构，电弧不易外泄，具有防爆功能；
4、外壳采用耐腐蚀绝缘材料，适用于不同环境的安装。
安装维护
电火花间隙安装在两个独立的接地极之间或需要保护的设备和地之间，连接螺栓可直接与接地排连接。本产品免维护。
技术参数
产品型号 | SD-SG-100/1000 | SD-SG-40/1000麤3 6囖 |
最大持续工作电压 | 50V | 50V |
标称放电电流( 8/20μs) | 100kA | 40kA麤6 19囖 |
最大放电电流( 10/350μs) | 75kA | 20kA |
直流击穿电压 | 1500V | 1500V |
交流击穿电压( 50Hz) | 1000V | 1000V |
冲击击穿电压( 1.2/50μs) | ≤2200V | ≤2200V |
导通后电压 | 50V | 50V |
响应时间 | 100nS | 100nS |
是否具有防爆功能 | 有 | 有 |
使用环境 | -40℃~+70℃ | -40℃~+70℃ |
能力强、焊前焊后无需预热和缓冷等特点。
焊接性能操作：
1、焊接结点电阻：< 4×10-4Ω；
2、焊接强度：焊点强度大于焊接后铜芯电缆的承载力。
