一、概述
  交流鼠笼式异步电动机如果直接起动会产生很大冲击电流，会对电阻及其负载造成冲击，甚至危害电网安**运行。生产机械对电动机的起动也有各种不同的要求，有些需要平稳起动的生产机械也不允许直接起动。
  星-三角转换起动，自藕变压器降压起动的主要问题是起动过程中起动电压和运行电压转换时的电流冲击，对电网和机械产生冲击，产生损害。应用晶闸管交流调压技术的固态软起动器，是目前降压起动方式中合理、**的起动方式。
二、工作原理
   软启动柜实际上是&**sh;个晶闸管交流调压器。改变晶闸管的触发角，就可调节晶闸管调压电路的输出电压。用软起动器起动电机时：设置一个**电压，晶闸管调压电路的输出电压就从这一点开始上升；设置一个升压时间，逐渐增加晶闸管调压电路的输出电压，电机逐渐加速；设置&**sh;个限流倍数，根据电流互感器测得的实际电流值，控制晶闸管调压电路的输出电压，使电机的实际电流不**过限流值。这样在整个起动过程中，软启动柜的输出是一个平滑的升压过程（且具有限流功能），直到晶闸管**导通，电机在额定电压下工作。
三、环境条件
  周围空气温度：-20&**sh;+40℃；
  相对湿度：≤90％（20℃时）；
  安装场所：无腐蚀性气体、无性尘埃；
  通风要求：起动柜上方50Omm内不得有任何物体，无地沟时应将柜体架空2O0mm。
四、技术参数
  启动电流：＜3.5le
  启动次数：连续起动
  柜体防护等级：IP20 IP30
五、性能特点
  起动时间可预置，根据负载类型不同设定不同的起动时间；
  **电压可预置，根据负载类型不同设定不同的**电压；
  具有限流功能，使起动电流不**过设定的电流值：
  软停车功能；
  旁路接触器功能，起动完毕，可接通旁路接触器；
一拖多功能，一台软启动装置可依次起动多台电机；
六、型号说明、标准规格、安装图请查看TRQ固态软启动柜详细说明书
七、订货须知
  订购的产品型号；
  所配电机型号、功率、电压、电流；
  负载名称（工况说明）；
  特殊使用要求用户，订货时向供方说明；

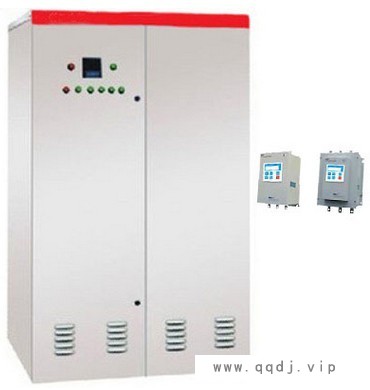

TRQ高压固态软启动柜
  TRQ高压固态软启动柜是一种新型的中高压电机软起动器，主要适用于10KV以下的中高压交流电动机，采用**DSP控制技术、电力电子技术及它的主要构成是串接于电源与被控电机之间的三相反并联闸管及其电子控制电路。运用不同的方法，控制三相反并联闸管的导通角，使被控电机的输入电压按不同的要求而变化，就可实现不同的功能，拓邦TRQ中高压固态软起动器先采用此技术，在国内高压固态软起动器知名度。高压交流电机软起动器具有体积小、功耗低、高**性、高灵敏度、无触点、免维护、无环境污染、安装方便等优点。与其它传统的起动方法相比较，其特有的智能控制方式，既可以方便**的设置起动转矩、起动电流、起动时间、停机时间等参数，又可以与微机、PLC等进行联网控制。现已在机械制造、水泥生产、冶金、矿山、采油、**、水处理、石化等行业泵、风机、抽油机、空气压缩机、球磨机、起重机、压缩机、破碎机、传送机、升降机、离心机、轧钢机等多种负载上得到**应用。 将逐步淘汰液态高压软起动器。

性能特点
   采用原装进口串联用晶闸管及****缘材料与现代电力电子控制技术相组合，**设计制造。适合大中型电动机特性和特点得高压固态软起动装置。
**性高：装置的主要电路采用组件式结构，模块化安装方式。具有多重过电压吸收、保护技术。对瞬态的dv/dt、雷电冲击电压、操作波过电压、暂态过渡过程进行多层限幅钳位。对di/dt、阀开通过程均压、阀关断过程的均压都有独特的措施和方法。
强弱电间隔离**：系统强弱电间采用高抗干扰的数字式触发器与光纤隔离或CT隔离传输技术配套，避免了强弱电间相互干扰，使得装置的高压性能与低电压装置一样安****。
独特的故障检测回报和判断系统，能够迅速将检测结果传递到控制电路，声光**并随时采取相应的措施来防止故障扩大。
高压软起动器具有>96%**率（可达97%）远比其它软起动器效率高得多。
多种**的保护功能：短路、过流、限流、过压、欠压、过负载、缺相、三相电流不平衡、过热、通信故障等各种故障状态**及时处理保护保护软起动器及电机。
独特的散热及设计使晶闸管部件得到有效冷却。
任意可选的多种软起动功能，包括标准软起、恒流软起动、双电压斜波起动，带突跳功能软起动等。
具有体积小，功耗低，高灵敏度、无触点、安装方便等特点。
使用条件
环境温度： -40℃～+50℃
空气相对温度不**过90%
海拔高度不**过2000m(海拔**过2000m上可根据具体工况特殊设计)
工作电压不**过额定电压的110%
电源频率：50Hz/60Hz+2Hz
优点介绍
1、降低电动机的起动电流，可以避免电源中的电压降和电压骤降。减少配电容量，避免增容投资。
2、减少起动应力，延长电动机及相关设备的使用寿命。节省维护成本而节约很多费用。
3、平稳的起动和软停车避免了传统起动设备的喘振问题、水锤效应；
4、多种起动模式及宽范围的电流、电压设定，可适应多种负载场合，改善工艺。
5、****保护功能，更有效的保护电动机及相关设备的安**。
6、可频繁起、停，实现一托多，降低设备采购成本。
典型应用简介
水泵：利用泵控制功能，在起动和停止时，减少液流冲击所产生的泵流水锤现象，节省了系统维修费用；
球磨机：利用电压斜坡起动，减少齿轮转矩的磨损，减少维修工作量延长使用寿命；
风机：利用固态软起动器取代了传统起动器，减少皮带磨损和机械冲击；
压缩机：利用限流，实现了平滑起动，降低电机温升；
破碎机：利用堵转保护和快速保护，避免机械故障和阻塞造成电动机过热而烧毁；
输送机械：利用软起动和软停机控制，实现平滑渐进的起动过程和平滑减速的停车过程，避免了因冲击而对物料和设备造成的损伤.
