| 是否有现货： | 是 | 品牌： | 渠工 |
| 材质： | 不锈钢 | 连接形式： | 法兰 |
| 公称通径： | 15~250 | 密封形式： | 硬密封型 |
| 压力环境： | 常压 | 工作温度： | 常温 |
| 标准： | GB12237-89、API608、 | 流动方向： | 双向 |
| 形态： | 球式 | 零部件及配件： | 配件 |
| 类型(通道位置)： | 中心 | 适用介质： | 水、蒸气等 |
| 用途： | 补水 | 型号： | Q641H |
| 规格： | 台/箱 | 商标： | qugong |
| 包装： | 木箱 | 产量： | 10000 |

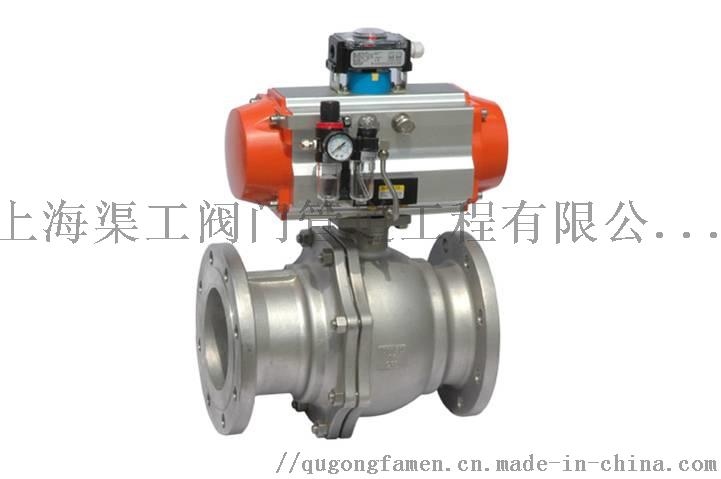

Q641H气动硬密封法兰球阀主要适用于温度高温的工况场合。Q641H气动硬密封法兰球阀分为两种密封结构：单向与双向密封；单向密封：只能在规定的方向即球阀标示的密封方向密封；双向密封：在两个方向上都可以密封；Q641H气动硬密封法兰球阀的结构形式分为浮动球式和固定球式；连接形式为法兰连接、焊接连接及螺纹连接。与电气阀门定位器配套，输入4～20mADC信号及0.4～0.7MPa气源就可控制运转，实现对压力、流量、温度、液位等参数的调节。亦配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关
Q641H气动硬密封法兰球阀适用范围
用于石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中；化工产品和食品生产中；水电、火电和核电的电力生产系统中；城市和工业企业的给排水、供热和供气
Q641H气动硬密封法兰球阀特点
1、采用圆柱形弹簧、波形弹簧预载的裣性可动金属阀座结构，密封预紧力设计合理，密封良好。
2、采用不同的结构装置的阀杆，可使填料不会渗漏，且阀杆也不会脱出。
3、根据实际的需要，可设计成适应于粉尘（包括含固体颗粒），浆料等介质的结构。
4、气动金属密封球阀使用时确认好方向。
Q641H气动硬密封法兰球阀外形结构尺寸
| 通径DN(mm) | 主要尺寸 | 法兰尺寸 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PN1.6MPa | PN2.5MPa | |||||||||||
| L | H | H1 | L1 | D | D1 | D2 | n-φd | D | D1 | D2 | n-φd | |
| 15 | 130 | 185 | / | 140 | 95 | 65 | 46 | 4-14 | 95 | 65 | 46 | 4-14 |
| 20 | 140 | 191 | / | 140 | 105 | 75 | 45 | 4-14 | 105 | 75 | 56 | 4-14 |
| 25 | 150 | 193 | / | 140 | 115 | 85 | 65 | 4-14 | 115 | 85 | 65 | 4-14 |
| 32 | 165 | 212 | / | 164 | 140 | 100 | 76 | 4-18 | 140 | 100 | 76 | 4-18 |
| 40 | 180 | 217 | / | 164 | 150 | 110 | 84 | 4-18 | 150 | 110 | 84 | 4-18 |
| 50 | 200 | 260 | 102 | 190 | 165 | 125 | 99 | 4-18 | 165 | 125 | 99 | 4-18 |
| 65 | 220 | 293 | 114 | 210 | 185 | 145 | 118 | 4-18 | 185 | 145 | 118 | 8-18 |
| 80 | 250 | 323 | 127 | 247 | 200 | 160 | 132 | 8-18 | 200 | 160 | 132 | 8-18 |
| 100 | 280 | 382 | 152 | 276 | 220 | 180 | 156 | 8-18 | 235 | 190 | 156 | 8-22 |
| 125 | 320 | 468 | 184 | 348 | 250 | 210 | 184 | 8-18 | 270 | 220 | 184 | 8-26 |
| 150 | 360 | 510 | 219 | 378 | 285 | 240 | 211 | 8-22 | 300 | 250 | 211 | 8-26 |
| 200 | 400 | 655 | 273 | 524 | 340 | 295 | 266 | 12-22 | 360 | 310 | 274 | 12-26 |
| 250 | 630 | / | 360 | / | 405 | 355 | 319 | 12-26 | 425 | 370 | 330 | 12-30 |
Q641H气动硬密封法兰球阀产品选型
阀体参数：公称通径、工作压力、温度、工艺介质、使用场合、阀体材料等系列参数。
执行器参数：执行器形式、控制方式、防护等级、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)
