泉芯电子技术深圳有限公司

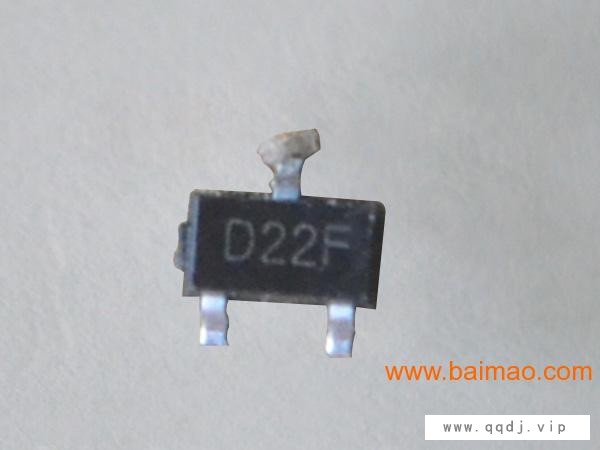

** PFM 同步升压 DC-DC 变换器   QX2306

概述

QX2306是一款**率、低功耗、低纹波、高工作频率的PFM同步升压DC/DC变换器。

QX2306仅需要三个外围元件，就可完成将低输入的电池电压变换升压到所需的工作电压。

QX2306的输出电压，可通过内部调节进行选择（步进0.1V），方便客户应用于不同的输出负载情况。QX2306系统输出电压具有低纹波，低噪声的特点。

QX2306内置的同步开关管可极大降低开关管上的损耗，使效率可达92%，QX2306工作于PFM模式，可有效降低轻载模式下的损耗，提高设备的使用周期。同时，芯片低的静态电流可进一步降低系统损耗。

特   点

Ø 效率：92%

Ø 工作频率：300 KHz

Ø 低静态电流：13uA

Ø 可选输出电压：1.9V～3.3V

Ø 输出**度：±2.5%

Ø 低启动电压：0.65V

Ø 低纹波，低噪声

应用领域

Ø 1～2个干电池的电子设备

Ø 电子词典、数码相机、LED手电筒、LED灯、血压计、MP3、遥控玩具、无线耳机、无线鼠标键盘、**器械、防丢器、汽车防盗器、充电器、VCR、PDA等手持电子设备
