| 品牌： | 其他 | 加工定制： | 其它 |
| 种类： | 液压控制系统 | 公称压力： | 16 |
| 电机功率： | 2.2 | 额定压力： | 16 |
| 额定流量： | 10 | 油箱容量： | 10 |
| 接管口径： | 14 | 适用介质： | 液压油 |
| 型号： | 60V2.2KW无刷直流电机-8组电磁阀-10L油箱 | 产品种类： | 系统 |
| 产量： | 10000 |
液压动力单元总成和控制系统配套规格说明书
液压动力单元总成系统是由液压动力单元总成和控制阀（不包括 执行油缸）组成，是专为环卫车清扫车，垃圾运输车，钩臂垃圾车等配套设计的液压动力源和控制系统。
一，液压动力单元总成配套规格见表一。
表一：
油泵排量ml/r
系统压力MPa
电机转速R/min
系统流量L/min
电机功率Kw
油箱容量L
控制方式
1.1
16
1490
1.64
0.465
4~10
手动，电动，无线遥控
1.6
16
1490
2.38
0.677
4~10
手动，电动，无线遥控
2.0
16
1490
2.98
0.846
4~10
手动，电动，无线遥控
2.5
16
1490
3.73
1.058
4~10
手动，电动，无线遥控
3.0
16
1490
4.47
1.269
4~10
手动，电动，无线遥控
3.5
16
1490
5.22
1.481
4~10
手动，电动，无线遥控
4.0
16
1490
5.96
1.692
4~10
手动，电动，无线遥控
6.0
16
1490
8.94
2.538
4~10
手动，电动，无线遥控
另有特殊需要，可以订制配套设置。
说明：1.动力单元的电机为12V.24V/36V/48V/60V72V；
也可以采用交流220V/380V。
2.动力单元阀块与机座安装形式的安装孔尺寸：
A安装孔镙纹：
B两安装孔距：
3.动力单元油泵排量-旋转方向： 1.6/r-左旋向，或右旋
4.控制用液压多路换向阀 通过流量： 50 L/min
-L12-E型液压多路换向阀额定压力： 16 Mpa
-L12-E型液压多路换向阀的底板安装孔：4-M8孔位110X81mm

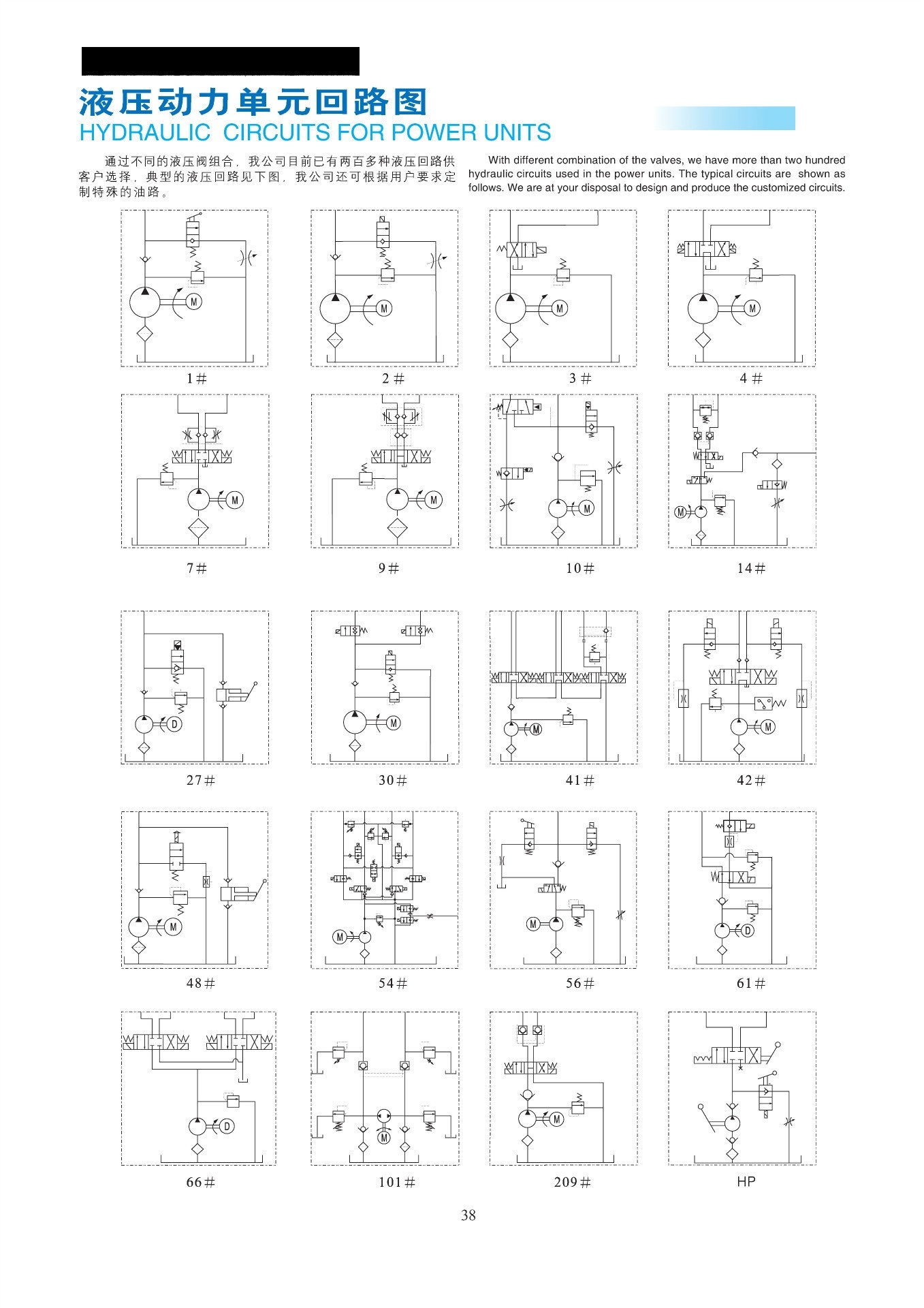

二，液压系统油口连接见图一。
详情见液压动力单元图纸
三，系统各油口镙纹规格说明：
1.动力单元压力油输出油口（P）： M14X1.5—6H 2.动力单元及系统总回油口（T）： M14X1.5—6H 3.液压多路阀上的进油口（P）、回油口（T）： M18X1.5—6H 4.液压多路阀上的工作油口（A和B）： 4—M18X1.5—6H 5.系统管道通径（ ）： >/=8 mm 6.管道接头及接头形式由客户自定。 7.油箱容量按协议供货。四，另有特殊使用要求的情况，请与本公司销售15365915211/技术部门0517-84890616联系。
