广州旭日视听设备有限公司

产品采用异步减速电磁刹车电机,行程定位双交剪设计,拥有造型美观,运行平稳,噪音小,定位**,功能齐**安装方便,操作简便,负重量大等特点.丰富的控制接口,可直接对接RESTRRON,AMX等中控系统,也可以单独控制.可**应用于投影机工程,视频会议系统,电视会议系统,大型会议系统等领域.

产品特点: 1,电动控制,升降自如(带遥控器)

2,定位**,稳定性强

3,单机使用和通过中控实现集中控制 技术参数： 轻、小的投影机、******吊架 **的数字定位系统，定位 使用遥控器，轻松**投影定位 多重保护装置，更安**

行程150cm

提升重量15Kg

尺寸：30cmx22cmx11.5cm（长x宽x高）

单重:12KG

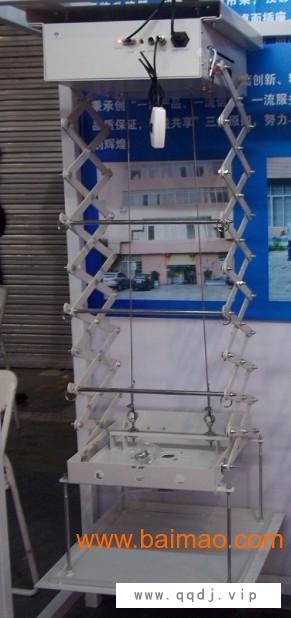

投影机电动升降吊架（以下简称吊架）是本公司新推出的产品。本产品采用双交剪式结构双绑带拉升原理设计而成。具有外型美观大方，运行安****，定位**，噪音小安装调试简便等特点。可**用于投影和灯光音响工程，是于投影机和灯光音响的优良辅助设备。

1﹑产品型号/规格/尺寸

单位：cm 产品型号 产品规格 底板尺寸 机身尺寸

JB100 行程1米 500*500 30*25*13

JB150 行程1.5米 48*48 35*30*21

JB200 行程2米 48*48 35*30*25

JB250 行程2.5米 48*48 35*30*32

JB300行程3米 48*48 35*30*38

JB350 行程3.5米 48*48 35*30*46

JB400 行程4米 48*48 35*30*52

JB450 行程4.5米 48*48 35*30*58

J**0 行程5米 48*48 35*30*64

配送附件：

1、 投影机接口底盘一个。用于连接固定投影机。

2、 万向头一个。用于调节投影机水平、高低、左右方向。 注：接口盘+万向头高度：800mm~130mm(不同投影机接口盘高度不同) 使用环境要求 气温在零下10℃至40℃；相对温度不大于95%的室内；不含腐蚀性气体的环境内；不含有机溶剂气雾及**、易爆气气氛中使用；电源电压交流220v（10%）；避免激烈震动和碰撞。

安装环境要求： 安装要求

1、 水泥天花与假天花的净空高必须大于（吊架机身高度+接口盘高度+万向头高度+投影机实际厚度）特殊情况除外。

2、 建议天花开口；410mmX400mm(视投影机大小而定)。

3、 建议在离吊架100mm~200mm处开维修口：400mmX400mm.

4、 通过吊架顶上的四个直径为C12mm的螺丝孔，以C10mm的膨胀螺丝。把吊架贤固在建筑物的楼板上。安装时首先选好位置，根据投影机所处的方向，必须**定好四个螺丝孔的位置才结膨胀螺丝打孔，膨胀螺丝必须有足够的深度，以**有足够的承受力，不要使吊架靠近蒸气管、热风管及**空高风口等发热设备。

5、 供电电源应设有双闸刀电源开关，并装有4A的熔断管，电源线和控制线应用横截面积不小于1.5mm2的铜芯线。并且接地线用另一种颜色电线，以便与其他线辨认。

注意事项： 安装时，吊顶膨胀螺丝栓必须牢固，吊架升降运行时，吊架下方不能站人，也不要放置可能与吊架接触的物品，被吊物品应尽量使其重心在吊架中心线上，以免重心偏移而引起吊架倾斜或失去平衡，吊架不可**载运行。吊架运行时，注意手或其他物体不可伸进交栅叉剪位置，以免受到交栅钢剪切或夹伤。 开启电源后，按压操作按钮，如果上下行都不起作用，可检查熔断管有无烧断，或须与更换的4A熔断管，检查电源是否正常，若装上熔断管后仍再烧断，应检查有无短路现象，切莫乱换大容量的熔断器，若故障不能排除，要退回本公司处理。用户不可擅自开拆和改动，否则本公司概不负责保修，一切责任自负。

故障及排除： 新安装的或者以使用有相当时日的投影机吊架，发生故障，需要自行检查时，应首先电话通知本公司，得到本公司许可后，才可自行折主开检查。否则本公司不再负责保修。检查时，首先检查接地保护是否**，防止触电事故。 **不动。毫无反应。

1、 检查电源上终端进线、端子是否有电，电压是否正常。如果没有电则应检查供电线路。

2、 如果电源进线端子电压正常可检查按钮连线，电动机连接线有无松脱，熔断器有无烧断。检查上终端和下终端行程开关接线有无松脱。

3、 升降架处于上终端，上终端行程开关被压住升降器不能上行，升降架处于下终端行程开关被压住升降架不能下行，都属于正常现象。 按上行或下行接下来钮都不能动行，但听到振动的声音，且声音比较弱。 应检查电容器是否被击穿，短路及其连线是否脱落，断路。这时电机会严重发热，应立即断开电源，以免烧坏电机。再检查电容器是否断路或击穿。

上行或下行升降架都不能动，但机器发出较大噪声。

1、 检查传动齿轮是否被异物卡住或齿轮有破裂。

2、 检查齿轮与齿轮之间的齿合是否错位。

3、 检查齿轮与轴之间的锁紧螺丝是否松动，使轴不能带着齿轮旋转。

上升、下降时吊架不平衡或左右摇晃 1、 检查绑带是否整齐有序地绕在卷线轴上。 2、 检查绑带在吊架内却某处是否被卡住。 3、 检查叉剪栅间的连接螺钉是否已脱落
