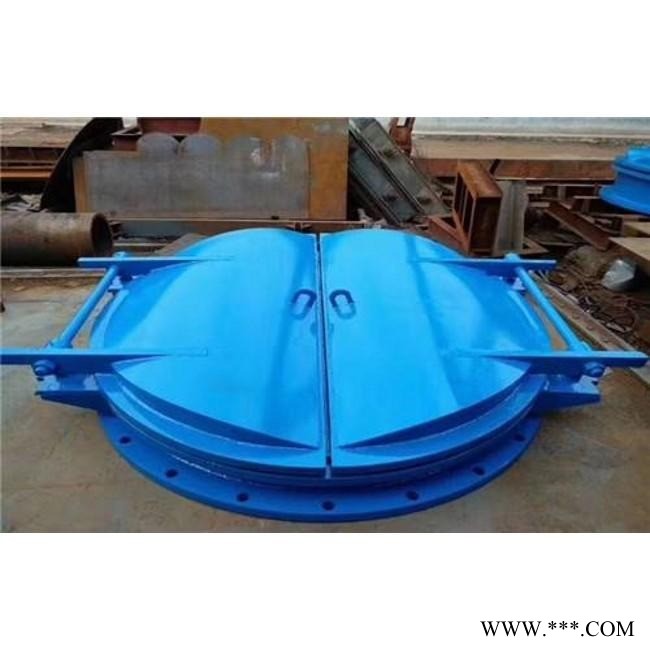

| 品牌 : | 乾江 | 型号 : | 对开式钢拍门 |
| 连接形式 : | 焊接 | 主体材料 : | 铸钢 |
| 公称通径 : | 可定制 | 适用介质 : | 水 |
| 密封形式 : | 软密封型 | 标准 : | 国标 |
| 外形 : | 大型 | 流动方向 : | 单向 |
| 驱动方式 : | 自动、自控 | 零部件及配件 : | 配件 |
| 用途 : | 止回 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 类型(通道位置) : | 直通式 |
| 出水口 : | 可按要求加工 |
主要结构及工作原理
拍门主要由门体、门框、密封圈、销轴、法兰等部件组成。
1、主要结构

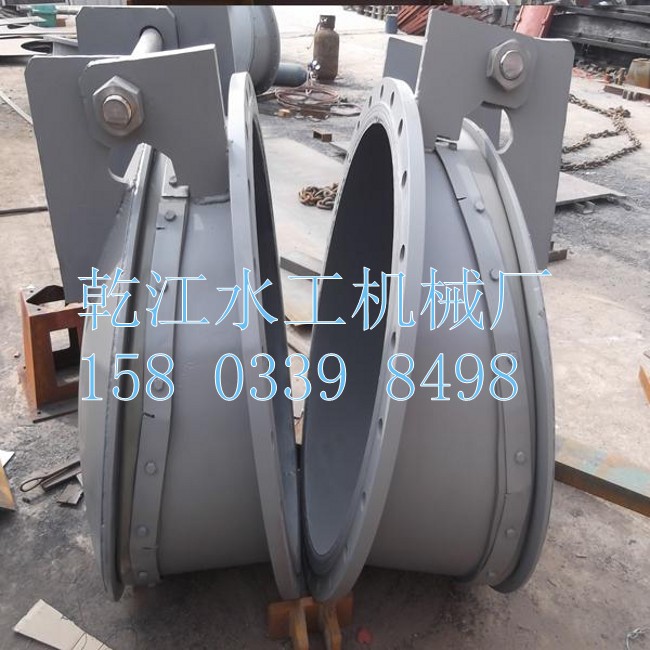

⑴门框由钢管、钢板、法兰焊接而成，在门框的上顶侧焊上两只支座，以便与门体用销轴联接。
⑵门体用一块圆形平板在迎水面侧焊上“井”字形的加强筋，再精加工其表面。
⑷密封面采用止水橡皮条，将橡皮条嵌入门座的表面燕尾槽。
2、工作原理
拍门一般安装在两连通池的连通口处，当上游水位高时，拍门在水压的作用下自动打开排水，当上游水位下降后自动复位，从而保证上游水位限制在一定高度。
一、主要零件材料
·门框：不锈钢
·门体：不锈钢
·密封圈：橡胶
二、设备设计、制造、检验所遵循的标准目录
JB2932-86 | 水处理设备制造技术条件 |
JB/ZQ4000.2-86 | 切削加工件通用技术条件 |
JB/ZQ4000.3-86 | 焊接件通用技术条件 |
JB/ZQ4000.9-86 | 装配技术条件 |
JB/ZQ4286-86 | 包装技术通用技术条件 |
YJ1010 | 抛丸喷吸技术条件及检验方法 |
JB/ZQ4000.1-86 | 产品检验通用技术要求 |
三、设备的可靠性及耐久性
1、设备无故障时间不少于20000小时。
2、整机使用寿命在25年以上。
四、供货范围
·整机供货：门框、门体、销轴
五、包装和标识
·设备按国家标准进行包装，而且应采取必要的防潮、防雨、防腐、防震动破坏措施，并保证能够多次装卸和长途运输。

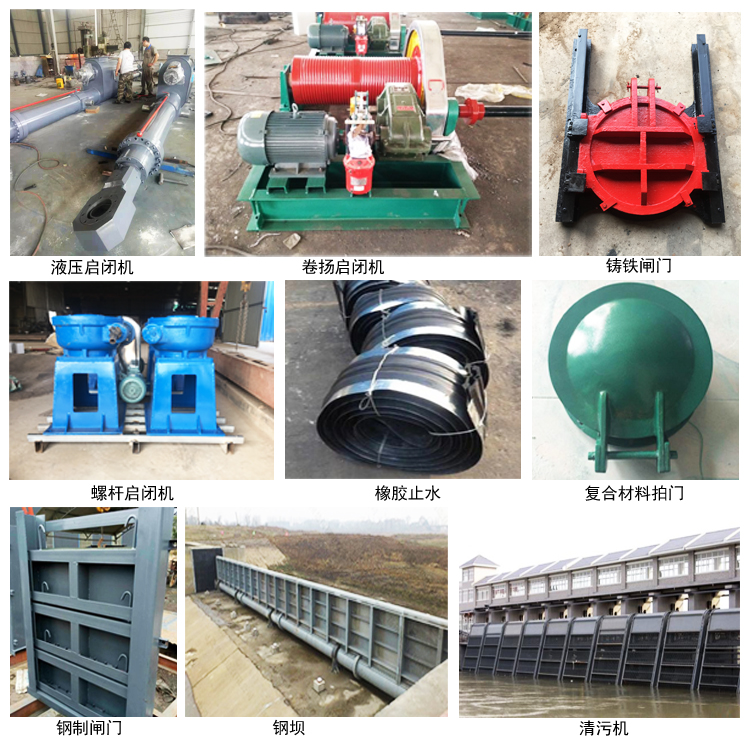

乾江水工机械厂主导产品：
