| 品牌 : | 天正 | 型号 : | TH |
| 原理 : | 真空过滤 | 样式 : | 立式 |
| 适用对象 : | 润滑油 | 性能 : | 精密过滤 |
| 额定流量 : | 10000（m3/h） | 工作压力 : | 200（Mpa） |
| 工作噪声 : | 0.1（dB） | 进出口管径 : | 200（mm） |
| 破乳化值 : | 20（min） | 清洁度 : | 0.01（NAS） |
| 外形尺寸 : | 520-650-540（mm） | 有效过滤面积 : | 500（c㎡） |
| 整机功率 : | 150（kw） | 产品类型 : | 全新 |
| 适用范围 : | 化工,石油,汽车,轻工,食品,选矿,水处理,冶金,其他,制药 |
为适应电力维修部门现场检修各类高低压带油设备的需要，我们参考日本加藤公司的技术，严格执行国家标准以DL/T521－93真空净油机使用导则为指导，设计具有体积小，比例重量轻、移动方便、噪声低、连续工作时间长，性能稳定，操作方便等特点，是各电厂、电站、变电所、电器制造厂、工矿企业过滤变压器油、透平油、68#以下机油、液压油等油液中的水份、气体和杂质的理想设备。
二、主要用途
1、本机可用于各类油浸变压器、液压油、透平油等（68#以下）进行现场滤油及补油。
2、本机可用于对上述设备进行现场热油循环干燥，尤其是对油浸电流、电压互感器及少油断路器的热油循环干燥更为有效。
3、本机可用于对密封油浸设备进行现场真空注油和补油及设备抽真空。
4、本机还可以用于对轻度变质的变压器油进行再生净化，使其性能达到合格油标准。
三、主要特点
本机与目前国内的某些类似产品相比较有如下特点：
1、体积小、重量轻，是同类产品重量的二分之一。
2、改进完善了 分离器的设计。利用真空进油，装设了管状旋转喷油器，减少了阻力，加快了回旋速度，增加了油气分离效果。
3、增加了变质油的再生净化功能。以往的真空净油机，只是单一的清除杂质和水份，本机增加了硅胶净油系统，并将硅胶净油与杂质过滤合为一体，对于轻度变质的变压器油滤掉杂质后，经过硅胶净油器的吸附再生，使其达到合格油的标准。
4、一机多能。这是本机的一个重要特点。由于本机在现场使用，并利用原来的带油设备做储油罐，使热油循环本机与设备之间，这样便使滤油、再生、热油循环干燥三种功能同时进行，省工、省时确为一举三得。
四、工作原理

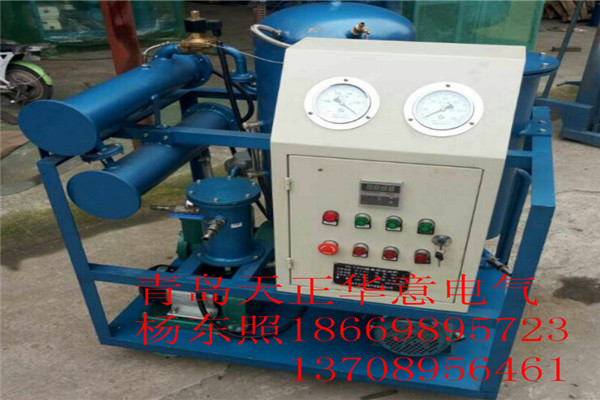

真空净油机是根据水和油的沸点不同而设计的，它由真空加热罐、精滤器、初滤器、真空泵、排油泵以及电气柜组成的。真空泵将真空罐内的空气抽出形成真空，外界油液在大气压的作用下，油经过入口管道进入初滤器清除较大的颗粒，然后进入加热罐内，经过加热到40－75℃的油进入真空罐内，油中的水份急速蒸发成水蒸气并连续被真空泵吸入油水分离器内，分离器内的水蒸气经冷却后还原成水后放出。在真空加热罐内的油液被排油泵排入精滤器通过滤芯将微粒杂质过滤出来。从而完成真空过滤迅速除去油中杂质、水份、气体的全过程，使洁净的油从出口处排出机外。
五、使用说明
连接好进出油管油路，接通电源，接好安全地线，检查各电路是否连接可靠，关上放气阀和进油阀门。先启动真空接钮，观察真空表的指针是否走动，如不走动则电源线需要调换一下。当真空表达到负压0.06Mpa时，可打开进油阀门进油，当油到油位管1/4时开始启动排油按钮，如果油位不断上涨，切记过滤的油不能吸进真空泵里，以免影响真空度，则要打开放气阀把真空度保留在负压0.06—0.08之间，然后启动加热按钮。在加热的过程中，根据真空度和水饱和曲线图设定所要加热的温度给油加热。在滤油停机前，先关加热按钮，等油循环几分钟再关真空和排油按钮，否则会影响加热管的使用寿命。在工作时，如果压力表读数≥0.3Mpa时，则说明滤芯上吸有较多杂质，需要停机清洗滤芯。工作完毕后，打开放气阀，使真空度为零，否则会影响真空泵的使用寿命。
