技术参数
本系列试压泵共有七种型号，基本参数如表：

低压缸柱塞直径：45mm
低压缸工作压力：≤1.6MPa
缸数：4
柱塞行程40mm
每分钟往复次数：51
选用试压泵时，应根据所需的试验压力来选择泵的额定排出压力。亦应兼顾到流量要求。
一、产品结构及原理图

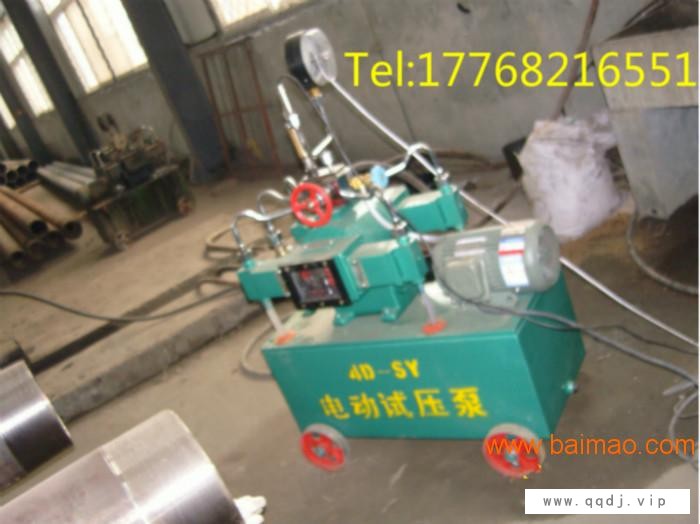

该产品为卧式4缸对称配置的往复泵。由电动机、减速箱、传动箱、高、低压水缸、集水器、液控阀、安**阀及水箱等主要部件组成。
整台泵装在水箱上，水箱下有四个滚轮，使泵能移动灵活。电动机与减速箱由两件半联轴器联接。减速箱系蜗杆、蜗轮传动，速比为2:55。蜗轮轴两端有互成 180°的偏心轴，通过两侧传动箱内的滑动机构，将旋**动转变为滑块、十字头的往复运动。十字头上所装的柱塞在水缸内做往复运动，实现泵的交替吸入和排出过程。
在柱塞的往复作用下，4只水缸内的工作容积形成周期变化。当柱塞为吸入行程时，出水阀关闭，随水缸工作容积的增大，缸内形成真空，水箱内的工作介质在大气压力的作用下，通过滤网、吸水管、顶开进水阀进入缸体内。当柱塞为排出行程时，进水阀关闭，出水阀被迫开启，柱塞将工作介质通过出水阀输入集水器，输送到被试容器内，直至达到某一预定的试验压力，实现试压的目的。
集水器：集水器是试压泵的控制枢纽，起控制、测量和保护作用。集水器设有止回阀、截止阀、安**阀、放水阀及连接输出接管的工作接头，其上装有压力表。
止回阀：止回阀是高、低压缸间的通断阀，可以避免低压水缸承受高压。
截止阀：截止阀是泵与被试容器的控制阀，当达到试压示值时，即应关闭此阀并停机，进行保压检查与检验。试压完毕后，打开截止阀及放水阀卸压，将工作介质放回水箱内。
安**阀：安**阀是本泵液力端的过载保护装置。当试压泵的实际排出压力≤25MPa时，该阀的起跳压力为额定排出压力的1.1-1.15倍；当泵实际排出压力≥25MPa时，为额定压力的1.15-1.25倍时，即应释放工作介质，使泵不致过载，起到保护作用。
液控阀：液控阀的两端与两只低压缸相连，液控管与集水器的高压腔相通。液控阀关闭时，四只高、低压缸同时工作，而当排出压力>1.6MPa后，排出介质通过液控管使该阀开启，则两只低压缸互相连通，止回阀将它们与高压腔隔断，这时左、右低压缸不再输出介质，仅由高压缸工作，实现流量由大到小的自动切换，这样既能实现泵的流量自动变 换，同时两只低压缸互通，也不再消耗能量，还可避免因泵过载而损坏机件。
注意：液控阀动作压力不能高于1.6Mpa。出厂时已调试好，用户不需调整。
压力表：集水器上装有压力表，当被试容器达到试验压力，应立即停机并关闭截止阀，此时压力表仍指示试验压力。压力表的数值范围应相当于泵额定压力的1.2-1.5倍。
