环氧涂布绝缘纸

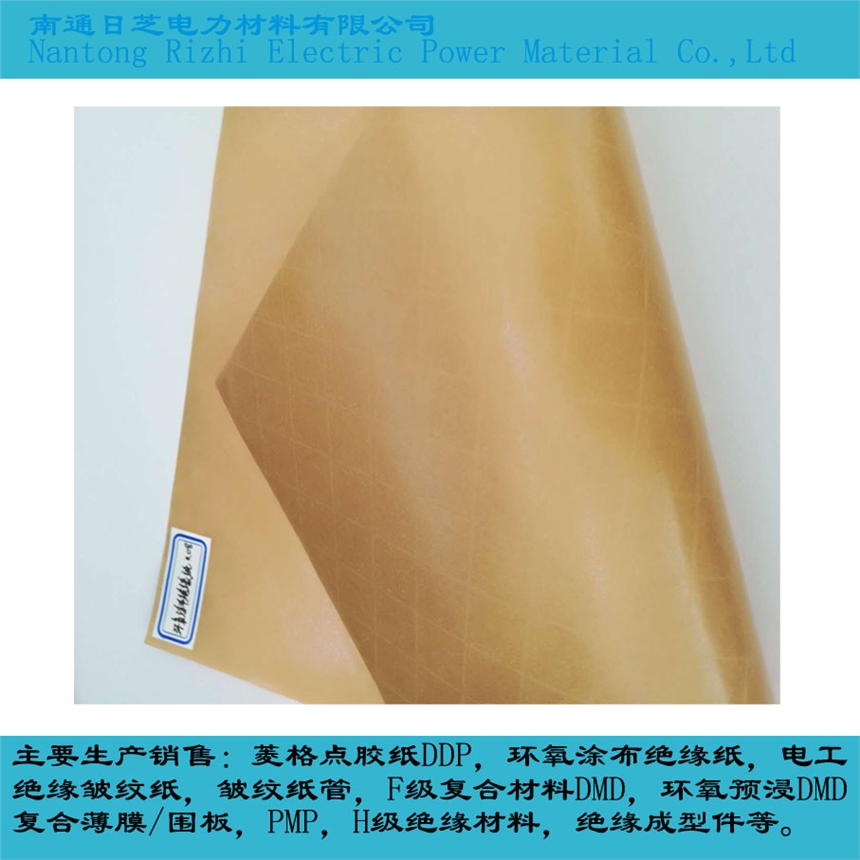

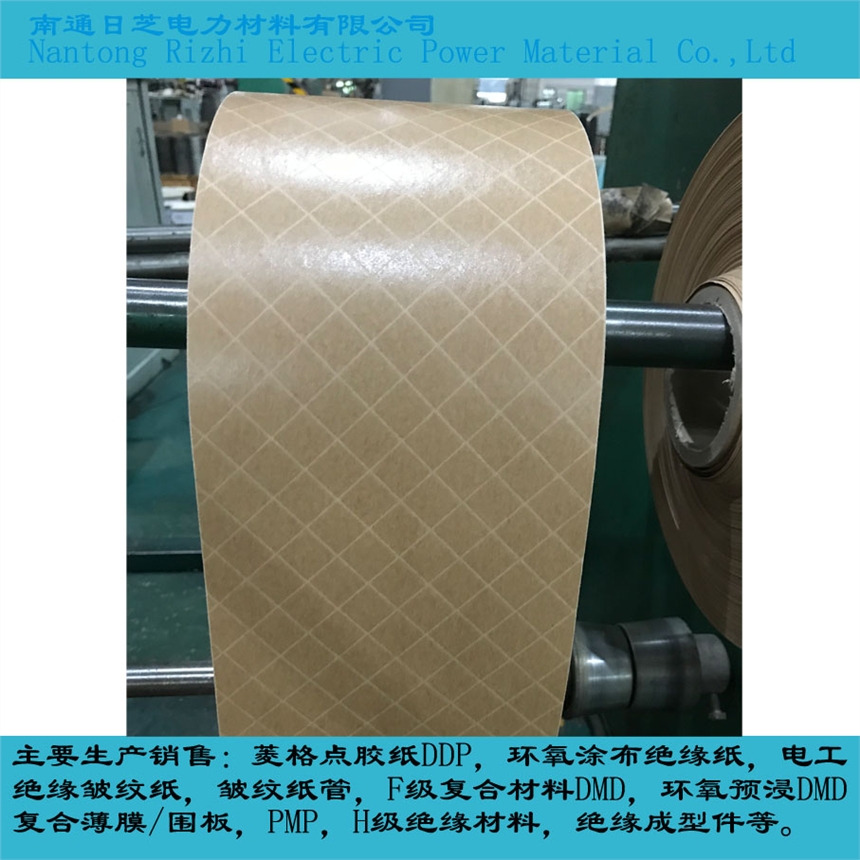

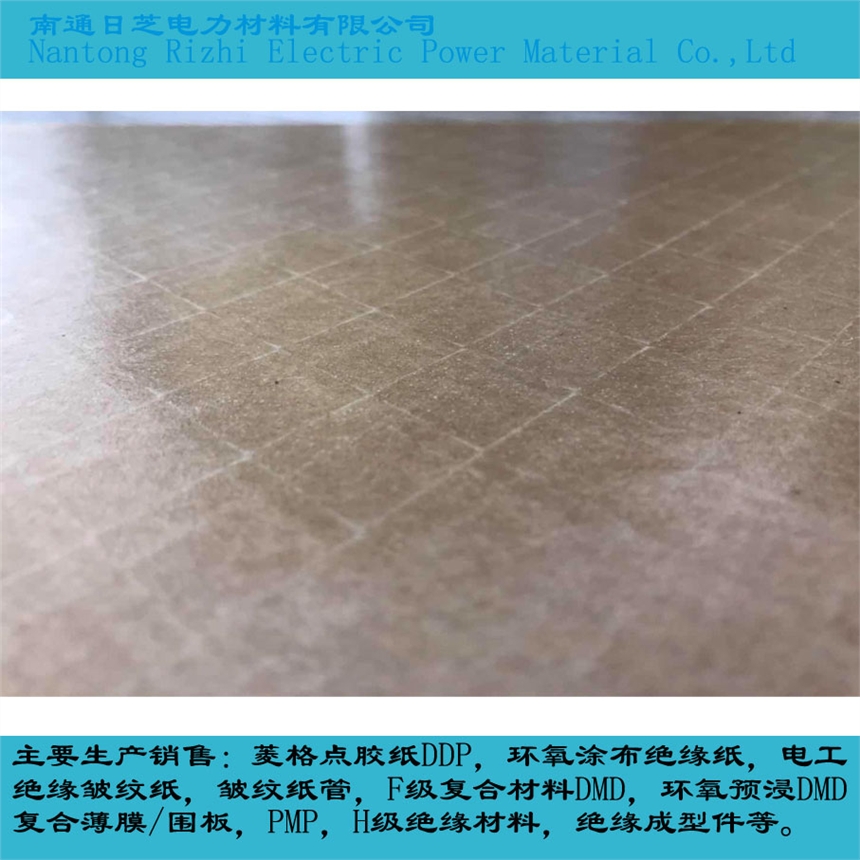

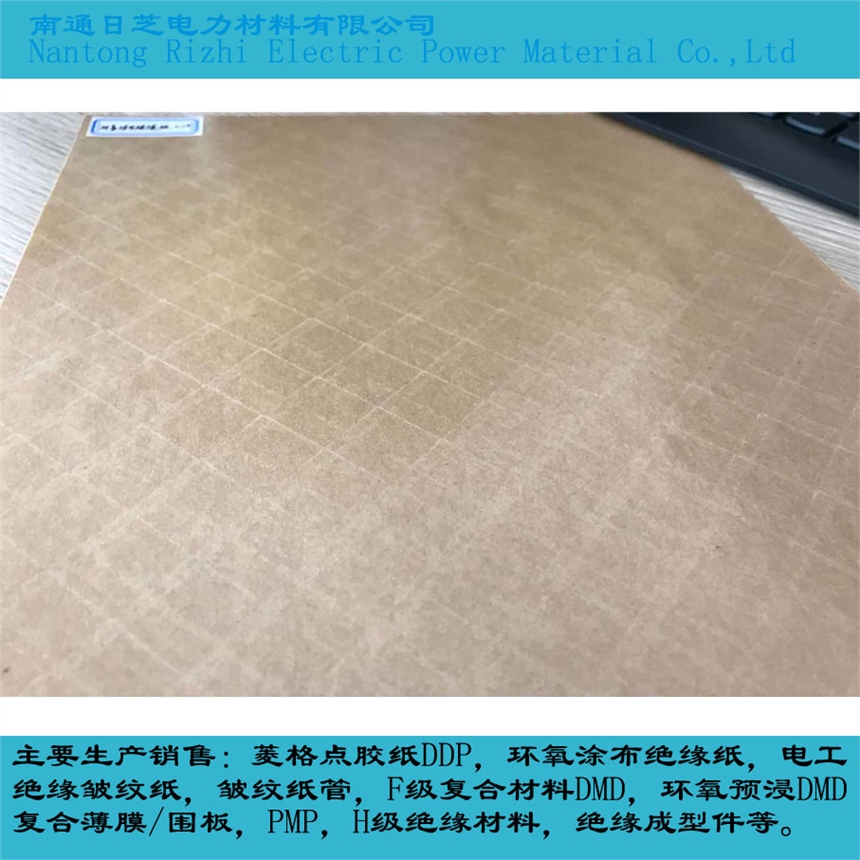

环氧涂布绝缘纸是采用芬兰特尔瓦高N型绝缘纸为基纸，将特种改性环氧树脂呈网状涂覆在绝缘纸上，经固化成B阶段而成的一种新型材料。主要用于油浸式非晶合金变压器、硅钢变压器的高低压线圈及主通道绝缘使用。经过绕制烘焙后增强了变压器线圈结构的机械强度和变压器的使用寿命，提高了油浸式变压器的抗突发短路能力，从而保证了油浸式变压器长期有效的安全运行。
产品固化条件：
首先在90℃±5℃的环境下保持3小时，然后升温至125℃±5℃的环境下保持6小时，以达到完全固化。
贮存：
产品应贮存于25℃以下干燥、洁净和通风良好的库房中，不得靠近火源、暖气或日光照射。贮存期为一年，超过贮存期的，经检验合格仍可使用。
主要性能要求：
| 序号 | 性 能 | 单位 | 要 求 | |||||||
| 1 | 标称厚度 | mm | 0.08 | 0.13 | 0.18 | 0.25 | 0.30 | 0.38 | 0.50 | |
| 2 | 单面胶粘剂厚度 | um | 10~20 | |||||||
| 3 | 可溶性树脂含量 | g/㎡ | ≥15 | |||||||
| 4 | 水抽出物电导率 | mS/m | ≤12 | |||||||
| 5 | 粘结强度 | 单面涂布 | - | 将试样切口撕开，纸与纸间粘接牢固不分层 | ||||||
| 双面涂布 | Mpa | ≥2.5 | ||||||||
| 6 | 对变压器油的污染 | - | 无污染（tanδ<0.001） | |||||||
| 7 | 拉伸强度 | 纵向 | N/10mm宽 | ≥60 | ≥120 | ≥160 | ≥220 | ≥240 | ≥260 | ≥400 |
| 横向 | ≥30 | ≥60 | ≥80 | ≥100 | ≥120 | ≥180 | ≥300 | |||
| 8 | 撕裂强度 | 纵向 | mN | ≥450 | ≥900 | ≥1350 | ≥2000 | ≥2600 | ≥3600 | ≥5800 |
| 横向 | ≥500 | ≥1000 | ≥1500 | ≥2300 | ≥2900 | ≥4100 | ≥6500 | |||
| 9 | 击穿电压 | 空气中 | kv | ≥0.90 | ≥1.40 | ≥2.20 | ≥2.40 | ≥3.20 | ≥3.50 | ≥4.50 |
| 油中 | ≥5.20 | ≥7.50 | ≥9.50 | ≥13.00 | ≥17.00 | ≥19.00 | ≥23.00 | |||
咨询采购热线：13813792736（朱经理）
