干式变压器用F级DMD预浸布

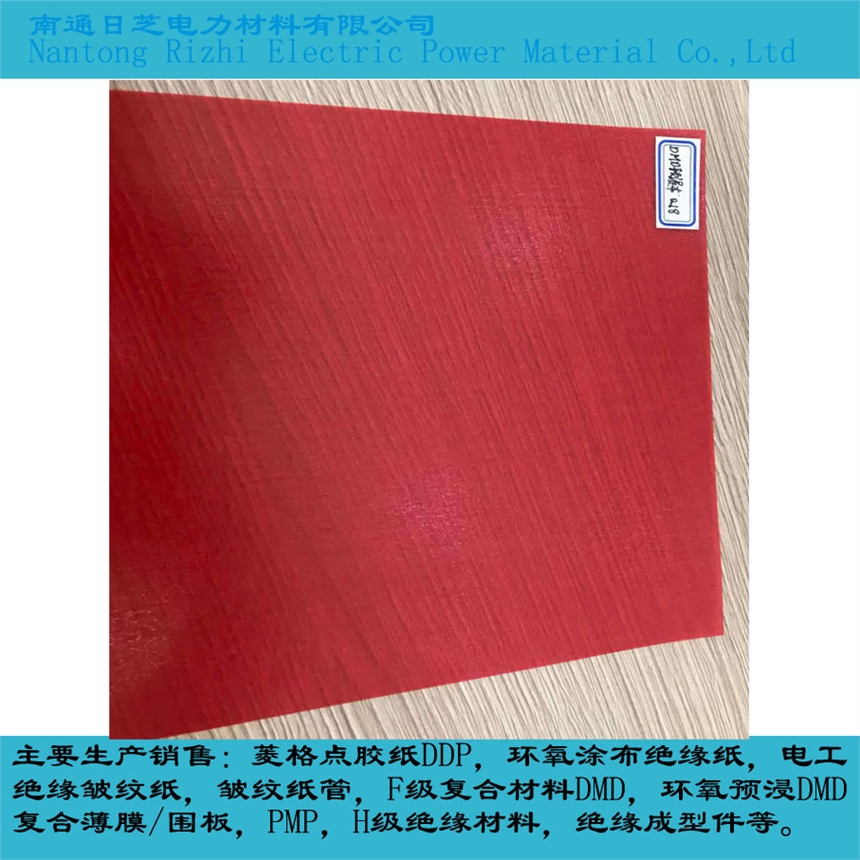

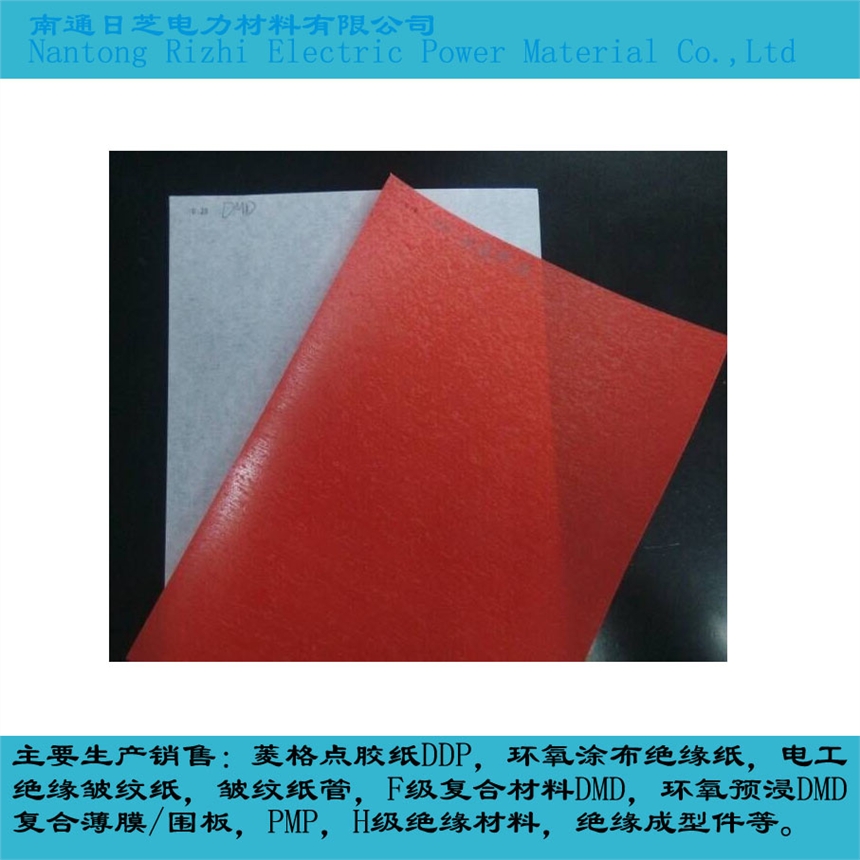

干式变压器用F级DMD预浸布是由聚脂薄膜、聚酯纤维非织布采用F级耐热胶粘剂复合，并浸渍耐热改性环氧树脂经烘焙而成的B阶段预浸料。该产品表面平整、性能稳定，对铜箔、铝箔粘结强度高，与铜、铝箔包绕后，在真空干燥时几乎无低分子挥发，具有收缩率较低的结构特点。是理想的干式电力变压器、电抗器及其他电机槽间、匝间、层间绝缘材料。
产品固化条件
在130℃±5℃保持5小时的条件下固化，亦可在140℃±5℃保持4小时的条件下固化，或在150℃±5℃保持3小时的条件下固化。
贮存
应贮存于温度不高于30℃的干燥而洁净的室内，不得靠近火源、暖气或日光照射。贮存期为一年，超过贮存期的，经检验合格仍可使用。
主要性能要求
| 序号 | 性 能 | 单位 | 要 求 | |||||||
| 1 | 标准厚度 | mm | 0.12 | 0.15 | 0.18 | 0.20 | 0.25 | 0.30 | 0.40 | 0.50 |
| 2 | 厚度允许偏差 | mm | ±0.02 | ±0.03 | ±0.04 | |||||
| 3 | 拉伸强度纵向不弯折 | N/10mm | ≥40 | ≥80 | ≥120 | |||||
| 4 | 可溶性树脂含量 | ɡ/㎡ | ≥45 | |||||||
| 5 | 挥发物含量 | % | ≤1.5 | |||||||
| 6 | 击穿电压 | kV | ≥7.0 | ≥8.0 | ≥10 | |||||
| 7 | 拉伸剪切强度 | MPa | ≥3.0 | |||||||
| 8 | 温度指数(TI) | － | ≥155 | |||||||
| 注：用户如有特殊要求，可另行商定。 | ||||||||||
咨询采购热线：13813792736（朱经理）
