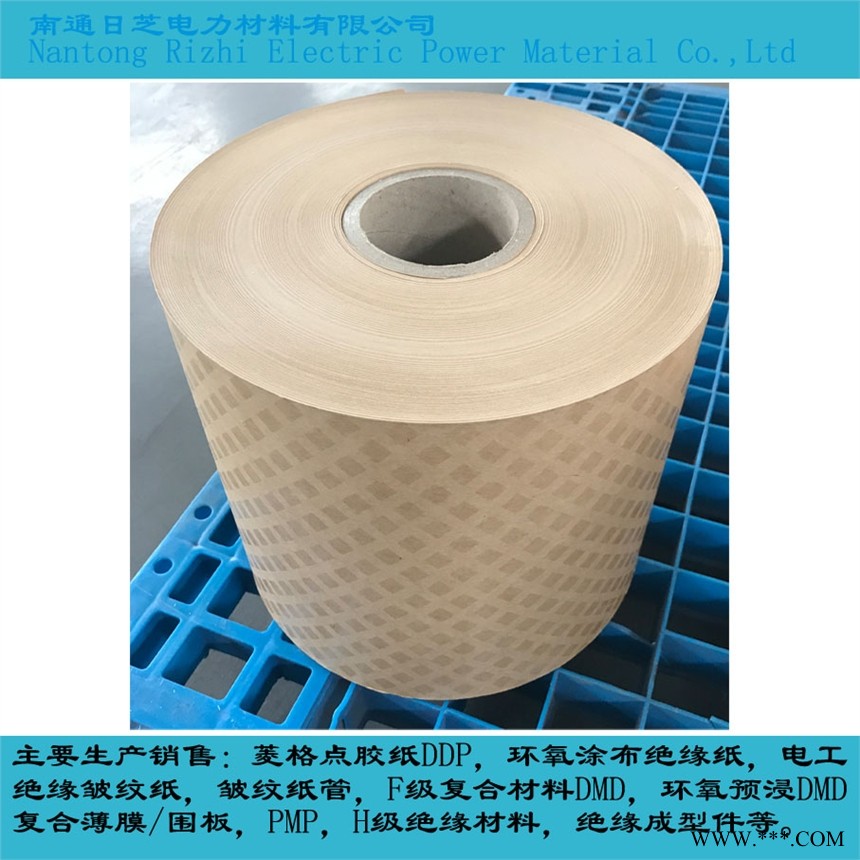

菱格上胶绝缘纸
菱格上胶绝缘纸是将特种改性环氧树脂呈菱格状涂覆在高性能的低介损绝缘纸上，可作为油浸式电力变压器线圈导线的匝绝缘及层间绝缘使用。使用时涂覆层在线圈干燥过程中在一定温度时开始熔化，产生粘附作用。随着温度的升高又开始固化，使绕组的相邻各层可靠地粘合成一个固定单元。环氧树脂的粘合强度足以防止短路时绕组各层的位移，从而保证了绝缘结构长期的机械电气性能。
由于菱格上胶绝缘纸的树脂涂层呈点状，保证了油的浸入和绝缘材料中气体的排出,有效地避免电晕和局放,从而保证了绝缘结构的安全、可靠。
产品固化条件
首先在90℃±5℃固化3h，然后升温至125℃±5℃固化6h;或按供需双方规定的固化条件进行固化。
贮存
应贮存于温度不高于25℃干燥而洁净的室内，不得靠近火源、暖气或日光照射。贮存期为一年，超过贮存期的，经检验合格仍可使用。
主要性能要求
| 序号 | 性 能 | 单位 | 要 求 | |||||||
| 1 | 基材厚度及偏差 | mm | 0.08±0.005 | 0.13±0.007 | 0.18±0.010 | 0.20±0.010 | 0.25±0.010 | 0.38±0.020 | 0.50±0.030 | |
| 2 | 基材紧度 | g/cm³ | 0.85~1.10 | |||||||
| 3 | 单面胶粘剂厚度 | um | 5~15 | |||||||
| 4 | 水分 | % | 4.0~8.0 | |||||||
| 5 | 灰分 | % | ≤1.0 | |||||||
| 6 | 水抽出物电导率 | mS/m | ≤10 | |||||||
| 7 | 水抽出物pH值 | - | 6.5~8.5 | |||||||
| 8 | 吸油性 | % | ≥20 | |||||||
| 9 | 粘结强度 | 常态 | kPa | ≥650 | ||||||
| 100℃±2℃ | ≥400 | |||||||||
| 10 | 对变压器油的污染 | - | 无污染（tanδ<0.001） | |||||||
| 11 | 拉伸强度 | 纵向 | N/10mm宽 | ≥60 | ≥110 | ≥160 | ≥180 | ≥230 | ≥250 | ≥300 |
| 横向 | ≥20 | ≥35 | ≥55 | ≥60 | ≥70 | ≥120 | ≥150 | |||
| 12 | 撕裂强度 | 纵向 | mN | ≥450 | ≥900 | ≥1350 | ≥1500 | ≥2000 | ≥3500 | ≥5000 |
| 横向 | ≥500 | ≥1000 | ≥1500 | ≥1700 | ≥2300 | ≥4000 | ≥6000 | |||
| 13 | 击穿电压 | 空气中 | kV | ≥0.88 | ≥1.37 | ≥2.00 | ≥2.10 | ≥2.25 | ≥3.00 | ≥4.00 |
| 油中 | ≥4.40 | ≥7.00 | ≥9.00 | ≥9.80 | ≥11.5 | ≥15.00 | ≥20.00 | |||
