一、概述： 名称:前移式电动堆高车--CY 系列 产品详细说明 ●美国进口的科蒂斯（Curtis）电控系统反应灵敏，操控自如，**性高，具有再生制动、反接制动及无级调速等功能。●德国进口ZF驱动单元。整体立式安装，他励牵引电机，电磁制动器，原装进口 二、详细说明：

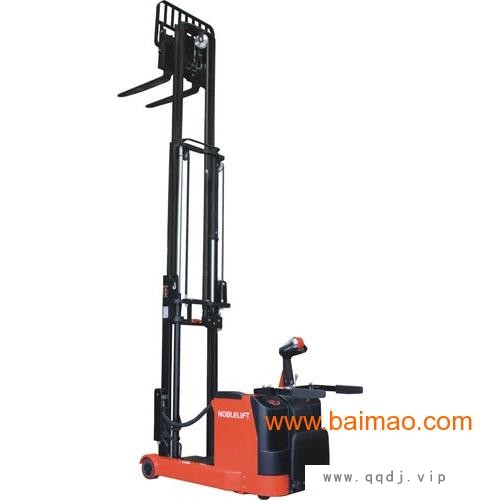

| 名称:前移式电动堆高车--CY 系列 |
| |
| |
| 产品详细说明 |
| |
| ●美国进口的科蒂斯（Curtis）电控系统反应灵敏，操控自如，**性高，具有再生制动、反接制动及无级调速等功能。 ●德国进口ZF驱动单元。整体立式安装，他励牵引电机，电磁制动器，原装进口减速箱及驱动轮，性能**，质量稳定**。 ●新设计的前移式堆高车，载重范围从1000kg到1300kg,提升高度从1.8m到4.5m,可达到不同的使用需求。门架电池均达到环保要求。 ●货叉除可升降、前移、后退外还可以倾斜。 ●德国进口门架槽钢，安**美观，坚固耐用。
| | | | | 载荷曲线表 | 提升高度 (mm) | 实际载重量 (Q) kg | | 2500 | 1300 | 1300 | | 3000 | 1300 | 1100 | | 3700 | 1000 | 900 | | 4500 | 800 | 700 | | 载荷中心距 (C) mm | 600 | 700 |
特
性 | 1.2 | 型号 | | CY1316 | CY1318 | CY1330 | CY1337 | CY1345 | | 1.3 | 驱动方式：电动（蓄电池）,**,**,**,手动 | | 蓄电池 | | 1.4 | 操作方式(手动，步行，站驾，坐驾，拣选) | | 步行式 | | 1.5 | 额定承载能力 | Q (t) | 1.3 | | 1.6 | 载荷中心距 | C mm | 500 | | 1.8 | 前悬距 | X mm | 388 | 418 | | 1.9 | 轮距 | y mm | 1255 | 1355 | 重
量 | 2.1 | 自重 | Kg | 1820 | 1850 | 2020 | 2235 | 2460 | | 2.2 | 满载时桥负荷 前/后 | Kg | 1480/1640 | 1500/1650 | 1580/1740 | 1680/1855 | 1770/1990 | | 2.3 | 空载时桥负载,前/后 | Kg | 1350/470 | 1370/480 | 1495/525 | 1655/580 | 1820/640 | 轮
子
车 体 | 3.1 | 轮胎:实心橡胶,**弹橡胶,气胎,聚氨酯胎 | | 聚**酯轮 | | 3.2 | 轮子尺寸 前轮 | | 230x70 | | 3.3 | 轮子尺寸 后轮 | | 210x85 | | 3.4 | 附加轮子(尺寸) | | 150x54 | | 3.5 | 轮子数量 （前/后）(x=驱动轮) | | 1x+2/4 | | 3.6 | 前轮轮距 | b10(mm) | 620 | | 3.7 | 后轮轮距 | b11(mm) | 993 | 尺
寸 | 4.1 | 门架/货叉 支架倾斜 向前/向后 | &**;/β(°) | 2/4 | | 4.2 | 门架缩回时高度 | h1(mm) | 2075 | 2275 | 2095 | 1850 | 2075 | | 4.3 | **提升高度 | **(mm) | - | - | 221 | 1205 | 1490 | | 4.4 | 起升高度 | h3(mm) | 1560 | 1760 | 2960 | 3660 | 4460 | | 4.5 | 作业时门架高度 | h4(mm) | 2145 | 2345 | 3940 | 4625 | 5430 | | 4.9 | 操作手柄在驱动位置时的高度 小/ | h14(mm) | 984/1365 | | 4.15 | 降低时高度 | h13(mm) | 40 | | 4.19 | 总体长度 | l1(mm) | 2025(2225) | 2125(2325) | | 4.20 | 货叉表面至前部距离 | l2(mm) | 867 | 937 | | 4.21 | 车体宽度 | b1(mm) | 1104 | | 4.22 | 货叉尺寸 | s/e/l(mm) | 35/100/950(1150) | | 4.25 | 货叉外宽 | b5(mm) | 200~720 | | 4.26 | 支撑臂和载重面间距离 | b4(mm) | 784 | | 4.28 | 前移距离 | l4(mm) | 550 | 580 | | 4.32 | 轴距中心离地间隙 | m2(mm) | 59 | | 4.33 | 直角堆垛通道宽度,拖盘1000×1200(1200跨货叉放置) | Ast(mm) | 2307 | 2436 | | 4.34 | 直角堆垛通道宽度,拖盘800×1200(1200沿货叉放置) | Ast(mm) | 2355 | 2478 | | 4.35 | 转弯半径 | Wa(mm) | 1450 | 1600 | | 4.37 | 轮臂间长度 | l7(mm) | 1075 | 1175 | | 性 能 | 5.1 | 行驶速度 满载/空载 | km/h | 5.4/6.0 | 6.0/7.0 | | 5.2 | 提升速度，满载/空载 | mm/s | 85/122 | 110/165 | | 5.3 | 下降速度，满载/空载 | mm/s | 125/80 | 300/220 | | 5.8 | 爬坡能力 满载/空载 | % | 5/8 | | 5.10 | 行车制动 | | 电磁制动 | 电
机 | 6.1 | 驱动电机功率 | kw | 1.5 | | 6.2 | 提升电机功率 | kw | 2.2 | 3.0 | | 6.3 | 蓄电池根据DIN标准, 不是 | | 3PzS | 5PzS | | 6.4 | 蓄电池电压/额定容量 | V/Ah | 24/270 | 24/400 | 其
它 | 8.1 | 驱动控制方式 | | 场效应管控制 | | 8.4 | 驾驶员耳边噪音水平符合EN12053 | dB(A) | 67 | | | |
