以下 水泵风机叶轮、电机转子校平衡详细信息 是由 发布:南京格乐机电设备有限公司的注册者发布者提供

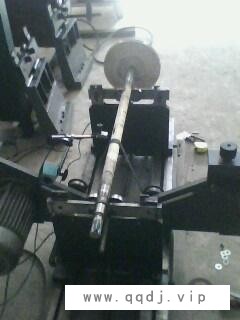

一、概述: **动平衡机校验各类产品的动静平衡 二、详细说明: 南京格乐机电设备有限公司针对各类水泵叶轮、电机转子、风机叶轮等产品提供**的动平衡校验服务。
电机转子作平衡主要为了防止因为转子不平衡因起电机扫膛、蹿动异常、异常发热。 转子的静平衡和动平衡 1、定义 1)静平衡 在转子一个校正面上进行校正平衡,校正后的剩余不平衡量,以**转子在静态时是在许用不平衡量的规定范围内,为静平衡又称单面平衡。
2)动平衡 在转子两个校正面上同时进行校正平衡,校正后的剩余不平衡量,以**转子在动态时是在许用不平衡量的规定范围内,为动平衡又称双面平衡。
2、转子平衡的选择与确定 如何选择转子的平衡方式,是一个关键问题。其选择有这样一个原则:只要满足于转子平衡后用途需要的前提下,能做静平衡的,则不要做动平衡,能做动平衡的,则不要做静动平衡。原因很简单,静平衡要比动平衡容易做,动平衡要比静动平衡容易做,省功、省力、省费用。那么如何进行转子平衡型式的确定呢?需要从以下几个因素和依据来确定:
1)转子的几何形状、结构尺寸,特别是转子的直径D与转子的两校正面间的距离尺寸b之比值,以及转子的支撑间距等。
2)转子的工作转速。
3)有关转子平衡技术要求的技术标准,如GB3215、API610第八版、GB9239和ISO1940等。
3、转子做静平衡的条件 在GB9239-88平衡标准中,对刚性转子做静平衡的条件定义为:"如果盘状转子的支撑间距足够大并且旋转时盘状部位的轴向跳动很小,从而可忽略偶不平衡(动平衡),这时可用一个校正面校正不平衡即单面(静)平衡,对具体转子必须验证这些条件是否满足。在对大量的某种类型的转子在一个平面上平衡后,就可求得的剩余偶不平衡量,并除以支撑距离。如果在不利的情况下这个值不大于许用剩余不平衡量的一半,则采用单面(静)平衡就足够了?从这个定义中不难看出转子只做单面(静)平衡的条件主要有三个方面:一个是转子几何形状为盘状;一个是转子在平衡机上做平衡时的支撑间距要大;再一个是转子旋转时其校正面的端面跳动要很小。
对以上三个条件作如下说明: 1)何谓盘状转子 主要用转子的直径D与转子的两校正面间的距离尺寸b之比值来确定。在API610第八版标准中规定D/b<6时,转子只做单面平衡就可以了;D/b≥6时可以作为转子是否为盘状转子的条件规定,但不能化,因为转子做何种平衡还要考虑转子的工作转速。
2=支撑间距要大 无具体的参数规定,但与转子校正面间距b之比值≥5以上均视为支撑间距足够大。
3=转子的轴向跳动 主要指转子旋转时校正面的端面跳动,因为任何转子做平衡试都是经过**加工的,加工后已**了转子的孔与校正面之间的行为公差,端面跳动很小。 |
