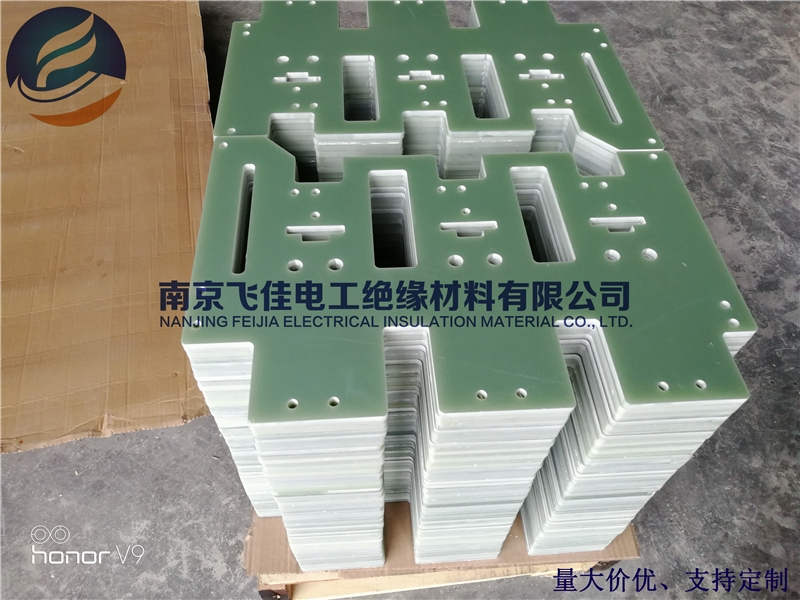

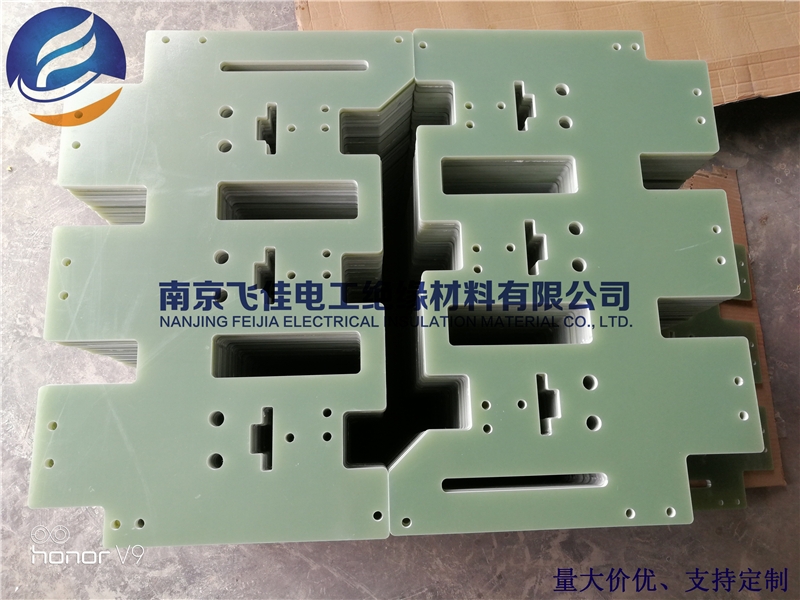

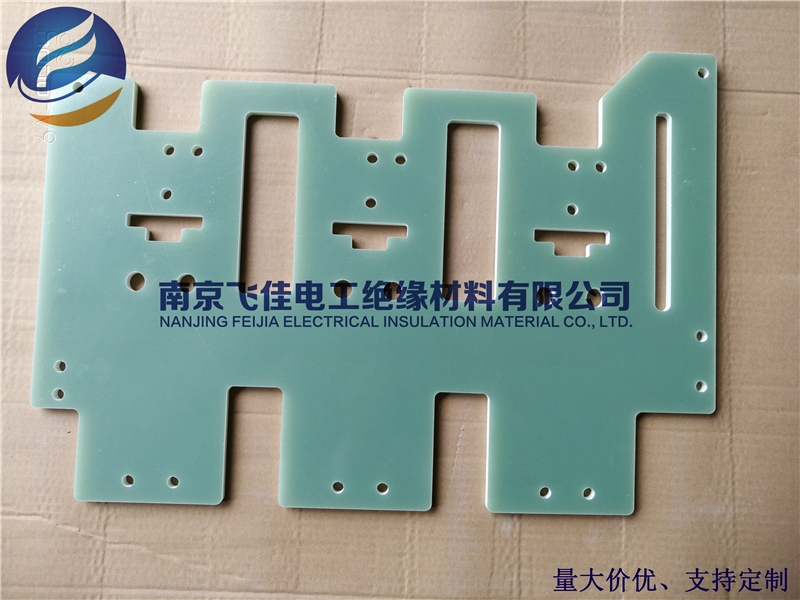

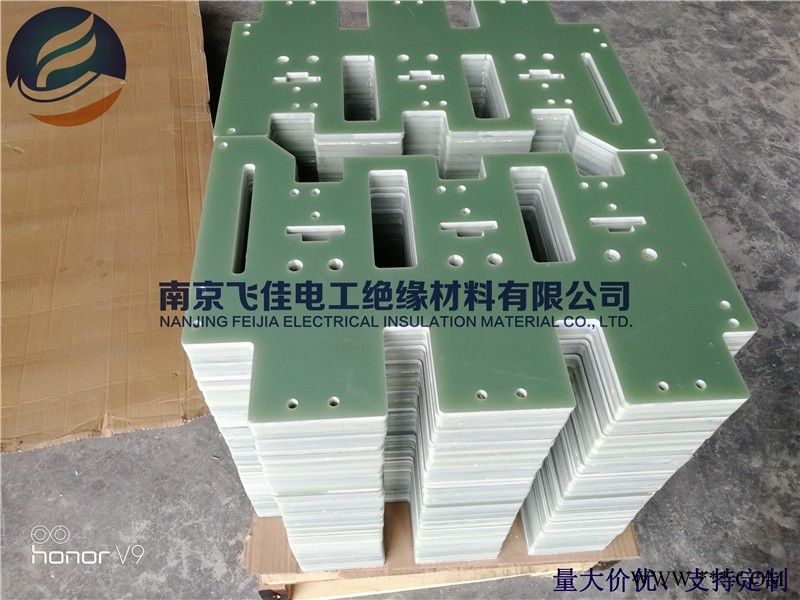

【FR-4绝缘板产品词汇描述】阻燃FR4板 FR4板加工件 FR4绝缘板加工件 FR4环氧板加工件 定制加工FR4绝缘板 精工雕刻FR4绝缘板 电气设备用FR4板
【FR-4绝缘板产品概述】FR-4是一种耐燃材料等级的代号，所代表的意思是树脂材料经过燃烧状态必须能够自行熄灭的一种材料规格，它不是一种材料名称，而是一种材料等级，因此目前一般电路板所用的FR-4等级材料就有非常多的种类，但是多数都是以所谓的四功能(Tera-Function)的环氧树脂加上填充剂(Filler)以及玻璃纤维所做出的复合材料。
【FR-4绝缘板产品特性】FR-4环氧玻璃布层压板，根据使用的用途不同，行业一般称为：FR-4 Epoxy Glass Cloth、绝缘板、环氧板、环氧树脂板、溴化环氧树脂板、FR-4、玻璃纤维板、玻纤板、FR-4补强板、FPC补强板、柔性线路板补强板、FR-4环氧树脂板、阻燃绝缘板、FR-4积层板、环氧板、FR-4光板、FR-4玻纤板、环氧玻璃布板、环氧玻璃布层压板、线路板钻孔垫板。主要技术特点及应用：电绝缘性[1] 能稳定、平整度好、表面光滑、无凹坑、厚度公差标准，适合应用于高性能电子绝缘要求的产品，如FPC补强板、PCB钻孔垫板、玻纤介子、电位器碳膜印刷玻璃纤维板、精密游星齿轮(晶片研磨）、精密测试板材、电气（电器）设备绝缘撑条隔板、绝缘垫板、变压器绝缘板、电机绝缘件、研磨齿轮、电子开关绝缘板等。
【FR-4绝缘板应用领域】FR-4环氧玻璃纤维板（环氧板），主要材料为进口半固化片，颜色有白色、黄色、绿色、常温150℃ 下仍有较高的机械强度、干态、湿态下电气性能好、阻燃、用于电气、电子等行业绝缘结构零部件,采用进口原料、国产压机及标准工艺精心制造；主要的规格有1000*2000 mm1020mm*1220mm ，因为有原材料的优势，保证了质优价廉、及时交货，在国内外拥有稳固的客户群，并享有很高的声誉。
【FR-4绝缘板技术指标】
表 1:FR-4光板主要性能指标
| 序号 | 项目名称 | 单位 | 试验方法 | 指标值 |
| 1 | 密度 | g/cm3 | GB/T5130中8.1条 | (1.70—1.90) |
| 2 | 吸水性 | mg | GB/T5130中8.2条 | 见表2 |
| 3 | 垂直层向抗弯强度 | MPa | GB/T5130中5.1条 | ≥340 |
| 4 | 垂直层向压缩强度 | MPa | GB/T5130中5.3条 | ≥（350） |
| 5 | 拉伸强度 | MPa | GB/T5130中5.7条 | ≥（300） |
| 6 | 冲击强度（简支梁法） | KJ/m2 | GB/T5130中5.5.1条 | ≥37 |
| 7 | 浸水后绝缘电阻 | Ω | GB/T5130中6.3条 | ≥5.0×108 |
| 8 | 介质损耗因数，1MHz时 | ---- | GB/T5130中6.2条 | ≤0.04 |
| 9 | 介电常数，1MHz时 | ---- | GB/T5130中6.2条 | ≤5.5 |
| 10 | 垂直层向电气强度 于(90±2)℃的变压器油中 | KV/mm | GB/T5130中6.1条 | 见表3 |
| 11 | 平行层向击穿电压 于(90±2)℃的变压器油中 | KV | GB/T5130中6.1条 | ≥35 |
表 2:FR-4光板吸水性和电气强度
| 平均厚度mm | 吸水性mg | 平均厚度mm | 吸水性mg | 平均厚度mm | 吸水性mg |
| 0.4 | ≤17 | 2.0 | ≤20 | 10.0 | ≤34 |
| 0.5 | ≤17 | 2.5 | ≤21 | 12.0 | ≤38 |
| 0.6 | ≤17 | 3.0 | ≤22 | 14.0 | ≤41 |
| 0.8 | ≤18 | 4.0 | ≤23 | 16.0 | ≤46 |
| 1.0 | ≤18 | 5.0 | ≤25 | 20.0 | ≤52 |
| 1.2 | ≤18 | 6.0 | ≤27 | 25.0 | ≤61 |
| 1.6 | ≤19 | 8.0 | ≤31 | 单面加工至22.5 | ≤73 |
表 3: FR-4光板电气强度：
| 平均厚度mm | 电气强度MV/mm | 平均厚度mm | 电气强度MV/mm | 平均厚度mm | 电气强度MV/mm |
| 0.4 | ≥16.9 | 1.0 | ≥14.2 | 2.2 | ≥11.4 |
| 0.5 | ≥16.1 | 1.2 | ≥13.7 | 2.4 | ≥11.1 |
| 0.6 | ≥15.6 | 1.4 | ≥13.2 | 2.5 | ≥10.9 |
| 0.7 | ≥15.2 | 1.6 | ≥12.7 | 2.6 | ≥10.8 |
| 0.8 | ≥14.8 | 1.8 | ≥12.2 | 2.8 | ≥10.5 |
| 0.9 | ≥14.5 | 2.0 | ≥11.8 | 3.0 |
|
