是否有现货: | 是 | 认证: | ISO9000 |
品牌: | Twirl | 加工定制: | 是 |
类别: | 行星齿轮减速机 | 齿轮类型: | 圆柱齿轮 |
传动级数: | 共五级 | 齿面硬度: | 硬齿面 |
安装形式: | 卧式 | 输入转速: | 3000-6000rpm |
输出转速范围: | 1-500rpm/min | 许用扭矩: | ≤20nm |
使用范围: | 水处理器、垃圾处理器、家用电器等 | 型号: | Pg45zy45243000-369k |
规格: | 行星减速电机 | 商标: | 公司商标 |
包装: | 纸箱包装 | 产量: | 100000 |
基本介绍 PG45ZY45电机转速可以定制,可在电机后面同时加刹车和编码器 性能特点 体积小,功率大,噪音低,寿命长等特点 技术参数
使用说明 工作坏境温度-10~65℃ 采购须知 请联系我,18968321522

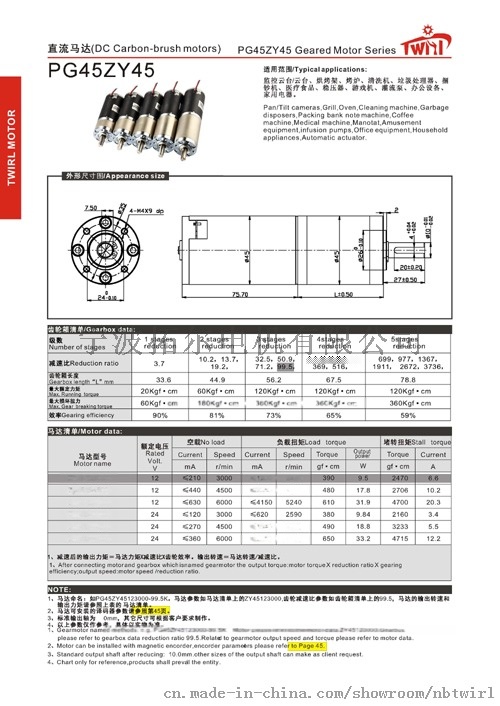

“45mmZY45行星减速电机”其他说明
齿轮箱清单/Gearbox data: |
级数Number of stages | 1stages reduction | 2stages reduction | 3stages reduction | 4stages reduction | 5stages reduction |
减速比Reduction ratio | 3.7 | 10.2,13.7, 19.2, | 50.9, 71.2, 99.5, 139 | 188, 264, 369, 516, 721 | 699, 977, 1367, 1911, 2672, 3736 |
齿轮箱长度Gearbox length" L" mm | 33.55 | 44.85 | 56.15 | 67.45 | 78.75 |
最大额定力矩Max. Running torque | 20.0Kgf· cm | 60Kgf· cm | 120Kgf· cm | 120Kgf· cm | 120Kgf· cm |
损坏扭力Max. gear breaking torque | 60Kgf· cm | 180Kgf· cm | 360Kgf· cm | 360Kgf· cm | 360Kgf· cm |
效率Gearing efficiency | 90% | 81% | 73% | 65% | 59% |
马达清单/Motor data: |
马达型号 Motor name | 额定电压Rated Volt. V | 空载No load | 负载扭矩Load torque | 堵转扭矩Stall torque |
Current | Speed | Current | Speed | Torque | Output power | Torque | Current |
mA | r/min | mA | r/min | gf | W | gf | A |
45ZY123000 | 12 | ≤210 | 3000 | ≤1200 | 2430 | 390 | 9.5 | 2470 | 6.6 |
45ZY124500 | 12 | ≤440 | 4500 | ≤2050 | 3710 | 480 | 17.8 | 2706 | 10.2 |
45ZY126000 | 12 | ≤630 | 6000 | ≤4150 | 5240 | 610 | 31.9 | 4700 | 20.3 |
45ZY243000 | 24 | ≤120 | 3000 | ≤620 | 2590 | 380 | 9.84 | 2160 | 3.4 |
45ZY244500 | 24 | ≤270 | 4500 | ≤1340 | 3850 | 490 | 18.8 | 3233 | 5.5 |
45ZY246000 | 24 | ≤360 | 6000 | ≤2050 | 5120 | 650 | 33.2 | 4715 | 12.2 |
