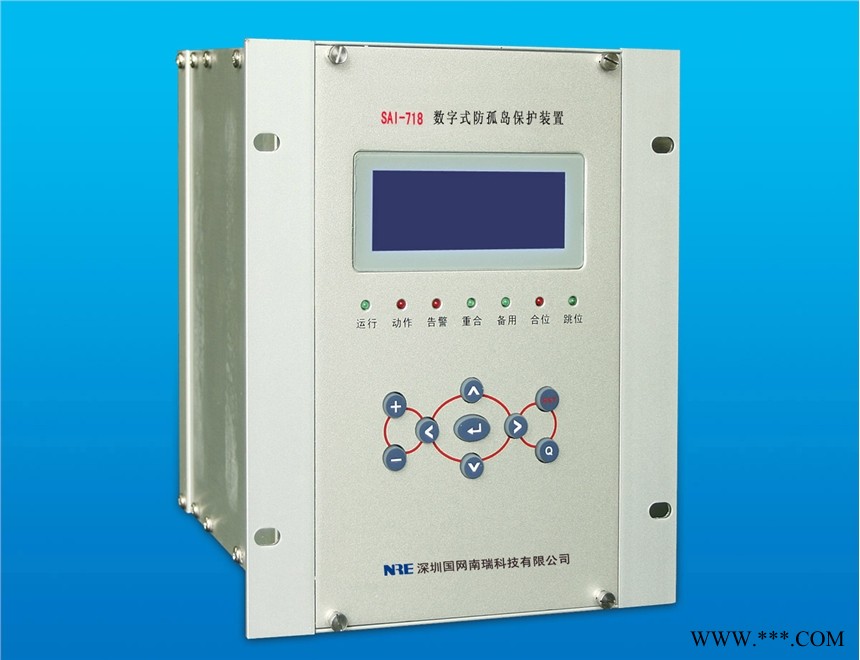

国网南瑞SAI-718D数字式故障解列装置防孤岛保护装置
一、概述
SAI718D 数字式防孤岛保护装置适用于 35kV 以下电压等级的光伏发电的防孤岛保护装
置，可组屏安装，也可在开关柜就地安装。
二、主要特点
2.1 装置采用多 CPU 结构，保护模块选用*** 32 位 CPU，人机对话模块选用 CPU， 增
强了可靠性，充分了产品的稳定性和运算速度。
2.2 保护模块采用 16 位的 A/D 转换器，测量模块采用的 A/D 转换器、精度高达 24 位，
各项测量计算指标轻松达到要求。
2.3 配置大容量的 RAM 和 Flash Memory，数据处理功能强大，可记录 50 个录波报告，具有
掉电保持功能。
2.4 保护功能由图形化的逻辑编程实现，功能的变化不用修改系统程序，保护原理透明、可
靠，装置的灵活性、稳定性、可靠性大大***。
2.5 面板配置 RS232 串行接口，可以进行逻辑编程也可联接至计算机进行调试和分析。
2.6 独立整定 32 套保护定值，定值切换安全方便。
2.7 ***的时钟芯片，并配置有 GPS 硬件对时电路，便于全系统时钟同步。
2.8 高速串口通信接口，并集成了 MODBUS 标准通信规约。
2.9 精心的电气设计，整机无可调节器件，实现了免调试概念设计。
2.10 完善的自检功能，自检定位至芯片。
2.11 强弱电隔离布置、独立模块设计，使装置具有的抗干扰性能，组屏或安装于开关
柜时不需其它抗干扰模件。
2.12 完善的自诊断功能
2.13 防潮、防尘、抗振动的机箱设计
2.14 装置采用背插式结构，强弱电分离，所有强电回路可以直接接入装置。
2.15 装置采用全封闭结构，采用低功耗 SMT 工艺，不仅适用于电力系统，还可以适应化工、
煤矿等特殊行业。
2.16 跳合闸电流 0.5～5A 自适应，对开关柜没有特殊要求。
2.17 对于交流操作电源的场合，装置通过内部 24V 电源进行开关位置监视，并配有完善的
操作回路，解决交流操作问题。
二 保护功能
保护功能配置
二段零序过压解列保护
二段低压解列保护
二段低周解列
二段过压解列保护
二段高周解列
逆功率保护
PT 断线闭锁
独立的操作回路及故障录波
测控功能配置
11路强电遥信开入采集
装置失电告警，装置事故信号，装置告警信号
模拟量遥测： Ua、Ub、Uc、F
