| 品牌 : | 合肥隆科 | 型号 : | LKEAP-H |
| 加工定制 : | 是 | 结构形式 : | 固定式 |
| 额定电压 : | AC/DC 85～265V | 额定频率 : | AC/DC 220V |
| 母线额定电流 : | AC250V 5A | 产品认证 : | ISO9001 |
| 物料编号 : | 003 |

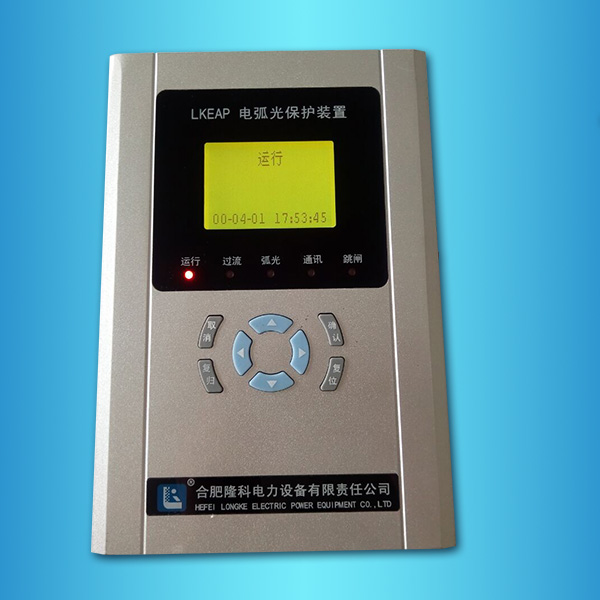

我公司自主研发的新一代型弧光保护处于国内 水平，拥有3项国家 。弧光保护是基于高速工业以太网技术的实时分布式系统，产生弧光故障后快速切除故障，远高于传统的继电器保护。电弧光保护已在多个重点工程中使用，运行稳定可靠，拥有良好的口碑。
特点
● 铝型材机箱，组合插件式结构，各功能模块单独设计，强弱电实现完全分离，抗干扰能力强，现场维护方便
● 分布式系统，多CPU智能插件设计提高并发处理能力，提高运行可靠性插件间基于交换网络总线 ，减少插件间连线，通信故障可实时检测，支持电缆及光纤通信
● 灵活的保护逻辑配置，可设置动作判据过流加弧光或单弧光
● 弧光探头可设定双探头监测模式，进一步提高可靠性
● 每个跳闸节点可单独配置逻辑，可以用于跳闸出口或者失灵保护
● 动作迅速可靠，出口跳闸时间间隔优于10ms
● 具有实时录波功能，标准Comtrade 格式输出
● 完善的自检告警功能，全程记录装置告警信息以及操作信息

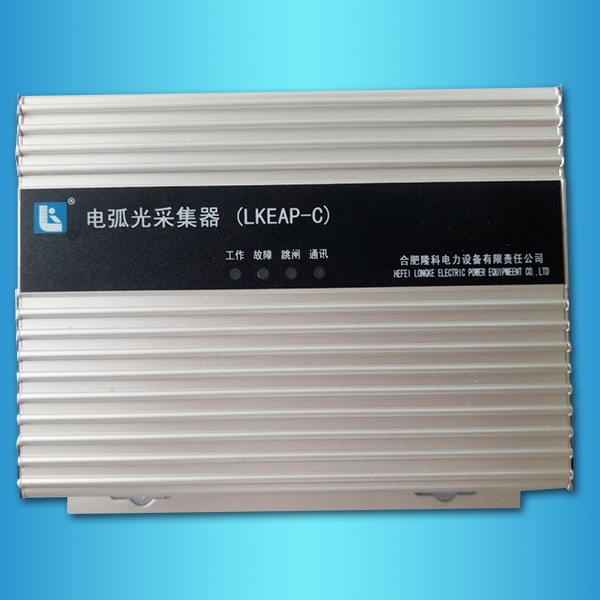

● 支持扩展单元接入，可以接入20个扩展单元

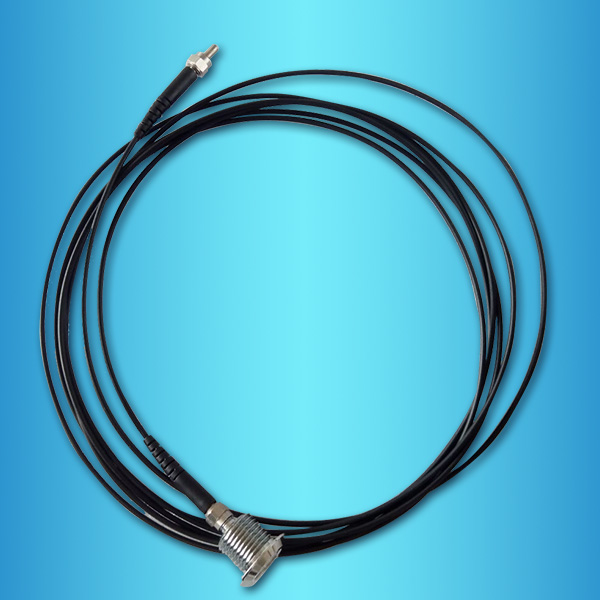

● 更换不同弧光插件板，支持各种弧光传感器
● 支持多种通信协议，包括IEC61850,IEC103,标准MODBUS RTU协议
● 支持IRIG-B差分对时
● 可接入各种工况传感器，用于反应开关柜运行工况的传感器数据，如温度、湿度、烟雾、有害气体等，可以就地或远程查看，并可设定报警门限值
电弧光保护原理及功能
系统依据以下工作原理可以实现不同的功能，用于保护不同的设备：
1. 系统保护动作的判据为故障发生的两个条件：弧光和过流分量；当同时检测到弧光和过流时才能发出跳闸信号：
电弧光保护原理及功能
2. 系统保护动作的判据为故障发生的一个条件：弧光分量；
当检测到弧光时发出跳闸信号：
电弧光保护原理及功能
3. 系统保护动作的判据为故障发生的一个条件：过流分量；
当检测到过流时发出跳闸信号：
电弧光保护原理及功能
4. 系统保护动作的判据为故障发生的一个条件：弧光分量，当检测到弧光时发出跳闸信号；同时存在系统保护动作的判据为故障发生的两个条件：弧光和过流分量，当同时检测到弧光和过流时发出跳闸信号：
电弧光保护原理及功能
5. 系统保护动作的判据为故障发生的一个条件：过流分量，当检测到过流时发出跳闸信号；同时存在系统保护动作的判据为故障发生的两个条件：弧光和过流分量，当同时检测到弧光和过流时发出跳闸信号：
